Сенсорний екран G - резистивний РК-TFT 5'' 800x480px HDMI + USB для Raspberry Pi 4B/3B+/3B/2B/Zero - Waveshare 14447

Опис продукту: Сенсорний екран G - резистивний РК-TFT 5'' 800x480px HDMI + USB для Raspberry Pi 4B/3B+/3B/2B/Zero

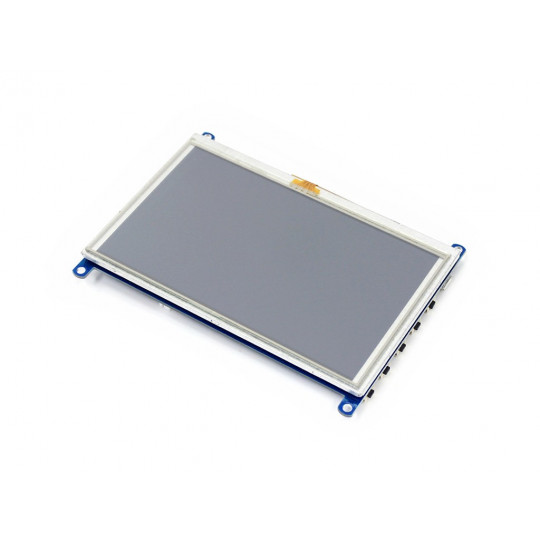

5-дюймовий резистивний сенсорний екран для Raspberry Pi з роздільною здатністю 800 x 480 пікселів. Працює зВерсії Raspberry Pi 4B, 3B+, 3B 2B та B+через роз'єми HDMI та microUSB - відповідні кабелі входять до комплекту. Плата також має роз'єм mini-jack. Пристрій також працює з мінікомп'ютерами: Banana Pi та Beagle Bone Black.

Підключення до Raspberry Pi

Щоб активувати екран, підключіть пристрій до Raspberry Pi за допомогою кабелів HDMI та microUSB, що входять до комплекту. Порт HDMI передає зображення, а порт USB приймає дані із сенсорного екрана.

Пристрій підключається до мережі через кабель HDMI (відео) та порт microUSB (сенсорний). Обидва кабелі входять до комплекту.

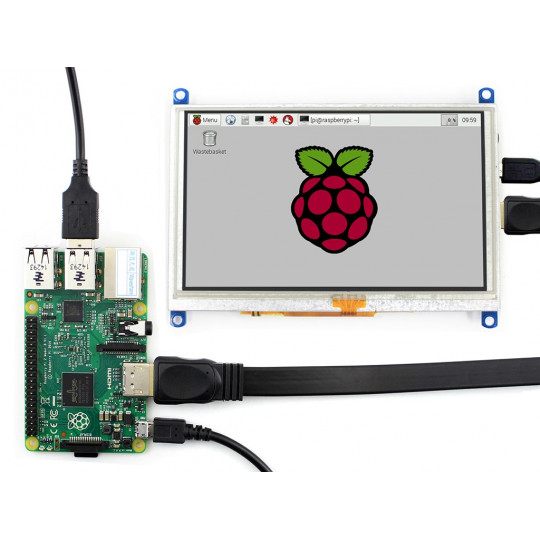

Приклад підключення екрана до Raspberry Pi.

Програмне забезпечення для відображення

Дисплей працює з останньою операційною системою Raspbian без необхідності встановлення драйверів. Однак, щоб дисплей відображав зображення коректно, роздільну здатність необхідно змінити у файлі конфігурації. Для цього відкрийте файл config.txt за допомогою такої команди:

• sudo nano /boot/config.txt

а потім додайте наступні інструкції в кінці:

• max_usb_current=1
• hdmi_group=2
• hdmi_mode=87
• hdmi_cvt 800 480 60 6 0 0 0
• hdmi_drive=1

Після збереження файлу та перезавантаження Raspberry Pi функції зображення та сенсорного керування повинні працювати належним чином.

Технічні характеристики сенсорного екрана

• Тип: сенсорний екран, резистивний
• Діагональ: 5 дюймів
• Роздільна здатність: 800 x 480 пікселів
• Співпрацює з:
• Raspberry Pi 4B, 3B+, 3B 2B та B+ Zeroпрацює з найновішою системою без необхідності додаткового налаштування
• Бігль Кістковий Чорний
• Банан Пі / Банан Про

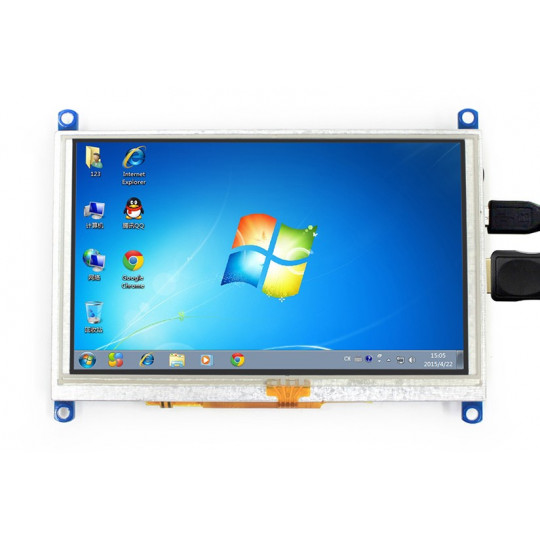

• Windows 7 / 8 / 8.1 / 10 без необхідності встановлення драйверів
• Також працює з усіма пристроями HDMI (сенсорний екран тоді недоступний)
• 4 монтажні отвори (гвинти в комплекті)
• Роз'єм міні-джек
• Розміри екрана: 121 x 76 мм

Комплект включає

• 5-дюймовий сенсорний екран, резистивний
• HDMI-кабель
• Монтажні гвинти
• Кабель USB - microUSB для сенсорного інтерфейсу
• Сенсорне перо

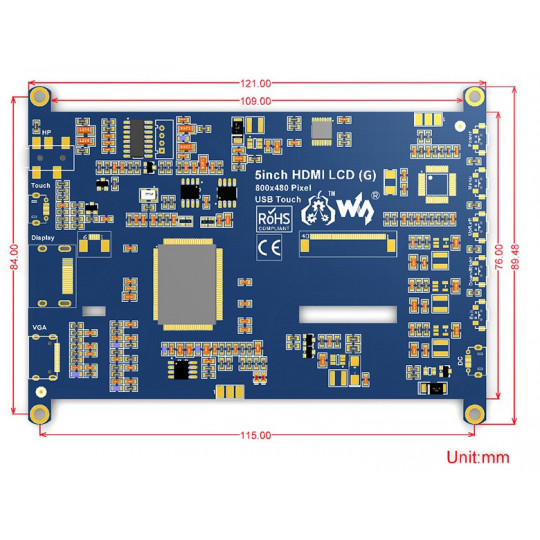

Зовнішні розміри екрана.
