M2U550 - двоканальний контролер двигуна постійного струму 22 В/1,6 А - інтерфейс UART - Pololu 5081

Опис продукту: M2U550 - двоканальний контролер двигуна постійного струму 22V/1.6A - інтерфейс UART - Pololu 5081

Драйвер Pololu забезпечує роботудваДвигуни постійного струму. Він був заснований на системіМ2У550, і використовує його для зв'язкуTTL-інтерфейс UARTМоже керувати двигунами, що живляться від напругивід 1,8 В до 22 ВМаксимальний вихідний струм на канал становить1,6 АКонтролер також витримує стрибки струму до 5 А протягом кількох секунд. Користувач може підключити кілька контролерів до однієї послідовної шини TTL та розширити проєкт додатковими двигунами. Комплект включає роз'єм 1x16 із золотими контактами та кроком 2,54 мм.для самостійного паяння.

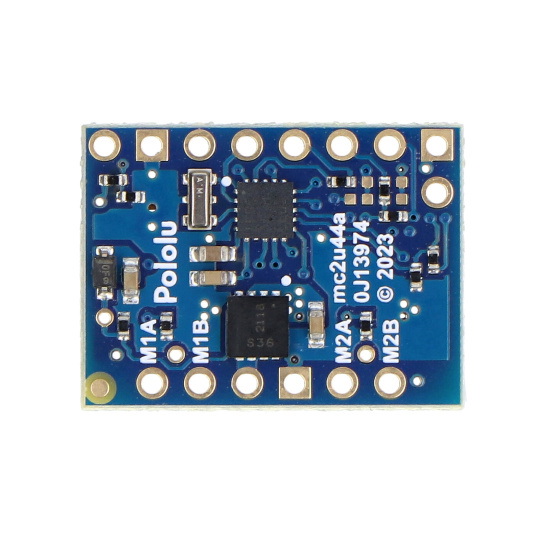

M2U550 - двоканальний контролер двигуна постійного струму 22V/1.6A - інтерфейс UART - Pololu 5081.

Контролер працює з двигунами, що живляться напругою від 1,8 В до 22 В.

Основні характеристики контролера M2U550

• Керування двома двигунами постійного струму
• Інтерфейс UART
• Можливість підключення кількох контролерів до однієї послідовної шини та розширення проекту додатковими двигунами
• Захист від зворотної напруги на блоці живлення двигуна до 20 В
• Додаткова циклічна перевірка надлишковості (CRC)
• Налаштовувані параметри трафіку:
  • максимальне прискорення/уповільнення
  • початкова швидкість
  • затримка у зміні напрямку
• Вісім варіантів частоти ШІМ від 1 кГц до 80 кГц
• Захист у разі втрати з'єднання
• Налаштовувана автоматична реакція на помилки
• Вимірювання напруги живлення двигуна (VIN)
• Індикація робочого стану за допомогою світлодіодів

Технічні характеристики контролера M2U550

• Кількість каналів: 2
• Напруга живлення: від 1,8 В до 22 В
• Робоча напруга логічної частини: від 3 В до 4,9 В (5 В не рекомендується)
• Безперервний струм на канал: 1,6 А
• Максимальний миттєвий струм: 5 А
• Частота ШІМ: від 1 кГц до 80 кГц
• Розміри: 20,32 x 15,24 мм
• Вага: 1,5 г

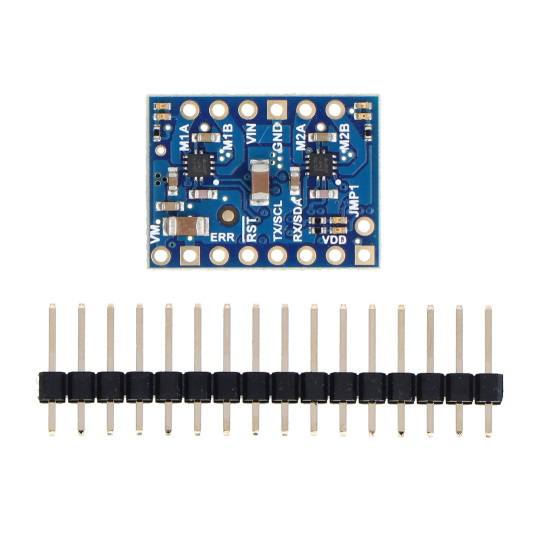

Вміст набору

• M2U550 - Двоканальний драйвер двигуна постійного струму 22 В/1,6 А - інтерфейс UART - Pololu 5081
• Стрічка Goldpin 1x16 з кроком 2,54 мм

Модуль базується на мікросхемі M2U550.
