STLINK-V3MINIE - налагоджувач та програматор для мікроконтролерів STM32 - STMicroelectronics

Опис продукту: STLINK-V3MINIE - налагоджувач та програматор для мікроконтролерів STM32 - STMicroelectronics

STLINK-V3MINIE– це модуль, виготовлений компанією STMicroelectronics, лідером у галузі напівпровідникових технологій. Модуль використовує інтерфейсиJTAG/SWD, тому його можна використовувати дляналагодженнята програмування будь-яких мікроконтролерів STM32. ВіртуальнийCOM-портдля хост-ПК дозволяє зв'язок з цільовим мікроконтролером через інтерфейсUART.

Вміст набору

• STLINK-V3MINIE - налагоджувач та програматор для мікроконтролерів STM32 - STMicroelectronics
• З'єднувальний кабель

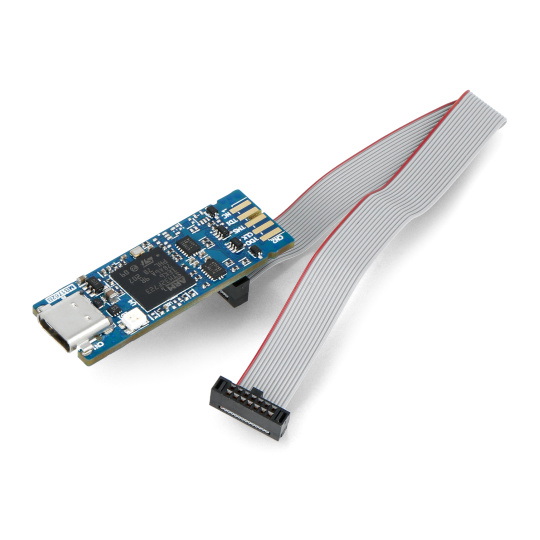

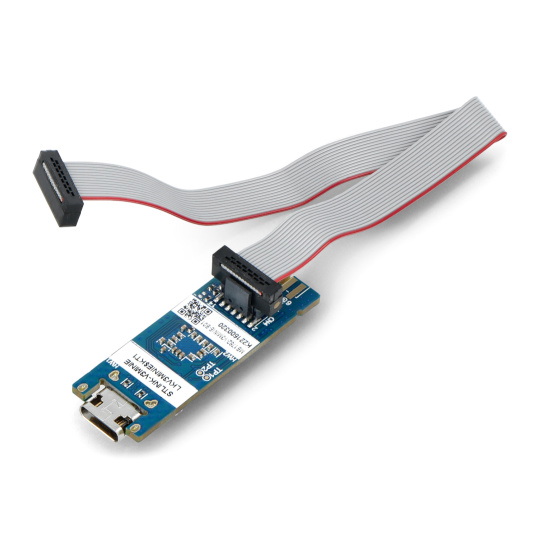

STLINK-V3MINIE – елементи, що входять до комплекту.

STLINK-V3MINIE - відладчик та програматор для мікроконтролерів, оснащених роз'ємом USB типу C.

Особливості STLINK-V3MINIE

• Автономний програматор/відладчик для мікроконтролерів STM32
• Оснащений швидким інтерфейсом USB 2.0
• Оновлення програмного забезпечення здійснюється через USB.
• Програмування FLASH методом перетягування
• Підтримка зв'язку JTAG, SWD (Serial Wire Debug), SWV (Serial Wire Viewer) та віртуального COM-порту (VCP)

Інструкція користувача програматора

1. Встановіть або оновіть IDE або STM32CubeProgrammer (STM32CubeProg) для підтримки програматора STLINK-V3MINIE необхідними драйверами.
2. Використовуючи кабель, що входить до комплекту, або через крайовий роз'єм BTB, підключіть STLINK-V3MINIE та модуль, що програмується.
3. Використовуйте кабель USB A - USB C для підключення STLINK-V3MINIE до комп'ютера.
4. Перевірте, чи світиться червоний світлодіод COM.
5. Відкрийте утиліту або програмний інструмент STM32CubeProgrammer.

STLINK-V3MINIE - налагоджувач та програматор для мікроконтролерів STM32 - STMicroelectronics.

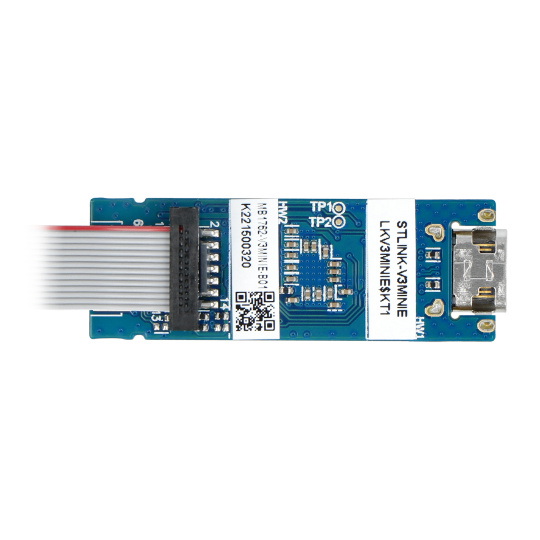

STLINK-V3MINIE має компактні розміри 15,24 x 43,47 мм.

Технічні характеристики модуля

• Призначення: програміст/відладчик
• Живлення: через роз'єм USB Type-C
• Підтримує JTAG-зв'язок до 21 МГц
• Підтримує зв'язок SWD та SWV до 24 МГц
• Віртуальний COM-порт: швидкість VPC до 15 Мбіт/с
• Підтримувані операційні системи: Windows 10, Linux 64-розрядна версія або macOS
• Інформація про стан: двоколірний світлодіод
• Роз'єми плати:
• USB типу C
• Контакти STDC14 1,27 мм
• 2,0 мм паяльні площадки для з'єднання BTB (плата-плата)
• Розміри плати: 15,24 x 43,47 мм
