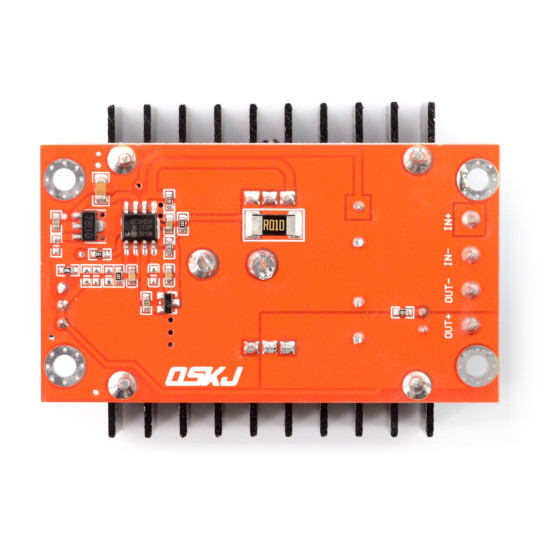

Підвищувальний перетворювач потужністю 50 Вт, регульований 12 В-35 В/6 А

Опис продукту: Регульований підвищувальний перетворювач потужністю 50 Вт з 12 В на 35 В / 6 А

Регулятор наддувувхідну напругу від 10 В до 32 В до вихідного значення, вибраного потенціометром від 12 В до 35 В, за умови, що вхідна напруга не може бути вищою за вихідну напругу. Система здатнаконвертувати електрику вихід з максимальним значенням 6 А, за умови, що допустима потужність 50 Вт не перевищена.

Підключення

Модуль має чотири контакти з встановленими гвинтовими роз'ємами:

• У+вхідна напруга, позитивний полюс.
• В-вхідна напруга, негативний полюс - земля.
• ВИХІД+вихідна напруга, позитивний полюс.
• ВИХІД-вихідна напруга, негативний полюс - земля.

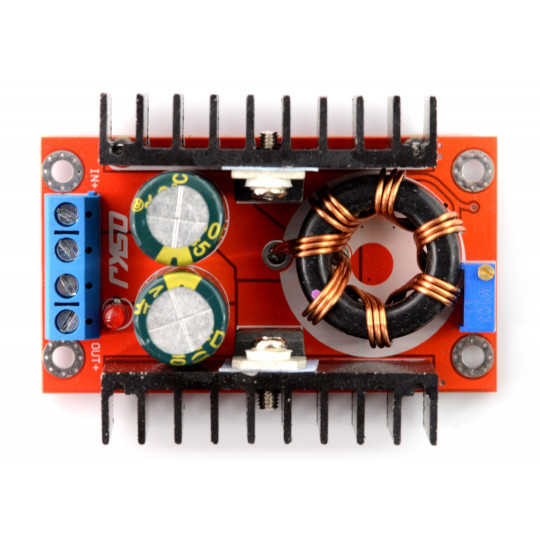

Регульований підвищувальний перетворювач потужністю 50 Вт з 12 В на 35 В / 6 А

Підвищувальний перетворювач.

Технічні характеристики регульованого підвищувального перетворювача

• Вхідна напруга: від 10 В до 32 В
• Регульована вихідна напруга: від 12 В до 35 В
• Потужність: 50 Вт
• Максимальний вхідний струм: 10 А
• Максимальний вихідний струм: 6 А, за умови, що допустима потужність 50 Вт не перевищена
• Робоча температура: від 0 °C до 70 °C
• ККД: 70% - 80%
• Встановлені радіатори
• Система керування: UC3843 (документація)
• Розміри: 65 x 35 x 23,5 мм

Потужний перетворювач постійного струму в постійний струм

Підвищувальний перетворювач 50 Вт регульований 12 В-35 В / 6 АВін добре працюватиме в пристроях, де потрібна стабільна напруга в діапазоні 12 – 35 В від джерела живлення з напругою від 10 В до 32 В. Максимальна потужність, що подається на навантаження, може досягати 50 Вт завдяки двом суцільним радіаторам, встановленим з обох боків друкованої плати.

Модуль працюватиме ідеально, якперетворювач напруги, що збільшує її з 12 В до 24 В, наприклад, в автомобільній або промисловій галузі. Це також дозволить оптимально використовувати джерело живлення високої ємності, доступне в майстерні, таке як старий блок живлення ATX.

Параметри підвищувального перетворювача потужністю 50 Вт

Представлений модуль має розміри 65 x 35 x 23,5 мм і монтується в корпусі цільового пристрою через чотири монтажні отвори. Вхідні та вихідні дроти підключаються за допомогою чотириконтактного гвинтового роз'єму (широко відомого як ARK).

Схема базується на інтегральній схемі контролера UC3843 з максимальною частотою перемикання 500 кГц. Вона досягає ККД від 70 до 80%. Вхідний струм не повинен перевищувати 10 ампер. Робочий діапазон температур модуля становить від 0 до 70°C.^oС.
