Модуль LoRaWAN EU868MHz з антеною - Модуль розширення блоку - M5Stack U184-EU868

Опис продукту: Модуль LoRaWAN EU868 MHz з антеною - Модуль розширення блоку - M5Stack U184-EU868

Модуль LoRaWAN Unit EU868 — це вдосконаленийрозширення зв'язкупризначений для систем Інтернету речей, на базі енергозберігаючого мікроконтролераSTM32WLE5ПідтримуєЄвропейський діапазон 868 МГцта пропонує повну відповідність протоколуLoRaWAN 1.0.3(Клас A, B, C), а також режим зв'язку "точка-точка" (P2P). Завдяки дуже високій чутливості прийому (до -137 дБм) та вбудованомушлейфова антена з коефіцієнтом посилення 2,8 дБі, забезпечує стабільну дальність передачі навіть у складних умовах. Зв'язок з модулем відбувається черезUARTвикористання AT-команд. Малі розміри тасумісність із системою LEGOполегшити встановлення в мобільних та освітніх проектах.

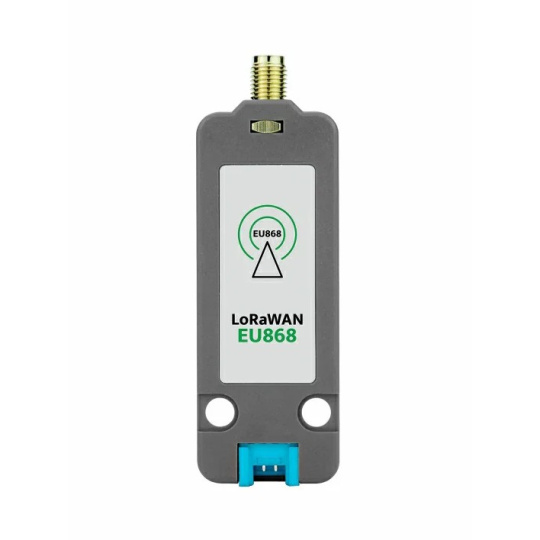

Модуль LoRaWAN EU868 MHz з антеною - Модуль розширення блоку - M5Stack U184-EU868.

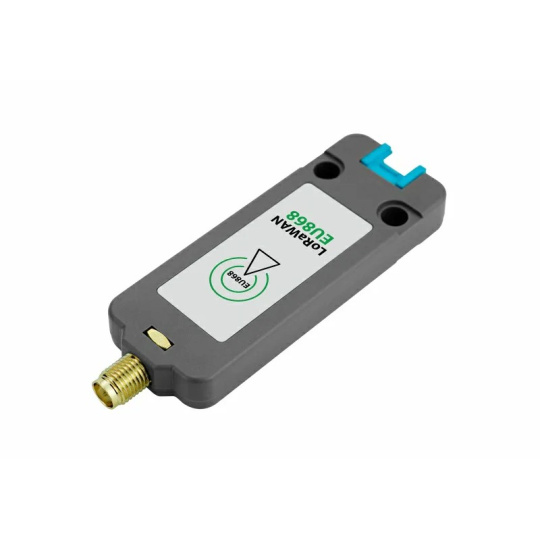

Модуль працює на частоті 868 МГц.

Основні характеристики модуля LoRaWAN EU868 MHz

• Мікросхема STM32WLE532-бітний мікроконтролер із вбудованим LoRa-радіом, 256 КБ флеш-пам'яті, 64 КБ оперативної пам'яті
• Підтримка EU868 МГц: виділений діапазон для Європи та сумісних регіонів
• Режими роботи: Зв'язок LoRaWAN класу A, B, C та P2P
• Висока чутливість приймачадо -137 дБм, забезпечує стабільний прийом на великих відстанях
• Велика дальність передачідо 2300 м (125 кбіт/с), 1300 м (500 кбіт/с)
• Вбудований стек LoRaWANСумісний з протоколом LoRaWAN 1.0.3
• Підтримка AT-команд: конфігурація через UART, за замовчуванням 115200 біт/с
• Низьке споживання енергіїУ режимі сну 28,6 мікроампер, у режимі очікування 7,2 міліампера
• Високоякісна антена: шлейф 2,8 дБі, довжина 195 мм, роз'єм SMA
• Платформи розробки: Arduino IDE, UIFlow 1.0 і 2.0

Підключення та сумісність модулів

Модуль Unit LoRaWAN EU868 зв'язується з головною системою черезІнтерфейс UART, налаштована за замовчуванням на швидкість 115200 біт/с. ПідтримуєНабір команд AT, що дозволяє повне налаштування параметрів передачі та режимів роботи. Комплект включаєКабель Гроув, що дозволяє легко підключатися до інших модулів M5Stack або зовнішніх мікроконтролерів. Модуль сумісний з платформамиArduino IDE, UIFlow 1.0 та 2.0, що полегшує інтеграцію з існуючими освітніми, прототипними та комерційними проектами.

Застосування модуля

Використовується модуль LoRaWAN Unit EU868у проектах, що потребують зв'язку на великі відстані та енергоефективної передачі данихІдеально підходить для:

• Вузол збору даних розумного землеробства
• Датчик навколишнього середовища в системах моніторингу якості повітря та води
• Модуль передачі даних у промислових мережах
• Елемент систем домашньої або міської автоматизації

Завдяки UART-зв'язку та широкій підтримці платформ розробки, він також ідеально підходить для освітніх програм та прототипування.

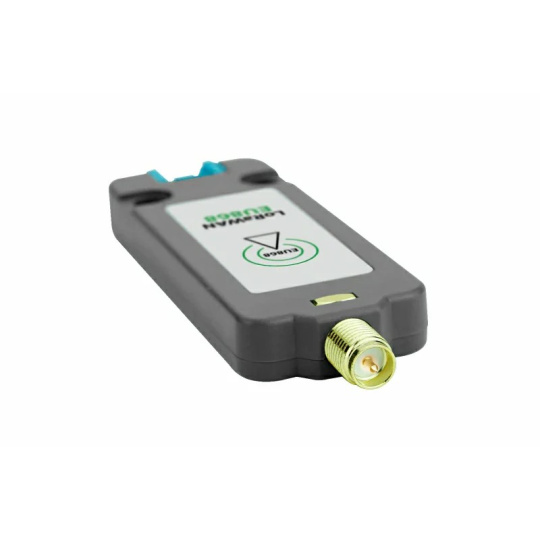

Модуль оснащений роз'ємом для підключення зовнішньої SMA-антени.

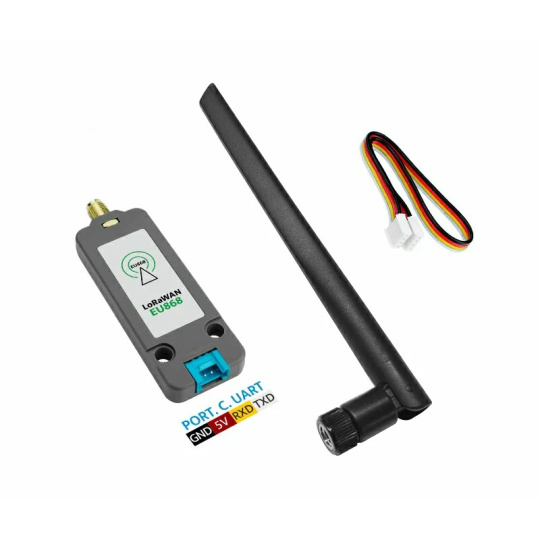

Елементи, що входять до комплекту.

Технічні характеристики модуля LoRaWAN EU868 MHz

• Процесор: STM32WLE5 (256 кБ флеш-пам'яті, 64 кБ оперативної пам'яті)
• Робоча частота: від 868 МГц до 870 МГц
• Режими роботи: LoRaWAN класу A, B, C та P2P
• Чутливість приймача: -137 дБм
• Дальність передачі: до 2300 м при 125 кбіт/с, 1300 м при 500 кбіт/с
• Режими активації: OTAA, ABP
• Інтерфейс зв'язку: UART, за замовчуванням 115200 біт/с, AT-команди
• Споживання енергії:
  • Режим очікування: 7,23 мА
  • Режим сну: 28,61 мікроампер
  • Прийом даних (125 кбіт/с): 8,43 мА
  • Передача даних (125 кбіт/с): 117,16 мА
• Напруга живлення: 5 В постійного струму
• Робоча температура: від 0°C до 40°C
• Розміри: 71,4 x 24 x 8 мм
• Вага: 31,9 г

Вміст набору

• 1x Модуль LoRaWAN EU868 (STM32WLE5)
• 1x кабель Grove довжиною 20 см
• 1x шлейфова антена 2,8 дБі (195 мм, роз'єм SMA)
