Міні-перемикач MOSFET SV 4.5-40V/4A - із захистом від зворотного струму - Pololu 2809

Опис продукту: Міні-кнопковий MOSFET-перемикач SV 4.5-40V/4A - із захистом від зворотного струму - Pololu 2809

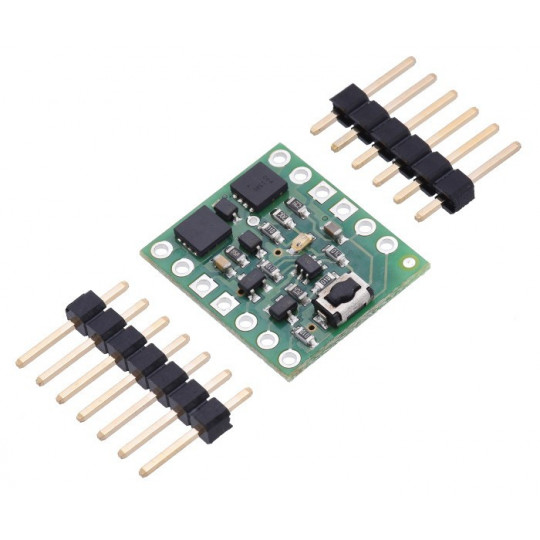

Модуль з кнопкою як альтернатива механічним перемикачам. Перемикач є бістабільним; одне натискання вмикає живлення, а інше вимикає його. Додаткові входи забезпечують такі функції, як автоматичне вимкнення. Модуль працює з напругою від 4,5 В до 40 В та споживає до 4 А. Плата має вбудовану невелику кнопку та дозволяє підключати зовнішні кнопки. Струм перемикача не впливає на керовану схему, що дозволяє використовувати різні кнопки для керування значною кількістю потужності.

Переваги та обмеження

Перемикач керує парою MOSFET-транзисторів, через які протікає основний струм. Цей модуль має багато переваг, але й недоліків, порівняно з механічними перемикачами. Тому перед використанням його в схемі важливо ретельно ознайомитися з його можливостями.

Перемикач Mini Push MOSFET SV 4,5-40 В/4 А.

Переваги

• Малий розмір
• Захист від зворотного потоку
• Можливість підключення кількох перемикачів для покращеного керування
• Кращі характеристики, ніж у механічних перемикачів
• Можливість самостійного перемикання
• Можливість цифрового керування за допомогою зовнішніх пристроїв
• Сумісні розпіновки з макетною платою, крок 2,54 мм

Дефекти

• Перемикач однонаправлений (напругу VOUT не можна перемикати на VIN)
• Обмежений діапазон напруги
• Перемикач може втратити свій стан після відключення живлення (за замовчуванням він вимкнений під час першого подання живлення, але може бути ввімкнений за замовчуванням поблизу верхнього робочого діапазону).
• Працює лише з постійним струмом
• Відсутність повної ізоляції у вимкненому стані

Використання перемикача

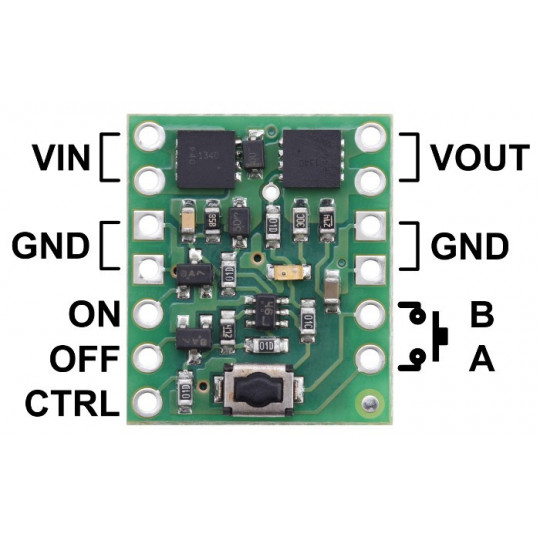

Для базового використання достатньо вбудованої кнопки. Одне натискання вмикає живлення, а інше вимикає його. Більш розширені опції контролюються рештою контактів:

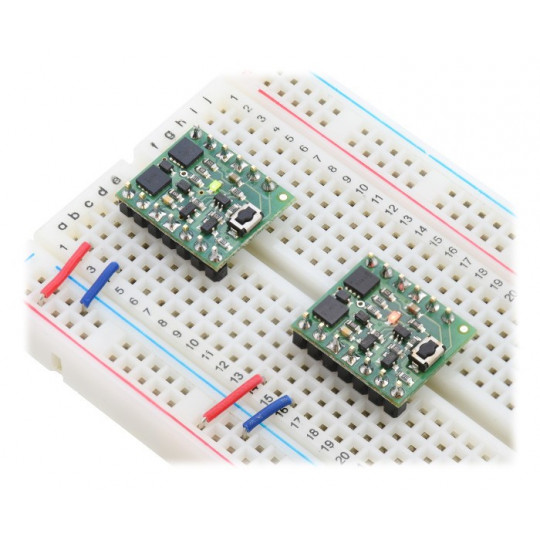

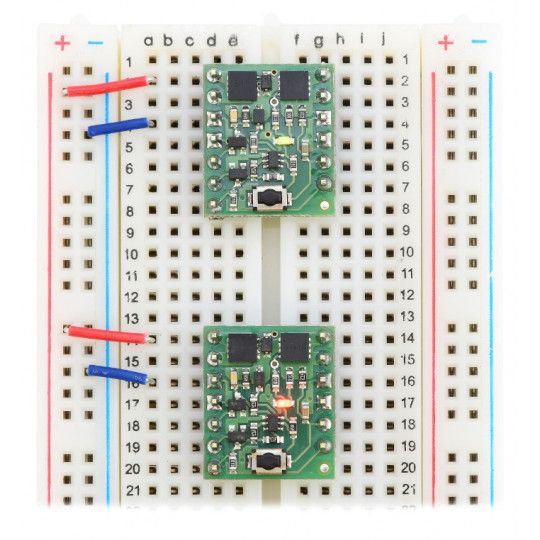

Ці контакти – це паяльні площадки, що дозволяють паяти роз'єми із золотими контактами (крок 2,54 мм). Вони дозволяють підключити систему до макетної плати або основного модуля (наприклад, STM32Discovery або Arduino) за допомогою проводів.

Для цього MOSFET-транзистора потужність, що подається на плату, пропорційна квадрату струму, що протікає. При типовому струмі 2 А вона досягає температури 55°C, що помітно тепло, але безпечно. За належного розсіювання тепла можна досягти значення 4,3 А. Однак, ми рекомендуємо бути вкрай обережними, оскільки MOSFET може нагріватися до 150°C.

Технічні характеристики MOSFET-перемикача

• Максимальна напруга: 40 В
• Рекомендована робоча напруга: від 4,5 до 32 В
• Безперервний струм при 55 °C: 2 А
• Безперервний струм при 150 °C: 4,3 А
• Максимальний струм: 7,2 А
• Колір світлодіода: зелений
• Розміри: 15 x 18 x 3 мм
• Вага: 0,6 г

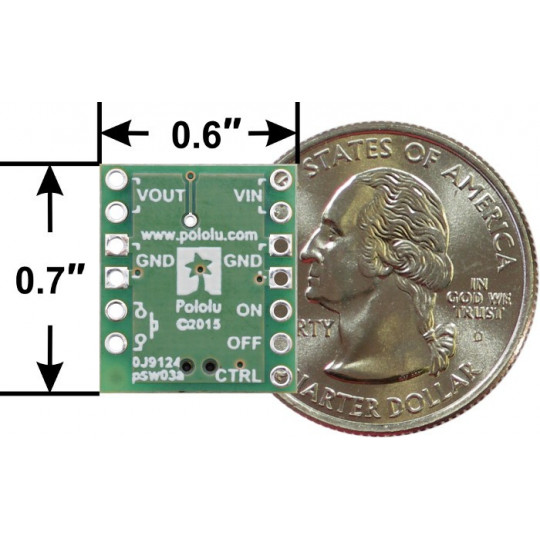

Розміри виробу.
