Arduino Modulino Buzzer - звуковий модуль із зуммером - Qwiic - ABX00108

Опис продукту: Arduino Modulino Buzzer - звуковий модуль із зуммером - Qwiic - ABX00108

Modulino Buzzer — це компактний звуковий модульоснащений інтегрованим перетворювачем PKLCS1212E4001-R1, що дозволяє швидко додавати акустичні сигнали до будь-якого проєкту. Його можна використовувати якбудильник, індикатор подій або простий програвач звуків та мелодійМодуль зв'язується через шинуI2Cі використовує популярний роз'ємКвіік, що робить його інтеграцію в екосистему Arduino швидкою та безперешкодною. Передача живлення та даних здійснюється повністю через один кабель, а вбудована бібліотека Modulino пропонує готові приклади та шаблони для Arduino та MicroPython.

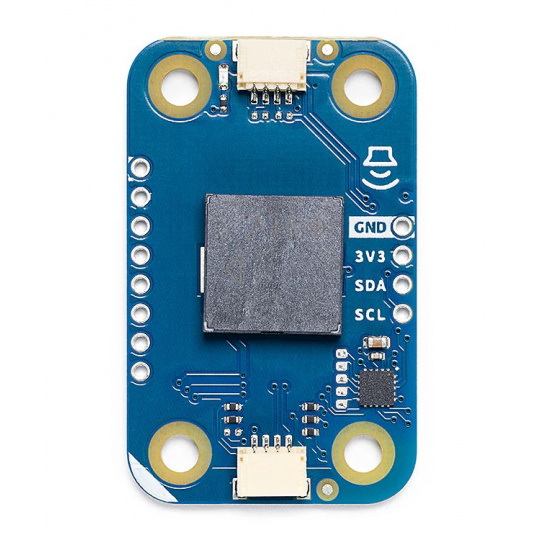

Arduino Modulino Buzzer - звуковий модуль із зумером - Qwiic - ABX00108.

Звуковий сигнал Modulino підключається за допомогою кабелю Qwiic до плати WiFi Uno R4 або інших плат, оснащених інтерфейсом Qwiic.

Основні характеристики модуля

• Вбудований зумер (PKLCS1212E4001-R1): дозволяє генерувати звуки, мелодії та попереджувальні сигнали
• Роз'єм Qwiicшвидке та безпаяльне підключення до плат Arduino
• Інтерфейс I2C: адреса за замовчуванням 0x3C з можливістю зміни програмного забезпечення
• Мікроконтролер STM32C011F4: забезпечує стабільну роботу та контроль генерації звуку
• Ланцюжок з гірляндамиможливість підключення кількох модулів до однієї шини
• Повністю сумісний з Arduino та MicroPythonспеціальна бібліотека Modulino® з прикладами
• Кабель Qwiic в комплекті: дозволяє негайно розпочати роботу
• Компактні розміриідеально підходить для освітніх, IoT та мобільних проектів

Проста інтеграція через Qwiic та розпіновки

Зумер Modulino зв'язується з материнськими платами черезІнтерфейс I2C, використовуючи зручнийРоз'єми Qwiic, що значно пришвидшує та спрощує підключення модуля. Адреса I2C за замовчуванням — 0x3C, яку можна змінити програмно, що дозволяє підключати кілька зумерів до однієї шини. Як варіант, модуль оснащенийпаяні дротиРоз'єми GND, 3.3V, SDA та SCL дозволяють традиційне підключення до нестандартних конструкцій або прототипів макетних плат. Ця гнучкість робить Modulino Buzzer придатним як для швидкого прототипування, так і для довгострокових рішень IoT-проектів.

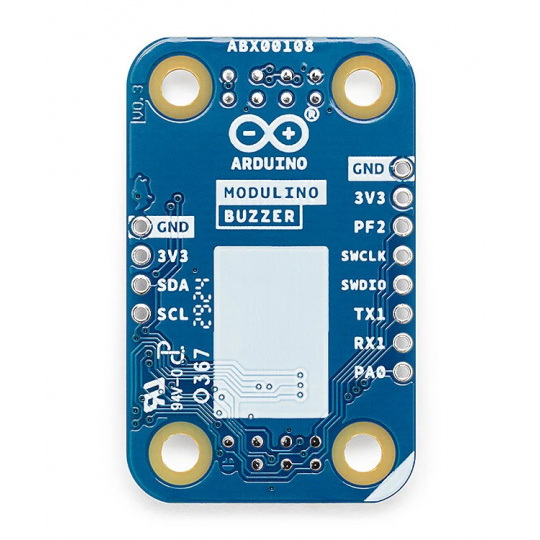

Схема розпіновки.

Модуль має висновки у вигляді паяльних площадок, що дозволяють за потреби безпосередньо підключати дроти.

Кросплатформне програмування та готові бібліотеки

Дякую за підтримкуІнтегроване середовище розробки Arduino, командний рядок Arduinoта навколишнє середовищеХмара Arduino, початок роботи з Modulino Buzzer швидкий та інтуїтивно зрозумілий. Модуль також сумісний зМікроПітон, що робить його чудовим навчальним та експериментальним інструментом. Спеціально розробленийБібліотека МодуліноВін пропонує зразки ескізів для генерації звукових сигналів, сповіщень та простих мелодій. Адресація, керування частотою та тривалістю прості та доступні навіть для початківців.

Практичне застосування

Зумер МодуліноВін працюватиме скрізь, де потрібна звукова сигналізаціяЙого можна використовувати в системах сповіщень, сигналізації, розумних будинках, освітніх проектах та інтерактивних іграх. Він може функціонувати як попереджувальний сигнал, звук підтвердження при натисканні кнопки або як простий музичний модуль в іграшках та прототипах пристроїв.

Технічні характеристики модуля

• Перетворювач: PKLCS1212E4001-R1
• Мікроконтролер: STM32C011F4
• Інтерфейс зв'язку: I2C (адреса за замовчуванням 0x3C, програмна змінна)
• Роз'єми: Qwiic + контакти для пайки (GND, 3.3V, SDA, SCL)
• Напруга живлення: 3,3 В
• Сумісність: Arduino Uno R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32 та інші з Qwiic
• Розміри: 41 x 25,36 мм
• Вага: 4,2 г

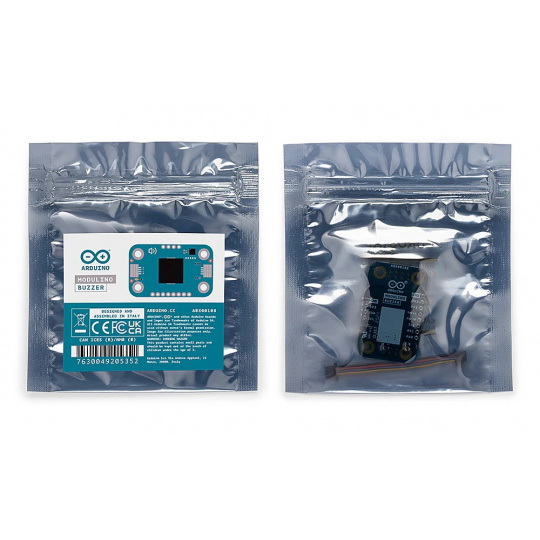

Вміст набору

• Зумер Модуліно ABX00108
• Кабель Qwiic 5 см

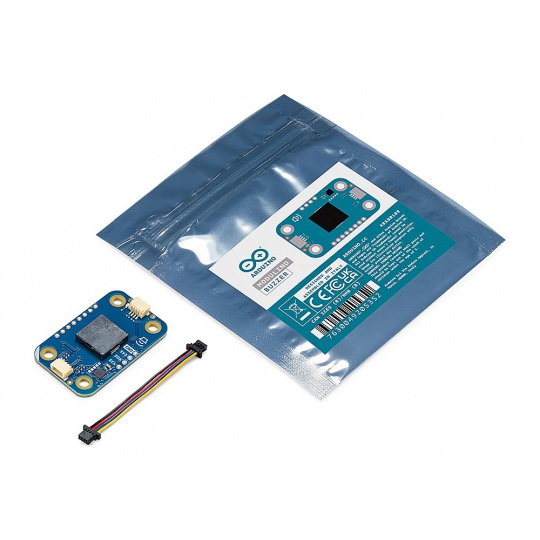

Елементи, що входять до комплекту.
