Опис продукту: Модуль тензодатчика - з 24-бітним АЦП NAU7802 - STEMMA QT / Qwiic - Adafruit 4538

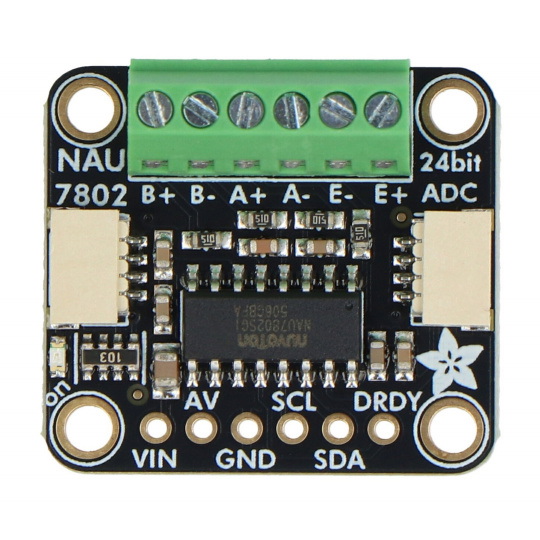

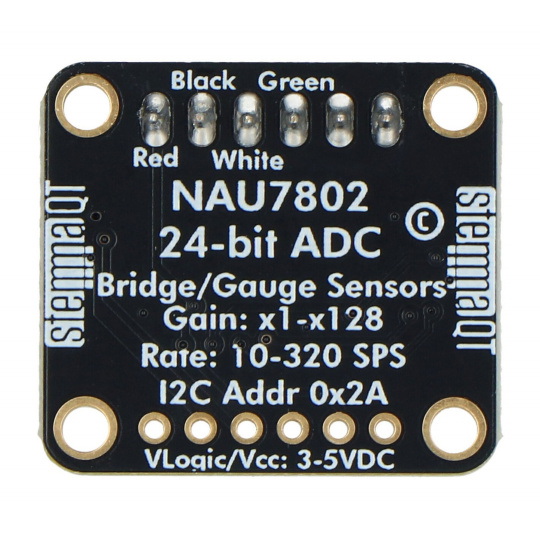

Модуль Adafruit, оснащений схемоюНАУ7802, що дозволяє зчитувати дані з балок тензодатчиків. Він включає24-бітний диференціалАЦП дуже високої роздільної здатності з додатковою схемою посилення та калібрування. Після підключення модуля до плати мікроконтролера ви можете зчитуватизміна опору балки, а після калібрування ви можете точно виміряти вагу. Плата оснащена роз'ємами Qwiic, паяними гвинтовими роз'ємами та паяльними контактними майданчиками для роз'єму Dolphin.

Вміст набору.

Технічні характеристики модуля

• Призначення: модуль для тензодатчиків
• Вбудований чіп: NAU7802
• Напруга живлення плати: від 2,6 В до 5 В постійного струму
• АЦП-перетворювач: двоканальний, 24-бітний
• Вбудовані схеми калібрування
• Вбудований регулятор VDDA для внутрішньої аналогової схеми або зовнішнього тензодатчика
• Середньоквадратичне значення шуму:
• 50 нВ при швидкості передачі даних 10 SPS та коефіцієнті підсилення 128 PGA
• 150 нВ при швидкості передачі даних 80 SPS та коефіцієнті підсилення 128 PGA
• Програмований коефіцієнт посилення PGA: від 1 до 128
• Програмований діапазон виходу АЦП
• Діапазон зовнішньої диференціальної опорної напруги від 2,4 В до 4 В
• Низьке енергоспоживання та програмовані опції керування живленням: до 1 мкА в стані очікування
• Контакти: 2x роз'єм Qwiic/припойні площадки
• Розміри плати: 25,5 x 23 x 12,1 мм
• Вага: 3,9 г

Вміст набору

• Модуль для тензометричних балок - з 24-бітним АЦП-перетворювачем NAU7802 - STEMMA QT / Qwiic - 1 шт.
• Смужка Goldpin 1x6 - крок 2,54 мм - 1 штука
