Програмований вимикач живлення - вимикач живлення - USB Type-C - SparkFun PRT-27081

Опис продукту: Soft Power Switch - вимикач живлення - USB Type-C - SparkFun PRT-27081

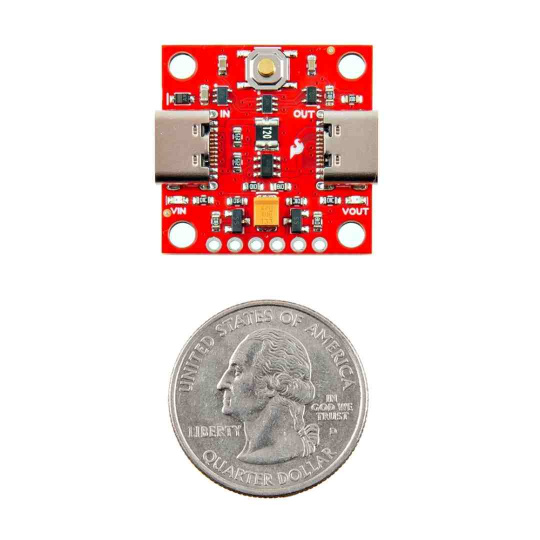

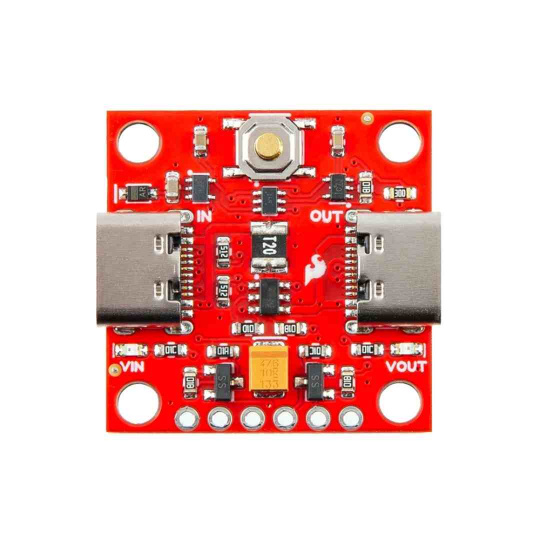

Програмований вимикач живлення SparkFun з USB Type-C — це вимикач живлення, який працює як пасивна кнопка, але ним можна керувати за допомогою програмного забезпечення. Кнопка працює аналогічно вимикачу живлення ноутбука: одне натискання вмикає систему, а друге натискання (через мікроконтролер) може її вимкнути. Якщо виникнуть проблеми,просто утримуйте кнопку приблизно 10 секунд, щоб примусово вимкнути системуЦей комутатор ідеально підходить для проектів на базі Thing Plus та інших пристроїв, де потрібен простий спосіб керування живленням. Він пропонуєдва тип С, а також версія з 2-міліметровими роз'ємами JST для підключення акумулятора. Він має надійну цифрову конструкцію на основі схемТехаські інструментиі забезпечує дуже низьке споживання енергії в режимі очікування, що призводить до економії енергії в пристроях з живленням від батарейок. Оснащений світлодіодами, що індикують стан живлення (вхід та вихід), а також запобіжником.2 А, що забезпечує захист від перевантажень.

Спеціальні функції

• Мінімальне споживання енергії в режимі очікування- менше ніж 1 мкА при 3,75 В, з вимкненим світлодіодом VIN
• Роз'єми USB Type-C- два порти USB Type-C для живлення та передачі даних
• Вбудована кнопка- дозволяє легко вмикати та вимикати пристрій
• Примусове вимкнення- утримання кнопки протягом приблизно 10 секунд примусово вимикає систему
• Захист від перевантаження- вбудований запобіжник 2A, що забезпечує захист від надмірного споживання струму
• Сумісність з мікроконтролерами- можливість підключення контактів PUSH та OFF до мікроконтролера для контролю кнопок та ініціювання процесу вимкнення
• Світлодіоди, що показують стан живлення- Світлодіодні індикатори вхідного та вихідного живлення, які можна вимкнути за потреби

Практичне застосування

Програмований перемикач живлення SparkFun з USB Type-C ідеально підходить для проектів, що потребують легкого керування живленням, таких як мобільні пристрої, проекти Інтернету речей, створення прототипів з використанням плат розробки та системи з живленням від батарей. Його функціональність робить його придатним для систем, що потребують простого, але безпечного ввімкнення та вимкнення живлення.

Технічні характеристики м'якого перемикача живлення

• Напруга живлення: від 1,8 В до 5,5 В (зазвичай 5 В з USB Type-C)
• Максимальний струм: 2 А безперервний, 4 А піковий
• MOSFET: SIL2308 N&P-канальний MOSFET, опір включення P-каналу: 70 мОм
• Струм спокою:< 1 µA przy 3,75 V, gdy dioda LED VIN jest wyłączona
• Роз'єми: 2x USB Type-C (живлення та передача даних)
• Запобіжник: 2 A (саморегенеруючий)
• Регулятор напруги: 3,3 В (AP2112K)

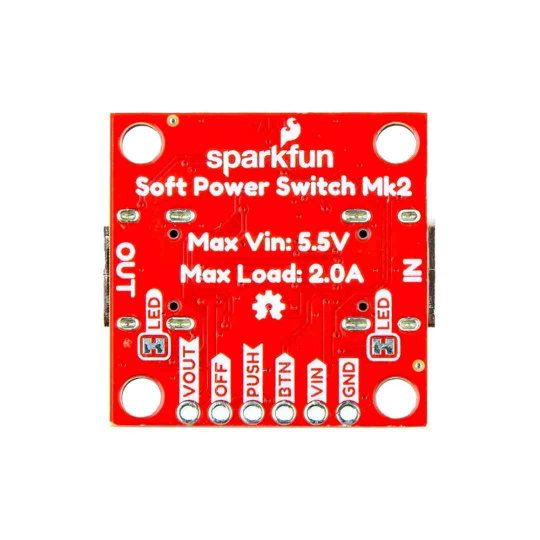

• Контакти: GND, VIN, VOUT, BTN, PUSH, OFF
• Розміри плати: 25,4 x 25,4 мм
• Вага: 3,25 г
