Магнітометр GY-271 3-осьовий цифровий I2C 3.3V / 5V - QMC5883L
748 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 2962597319
Опис продукту: Магнітометр GY-271 3-осьовий цифровий I2C 3.3V / 5V - QMC5883L
Датчик для вимірювання магнітних полів вздовж трьох осей. Характеризується малими розмірами, низьким енергоспоживанням та простотою використання. Зв'язок здійснюється через шину I2C. Завдяки вбудованим регуляторам працює з напругою 3,3 В та 5 В.
Для зв'язку з центральним блоком використовується популярна шина I2C (TWI). Модуль має пасивні компоненти, необхідні для належної роботи системи. Контакти - це популярні роз'єми Goldpin, що дозволяють підключати датчик за допомогою проводів або безпосередньо до макетної плати.

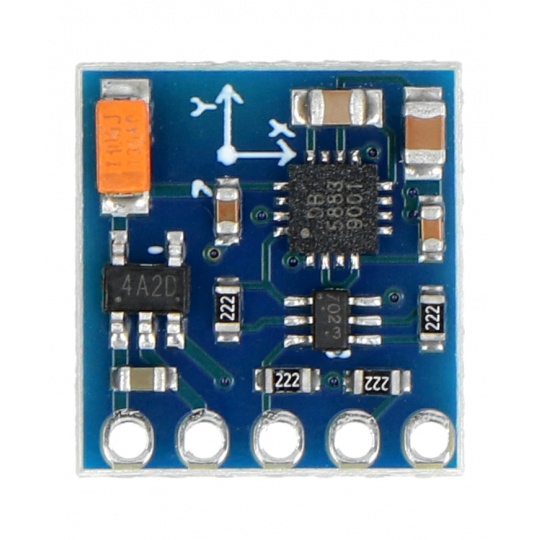

3-осьовий цифровий магнітометр GY-271.
Продукт, сумісний з Arduino Пристрій доступний у двох версіях: з мікросхемою HMC5883L або QMC5883. У випадку модуля з чіпом QMC5883, слід використовувати бібліотеку для Arduino від . В обігу є ще старіша версія модуля з мікросхемою HMC5883L. Для роботи цієї мікросхеми потрібно використовувати бібліотека з прикладом програми для користувачів Arduino. |
Магнітометр GY-271 3-осьовий цифровий I2C 3.3V / 5V - QMC5883L.
Технічні характеристики магнітометра GY-271
- Напруга живлення: від 3,3 В до 5,0 В
- Робоча напруга на контактах: від 3,3 В до 5,0 В
- Споживання струму: до 1000 мкА
- Три осі: X, Y, Z
- Інтерфейс зв'язку: I2C (TWI)
- Вбудовані підтягуючі резистори 2,2 кОм для ліній SDA та SCL
- Роздільна здатність: 12 біт для кожної осі - 2 мілігауси
- Діапазон вимірювання (налаштовується): ±8 гаус
- Входи: роз'єми Goldpin з кроком 2,54 мм (входять до комплекту для самостійного паяння)
- Розміри пластини: 14 x 13 мм

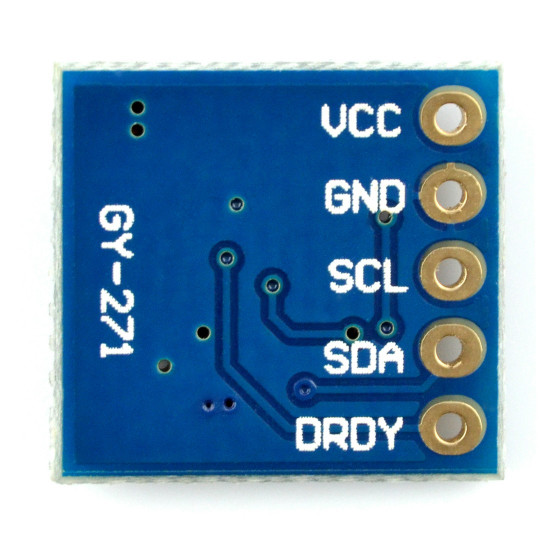

Виведення
Датчик має п'ять контактів для самостійного складання роз'ємів Goldpin - крок 2,54 мм (в комплекті). Щоб використовувати бібліотеку Arduino, підключіть модуль згідно з таблицею нижче.
Ім'я | Ардуїно | Опис |
|---|---|---|
| Віртуальний кредитний центр (VCC) | 5 В | Напруга живлення модуля коливається від 3,3 В до 5,0 В |
| ЗЕМЛЯ | ЗЕМЛЯ | Маса системи. |
| СКЛ | А5 | Лінія тактової частоти шини I2C (TWI) допускає напругу від 3,3 В до 5,0 В. |
| Адвентистська церковна ієрархія | А4 | Лінія передачі даних шини I2C (TWI) витримує напругу від 3,3 В до 5,0 В. |
| ДРДІ | - | Зовнішнє переривання, яке сигналізує про готовність даних низьким рівнем. За замовчуванням воно підтягується до напруги живлення. |
| Основні атрибути | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Вага паковання | 0,002 кг |
| Висота паковання | 9 см |
| глибина паковання | 0,5 см |
| Ширина паковання | 6 см |
- Ціна: 748 ₴
