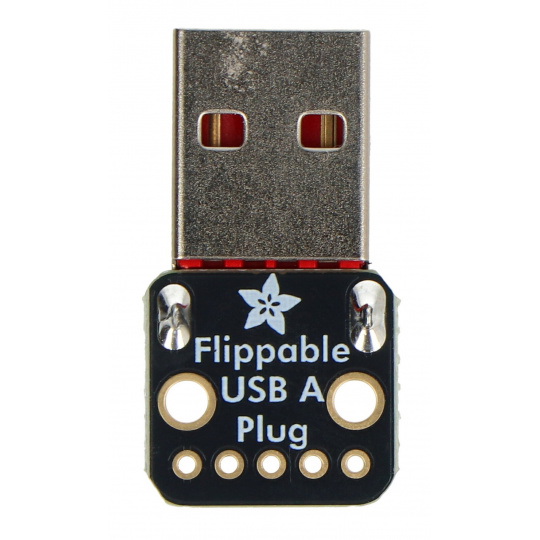

Двосторонній штекерний модуль USB типу A - роз'єм для макетної плати - Adafruit 6001

Опис продукту: Модуль двостороннього штекера USB Type-A – Роз'єм для макетної плати – Adafruit 6001

Цей маленький модуль від Adafruitусуває типову проблему втраченого кабелю USB Type-AЗавдяки спеціальній конструкції з тонким контактом посередині,штекер працює правильно незалежно від орієнтаціїВін ідеально підходить для проектів, де естетика, функціональність та фіксоване положення модуля є ключовими, наприклад, у пристроях зі світлодіодами або дисплеями. Модуль забезпечує всі основні лінії USB-сигналу:5 В, GND, D+, D-та додатковий провід заземлення корпусу.

Модуль з двостороннім USB Type-A штекером - роз'єм для макетної плати - Adafruit 6001.

Завдяки спеціальній конструкції з тонким контактом у центрі, вилка працює коректно незалежно від орієнтації.

Основні характеристики модуля

• Двосторонній штекер USB типу A: дозволяє підключення до USB-порту незалежно від орієнтації – завжди працює коректно

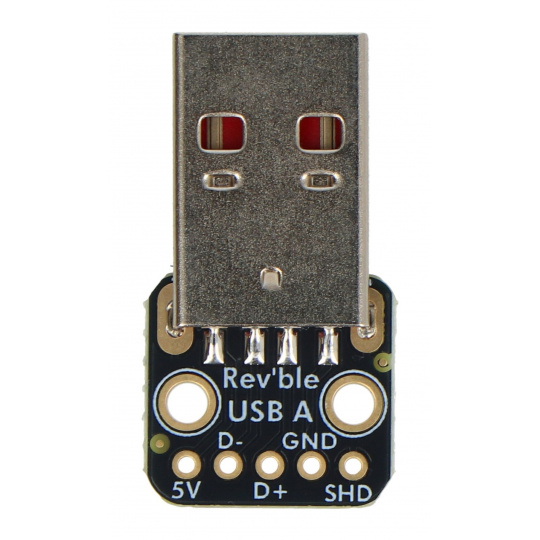

• Повна розпіновка сигналів: наявні лінії 5V, GND, D+, D- та контакт для металевого корпусу
• Механічно стійка конструкція: частково наскрізне складання, частково поверхневе монтажне кріплення - ідеально підходить для постійних з'єднань з друкованими платами
• Сумісність з платами для прототипування: секція із золотими штифтами, що входить до комплекту, дозволяє швидко проводити тестування на макетних платах
• Компактні розміриідеально підходить для мобільних проектів, де важлива економія простору
• Проєкт з відкритим кодомФайли EagleCAD, опубліковані в репозиторії GitHub

Практичне застосування

Модуль з двостороннім USB-штекером типу Aдобре працює в багатьох проектах "зроби сам" та прототипахЙого можна використовувати як USB-джерело живлення, інтерфейс передачі даних або адаптер для пристроїв, що потребують швидкого та легкого підключення. Ідеальнодля освітніх, тестових та комерційних проектівз вимогою постійної орієнтації суглобів.

та додатковий провід заземлення корпусу.

Елементи, що входять до комплекту.

Технічні характеристики модуля з роз'ємом USB Type-A

• Роз'єм: Двосторонній USB Type-A
• Контакти: 5V, GND, D+, D-, SHIELD
• Тип монтажу: наскрізний отвір (THT) + поверхневий монтаж (SMT)
• Сумісність з макетними платами: так (після паяння пластини із золотими контактами)
• Розміри: 28,8 x 15,2 x 4,6 мм
• Вага: 2,5 г

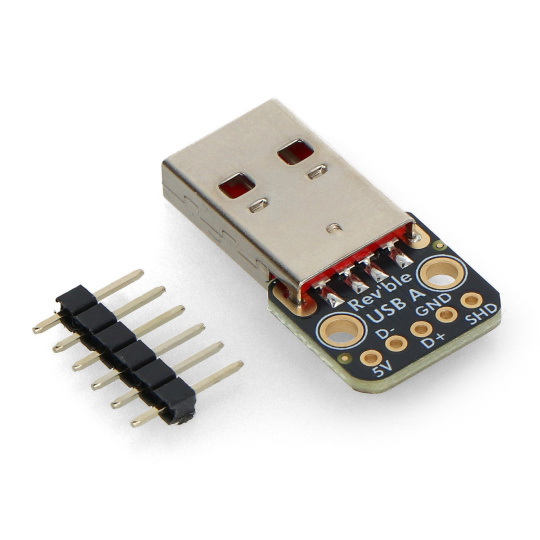

Вміст набору

• 1x Двосторонній USB-модуль штекера типу A - Роз'єм для макетної плати - Adafruit 6001
• 1x 1x5-контактний роз'єм із золотими контактами (для самостійного паяння)
