D30V30F15 - понижуючий перетворювач - 15V 2.7A - Pololu 4897

Опис продукту: D30V30F15 - понижувальний перетворювач - 15 В 2,7 А - Pololu 4897

Невеликий понижувальний перетворювач від Pololu, що працює з вхідною напругою в діапазонівід 15 В до 45 ВЗавдяки використанню технології імпульсного джерела живлення (SMPS), цей регулятор значно ефективніший за традиційні лінійні регулятори, особливо коли різниця між вхідною та вихідною напругою велика. D30V30F15 забезпечує постійну вихідну напругу.15 Вз точністю 4% та типовим максимальним безперервним вихідним струмомвід 1,5 А до 3,2 Азалежно від умов експлуатації. Цей модуль включає низку захисних функцій, таких як захист від зворотної напруги до 40 В, блокування за зниженою напругою, захист від перевантаження по струму, захист від короткого замикання та теплове відключення. Крім того,функція м'якого запускуобмежує пусковий струм, поступово збільшуючи вихідну напругу під час запуску. Регулятор також має вбудований індикатор «живлення справне», якийінформує про стабільність вихідної напругиD30V30F15 має компактні розміри 17,8 x 20,3 x 9 мм, що дозволяє легко інтегрувати його в різноманітні електронні проекти.

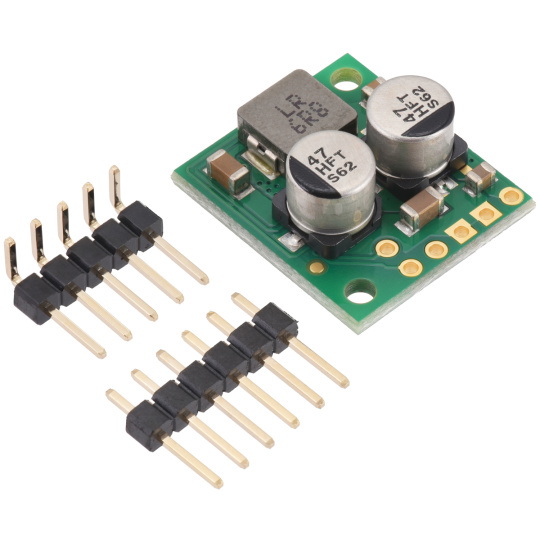

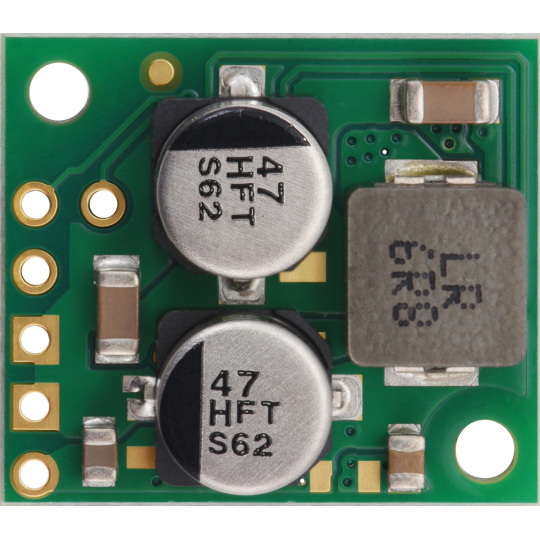

D30V30F15 - понижуючий перетворювач - 15 В 2,7 А - Pololu 4897.

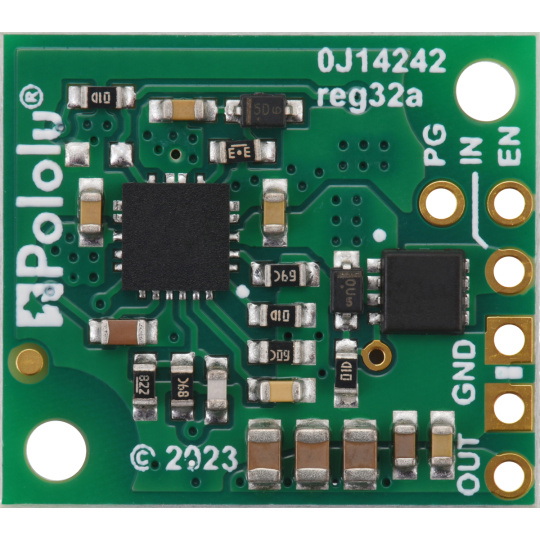

Розпіновки перетворювача D30V30F15.

Розпіновки перетворювача D30V30F15

• ВИХІД- вихідна напруга 15 В
• ЗЕМЛЯ- маса системи
• VIN-код- вхідна напруга від 15 В до 45 В
• EN- дозволяє керувати роботою регулятора, встановлюючи його на низький або високий рівень
• ПГ- Вивід "power good" з відкритим стоком. Переходить у низький рівень, коли вихідна напруга регулятора підвищується більш ніж на 7,5% вище або падає більш ніж на 9% нижче номінальної напруги (з гістерезисом). Якщо використовується цей висновок, необхідно підключити підтягувальний резистор.

ККД системи перетворювача

Продуктивність регулятора напруги D30V30F15, що визначається якспіввідношення вихідної потужності до вхідної потужності, є ключовим показником його ефективності, особливо коли важливі термін служби батареї або тепловиділення. Типова ефективність становитьвід 80% до 95%залежно від вхідної напруги, вихідної напруги та навантаження. В режимі енергозбереження частота перемикань зменшується при невеликих навантаженнях, що ще більше підвищує ефективність при низькому споживанні струму.

Графік ефективності системи.

Графік напруги падіння для схеми D30V30F15.

Напруга відсіювання

Напруга відсікання регулятора D30V30F15 визначаємінімальна різниця між вхідною та вихідною напругою, необхідний для підтримки стабільної вихідної напруги. У цій моделі ефективна нижня межа вхідної напруги обмежена вихідною напругою та падінням напруги на регуляторі, яке збільшується зі збільшенням навантаження. Наприклад, якщо регулятор має фіксовануВихідна напруга 15 В та падіння напруги 1 В, вхідна напруга повинна бути не менше 16 Вщоб забезпечити стабільний вихід 15 В. Тому напруга падіння є критичним параметром, особливо в застосуваннях з низькою вхідною напругою або високим навантаженням, іслід враховувати під час проектування системза допомогою цього регулятора.

Технічні характеристики перетворювача D30V30F15

• Вхідна напруга: від 15 В до 45 В
• Вихідна напруга: 15 В (точність 4%)
• Максимальний вихідний струм: 2,7 А
• Безперервний вихідний струм: від 1,5 А до 3,2 А
• Ефективність системи: від 80% до 95%
• Частота перемикання: ~700 кГц при великих навантаженнях
• Хороша вихідна потужність
• Захист: перегрів, коротке замикання, перевантаження по струму, функція плавного пуску, блокування за низькою напругою, функція енергозбереження
• Два монтажні отвори 0,086 дюйма для гвинтів M2

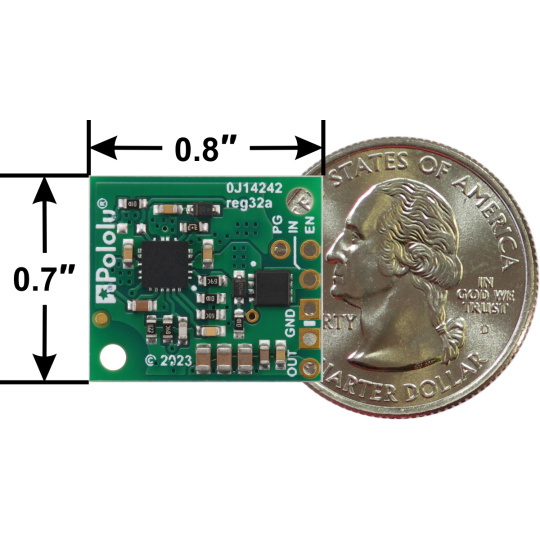

• Розміри: 17,8 x 20,3 x 9 мм
• Вага: 3,3 г

Вміст набору

• D30V30F15 - понижуючий перетворювач - 15 В 2,7 A - Pololu 4897

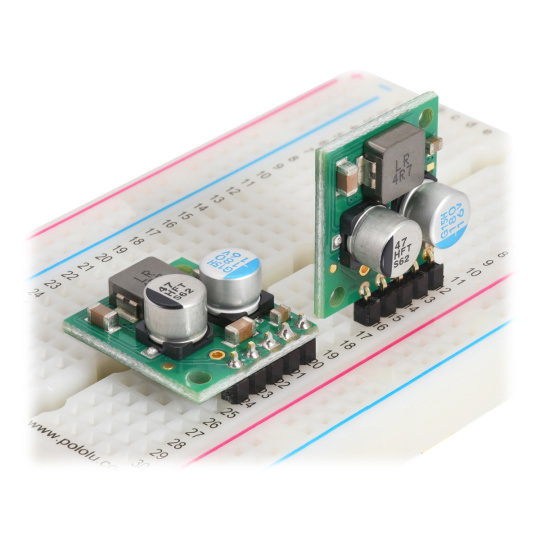

• Роз'єми Goldpin для контактів

Елементи, що входять до комплекту.
