2.4-дюймовий IPS РК-дисплей 240x320 пікселів - SPI - 65K RGB - для Raspberry Pi, Arduino, STM32 - Waveshare 18366

Опис продукту: 2.4-дюймовий IPS РК-дисплей 240 x 320 пікселів - SPI - 65K RGB - для Raspberry Pi, Arduino, STM32 - Waveshare 18366

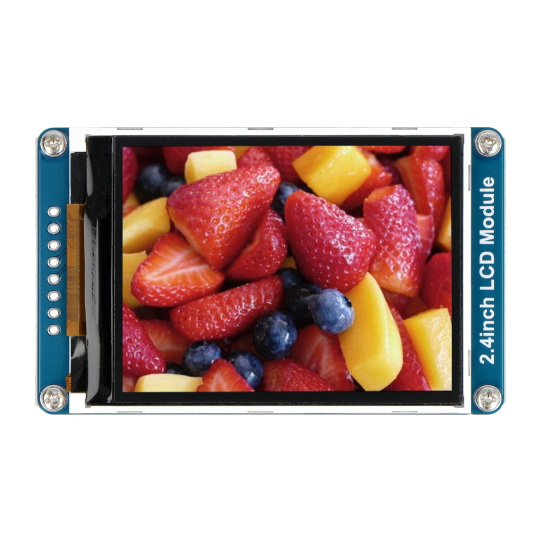

TFT-РК-дисплейпризначений для роботи з такими платами, як Raspberry Pi, Arduino або STM32. Модуль оснащений драйвером ILI9341 та взаємодіє через інтерфейсСПІДіагональ екрана становить2,4 дюйма, а його роздільна здатність дорівнює240 x 320 пікселівДисплей відображає зображення в діапазоні 65 000 кольорів з кольорової гами RGB. Розмір одного пікселя становить 0,153 x 0,153 мм.

Відображення штифтів

Модуль оснащений роз'ємом, до якого слід підключити кабель, що входить до комплекту. Контакти дисплея включають:

• VCC - напруга живлення 3,3 В / 5 В
• GND - системне заземлення
• Вхід даних шини DIN - SPI
• CLK - вхід тактової частоти шини SPI
• CS - Вибір мікросхеми (активовано низьким рівнем)
• DC - Вибір даних/команди
• RST - скидання PIN-коду
• BL - підсвічування

Технічні характеристики дисплея

• Напруга живлення: 3,3 В / 5 В
• Інтерфейс зв'язку: шина SPI, 4-провідна
• Тип екрана: РК-дисплей FT
• Система керування: ILI9341
• Діагональ: 2,4 дюйма
• Роздільна здатність: 240 x 320 пікселів
• Кількість відображених кольорів: 65k RGB
• Розміри одного пікселя: 0,153 x 0,153 мм
• Розміри дисплея: 36,72 x 48,96 мм
• Розміри модуля: 70,50 x 43,30 мм

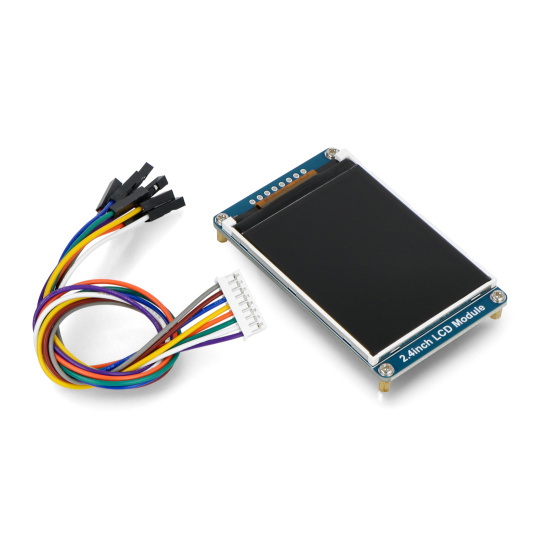

Вміст набору

• РК-дисплей IPS 2.4'' 240 x 320 пікселів - SPI - 65K RGB - для Raspberry Pi, Arduino, STM32 - 1 шт.
• 8-контактний з'єднувальний кабель - крок 2 мм - 20 см - 1 шт.
