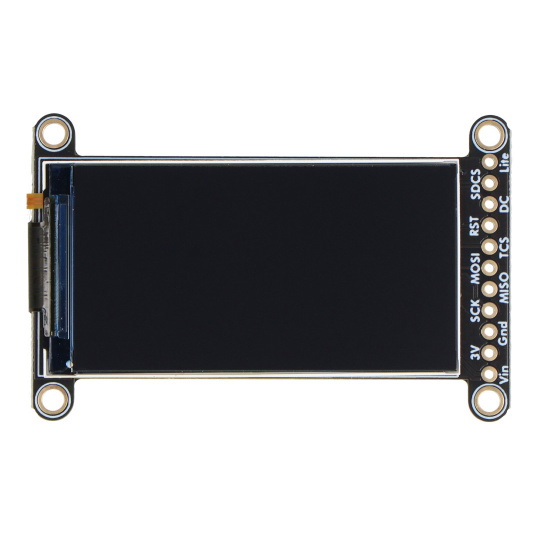

IPS TFT дисплей 1.9'' 320x170 пікселів - SPI - ST7789 - Adafruit 5394

Опис продукту: 1.9-дюймовий IPS TFT дисплей 320x170 пікселів - SPI - ST7789 - Adafruit 5394

IPS-TFT-дисплей1,9 дюймата роздільна здатність320 x 170 пікселів, оснащений контролером ST7789. Він характеризується16-бітнийглибина кольору та кути огляду до 80°. Вбудована система дозволяє зв'язок через інтерфейсСПІчерез відповідні контакти для паяння або роз'єм EYESPI, розташований на платі – 18-контактний стрічковий кабель FPC з кроком 0,5 мм. Використані перетворювач логічних рівнів та регулятор напруги дозволяють використовувати дисплей з напругою як 3,3 В, так і 5 В. Також є місце для карти microSD, яку можна використовувати для зберігання готових до відображення растрових зображень.

Елементи, що входять до комплекту.

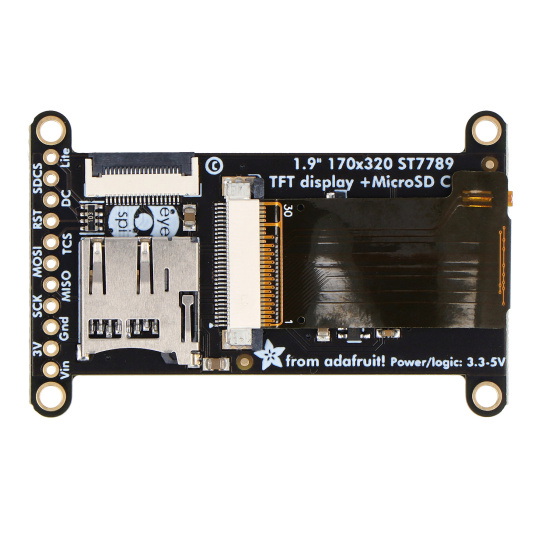

Розпиновки модуля дисплея

Модуль оснащений роз'ємом EYESPI, що дозволяє підключатися до інших пристроїв через спеціальний 18-контактний стрічковий кабель FPC з кроком 0,5 мм. Користувачі також можуть використовувати 11-контактний роз'єм, до якого можна припаяти роз'єм Goldpin з кроком 2,54 мм. Доступні варіанти розташування контактів включають:

• V+ / VIN- блок живлення модуля напругою від 3 В до 5 В
• 3 В / 3 В- вихід від вбудованого стабілізатора 3,3 В, ємністю 100 мА
• G / GND- загальна маса системи
• CS / SCK- Вивід тактової частоти інтерфейсу SPI
• СІ / МОСІ- Вивід інтерфейсу SPI для отримання даних від мікроконтролера
• SO/MISO- Вивід інтерфейсу SPI для передачі даних з SD-карти
• TC /TFTCS- Вивід мікросхеми TFT-дисплея
• RT / RST- Скидання налаштувань TFT-дисплея
• Округ Колумбія- вибір між передачею даних та команд через інтерфейс SPI
• КК / SDCD- Вибір чіпа на карті micro SD
• BL / Lite- ШІМ-вхід для керування підсвічуванням дисплея

Технічні характеристики

• Тип дисплея: TFT IPS
• Вбудований драйвер: ST7789
• Діагональ: 1,9 дюйма
• Роздільна здатність: 320 x 170 пікселів
• Розміри дисплея: 46 x 25 мм
• Глибина кольору: 16 біт
• Інтерфейс зв'язку: SPI
• Напруга живлення: до 3 В - 5 В
• Вбудований перетворювач логічних рівнів
• Слот для картки microSD
• Доступні роз'єми:
• EYESPI: 18-контактний FPC з кроком 0,5 мм
• 11-контактний з кроком 2,54 мм
• Чотири монтажні отвори діаметром 2,5 мм
• Розміри: 57,2 x 36,6 x 5,2 мм
• Вага: 9,6 г

IPS TFT-дисплей від Adafruit.
