Grove - LoRa Radio 868MHz - радіомодуль

Опис продукту: Grove - LoRa Radio 868MHz - радіомодуль

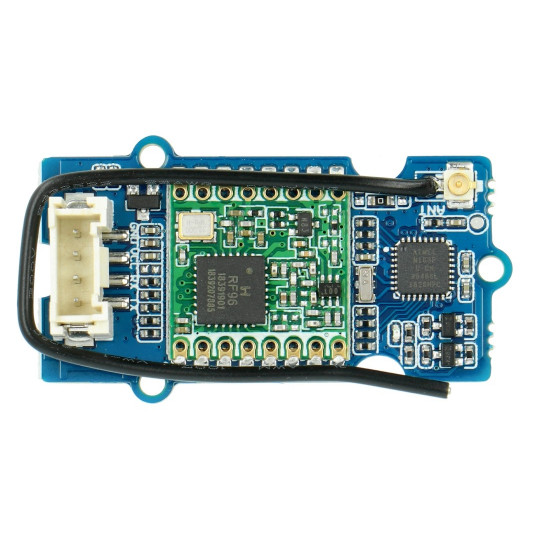

Радіомодуль868 МГц RFM95Велика дальність дії (Long Range: LoRa). Дозволяє передавати дані ввідстані до приблизно 800 м, використовуючи кабель як антену. Модульоснащений роз'ємом u.FLЦе дозволяє підключити додаткову антену. Комплект включає кабель з роз'ємом Grove, адаптований до Seeedstudio Base Shield v2.0. Система працює на 3,3 В та 5 В. Модуль оснащений мікроконтролером ATmega 168, широко використовуваним високопродуктивним, низькоенергетичним чіпом, та чіпом RFM95 на базі SX1276 LoRa.® – це приймач-передавач (передавач-приймач), що забезпечує зв'язок з розширеним спектром на дуже великій відстані та високим опором з мінімальним споживанням енергії. Ми також пропонуємо радіомодуль 433 МГц.

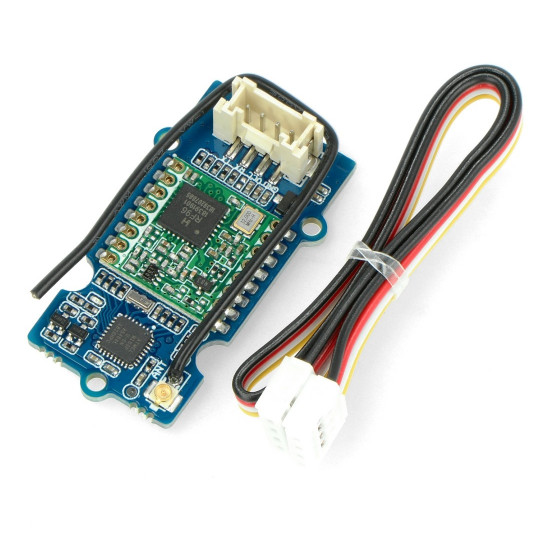

Комплект включає

• Модуль Grove - Lora Radio 868 МГц
• З'єднувальний кабель Grove

Модуль постачається з 4-контактним кабелем для Base Shield версії 2.0.

Технічні характеристики Grove - LoRa Radio 868MHz - Радіомодуль

• Система зв'язку:RFM95 на базі SX1276 LoRa®
• Система керування: ATmega168
• Робоча напруга: від 3,3 В до 5 В
• Споживання енергії:
• Передача: 28 мА
• У режимі очікування: 8,4 мА
• Прийом: 20 мА
• Інтерфейс: UART
• Вбудована антена + роз'єм u.FL
• Робоча частота: 868 МГц
• Робоча температура: від -20 °C до 70 °C
• Вихідна потужність: 100 мВт (20 дБм)
• З'єднувальний кабель у комплекті
• Розміри: 40 x 20 мм

Підключення радіомодуля Grove - LoRa Radio 868 MHz

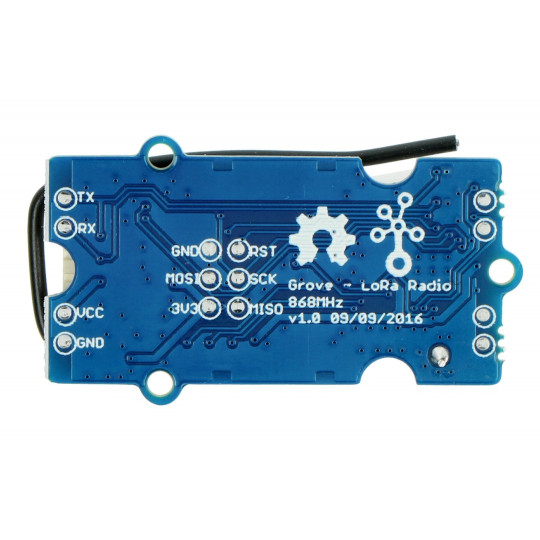

Модуль зв'язується з Arduino через інтерфейс UART. Завдяки роз'єму Grove його можна підключити безпосередньо до плати за допомогою екрану. Базовий щит версії 2.0. Модуль має такі контакти.
