Sharp GP2Y0A51SK0F - аналоговий датчик відстані 2-15 см - Pololu 2450

Опис продукту: Sharp GP2Y0A51SK0F - аналоговий датчик відстані від 2 см до 15 см

Датчик може виявляти об'єкти на відстанях від 2 до 15 см. Вихідний сигнал - це аналоговий сигнал, значення якого залежить від відстані між виявленим об'єктом та датчиком. Чим ближче розташований об'єкт, тим вища вихідна напруга.

Аналоговий датчик відстані.

Виведення

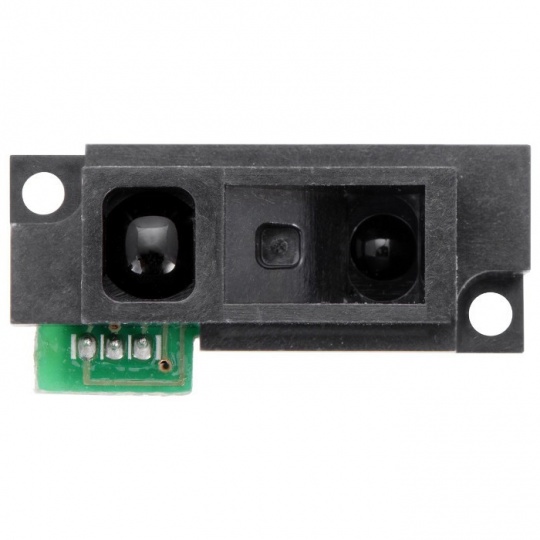

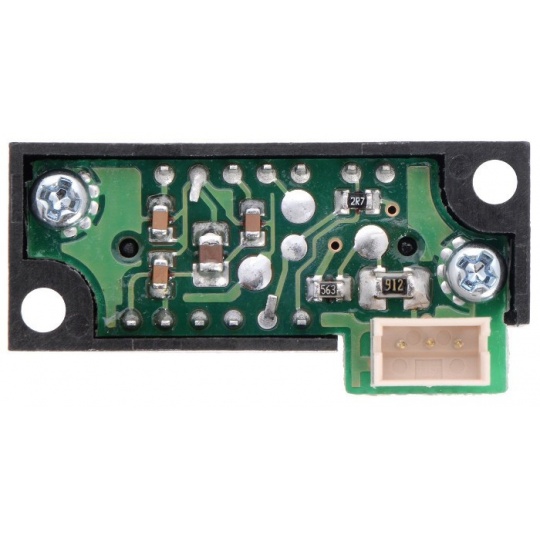

Датчик має три виводи, що закінчуються гніздом з кроком 1 мм (наразі у нас немає сумісного роз'єму). Проводи також можна припаяти безпосередньо до контактних площадок. Якщо дивитися на передню частину датчика зліва направо, то це:

• джерело живлення- Vcc (напруга від 4,5 до 5,5 В),
• маса- ЗЕМЛЯ
• аналоговий вихідний сигнал- Vo, значення якого залежить від відстані між датчиком та виявленим об'єктом.

Sharp GP2Y0A51SK0F - аналоговий датчик відстані від 2 см до 15 см - характеристики

• Діапазон вимірювання від 2 до 15 см
• Напруга живлення від 4,5 В до 5,5 В
• Середнє споживання струму 12 мА
• Частота оновлення: 60 Гц
• Вихід: аналоговий сигнал напруги
• Корпус: 27 x 13,2 x 14,2 мм
• Вага: 2,7 г

Вихідна напруга

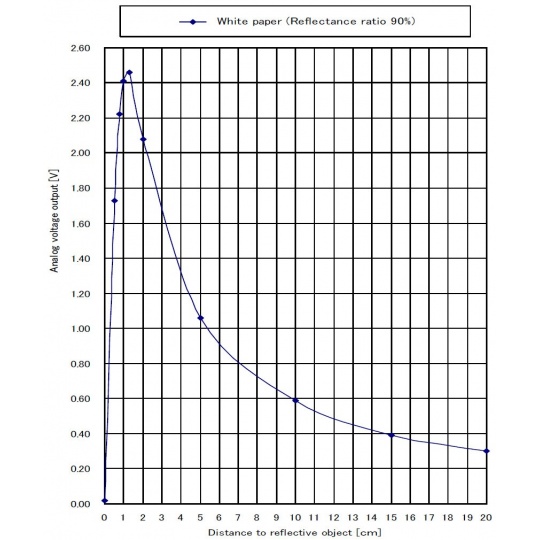

Вихідний сигнал - це аналоговий сигнал напруги, що залежить від відстані до виявленого об'єкта згідно з графіком.

Діаграма.

Ознайомтеся з нашими датчиками відстані!

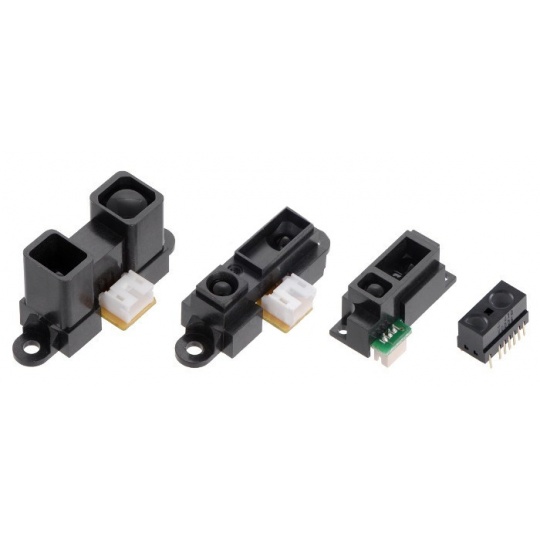

Інші оптичні датчики відстані

Наш магазин пропонує аналогові версії датчиків, що виявляють об'єкти в діапазоні: 4-30 см, 10-80 см, 20-150 см, та цифрові датчики, що виявляють об'єкти в полі зору до: 5 см, 10 см та 40 см.

Аксесуари

Наша пропозиція також включає спеціальний кабель для підключення датчика до будь-якого пристрою.

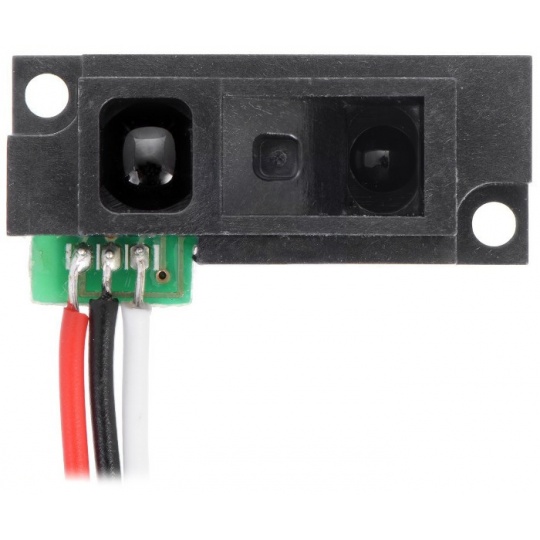

Кабель підключено до датчика. Датчик входить до комплекту; кабель можна придбати окремо.
