Плата розробки BLE400 + модуль Bluetooth 4.0 NRF51822 - Waveshare 9549

Опис продукту: Плата розробки BLE400 + модуль Bluetooth 4.0 NRF51822

Плата розробки з Bluetooth-модулем Core51822 на базі мікросхеми nRF51822. Вона оснащена інтерфейсами UART, I2C та SPI, а також перетворювачем USB-UART CP2102. Працює на напругах 3,3 В та 5 В. Має слот для батареї, що дозволяє живити модуль незалежно від зовнішнього джерела. Плата також містить світлодіоди та кнопки для керування користувачем.

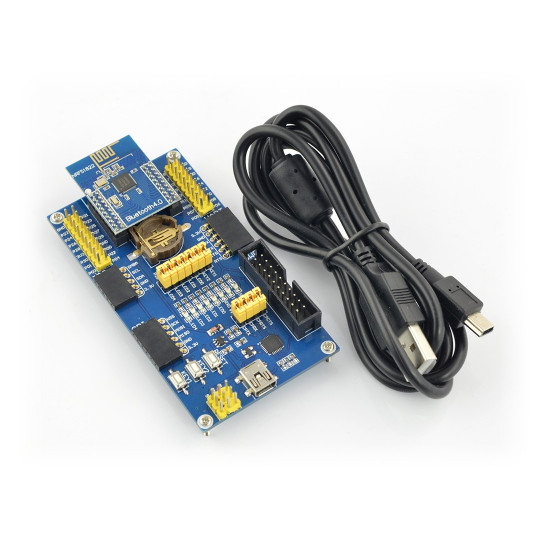

Комплект включає плату BLE400, модуль Core51822 та USB-кабель.

Специфікація

• Core51822
• Мікросхема nRF51822
• Флеш-пам'ять: 256 кБ
• Оперативна пам'ять: 32 кБ
• Дальність зв'язку: до 30 м
• Робоча частота: 2,4 ГГц
• Робоча напруга: від 2 В до 3,6 В
• Робоча температура: від -40 °C до 85 °C
• Вбудована антена
• Крок між штифтами: 2,00 мм
• Розміри модуля: 24,5 x 32,26 мм
• BLE400
• Місце для акумулятора
• USB-UART конвертер
• Світлодіоди та кнопки для використання користувачем
• Інтерфейс I2C, SPI та UART
• Напруга живлення: 3,3 В або 5 В

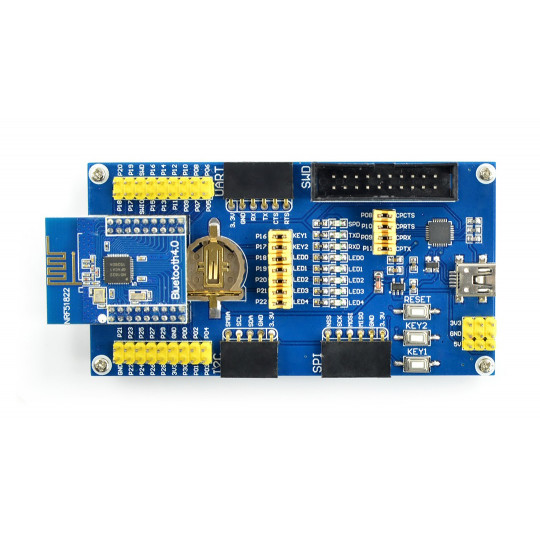

Що на дошці?

1. Роз'єм бездротового модуля, наприклад, Core51822
2. Розпіновки зовнішнього модуля
3. Похідний інтерфейс I2C
4. Похідний інтерфейс SPI
5. Напруга живлення 3,3 В або 5 В
6. Роз'єм USB: передача USB - UART через вбудований перетворювач CP2102
7. Інтерфейс налагодження
8. Інтерфейс UART
9. Місце для акумулятора
10. Світлодіоди користувача
11. Кнопки користувача
12. Кнопка скидання
13. Мікросхема CP2102
14. Перемичка USB-UART
15. Перемичка для світлодіодів та кнопок
