RP2350-Tiny-Kit - Мініатюрна плата розробки RP2350A з USB-адаптером та кабелем FPC - Waveshare 29394

Опис продукту: RP2350-Tiny-Kit - мініатюрна плата розробки RP2350A з USB-адаптером та кабелем FPC - Waveshare 29394

RP2350-Tiny — це компактна плата розробки, заснована наМікроконтролер RP2350Aвід Raspberry Pi, поєднуючидва ядра Arm Cortex-M33iдва ядра Hazard 3 RISC-Vз максимальною тактовою частотою150 МГцДякую.520 кБ SRAMi4 МБ флеш-пам'ятідозволяє реалізовувати складні конструкції та розширені застосування. Модуль з контактами для поверхневого монтажу (SMD) забезпечує легкий монтаж плати на носіях, що робить його придатним для вбудованих застосувань. RP2350-Tiny підтримуєC/C++ та MicroPython, а доступні бібліотеки забезпечують швидкий запуск та інтеграцію з проектами.

RP2350-Tiny-Kit - мініатюрна плата розробки RP2350A з USB-адаптером та кабелем FPC - Waveshare 29394.

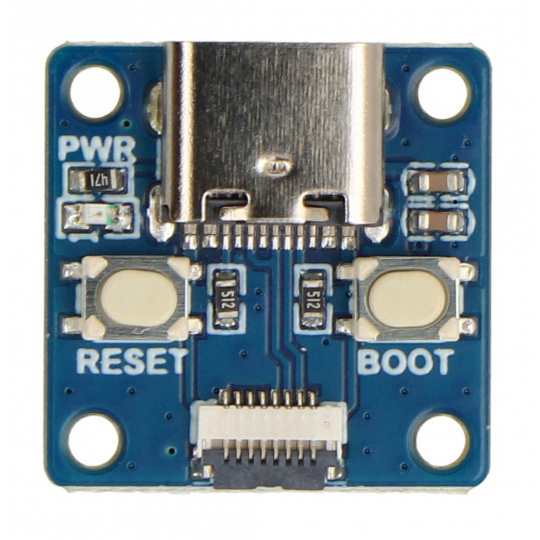

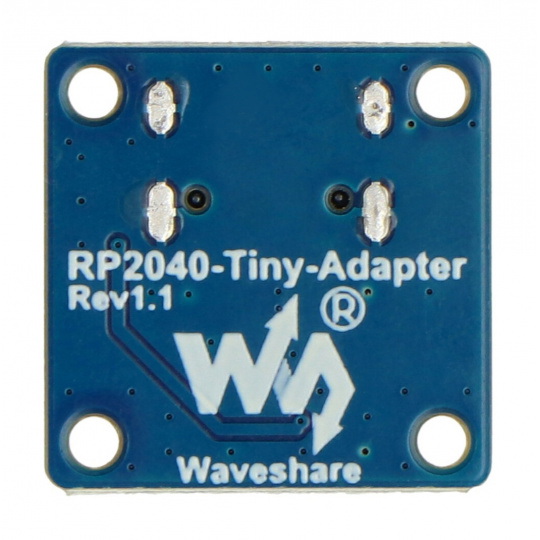

Плата адаптера оснащена роз'ємом USB Type-C.

Спеціальні функції

• Високопродуктивний мікроконтролер:поєднує два ядра Arm Cortex-M33 та два ядра Hazard 3 RISC-V, що працюють на тактовій частоті до 150 МГц, забезпечуючи високу обчислювальну продуктивність
• Пам'ять:4 МБ флеш-пам'яті та 520 кБ SRAM дозволяють виконувати складні програми та зберігати дані
• Порт USB Type-C:доступний через адаптер (входить до комплекту RP2350-Tiny-Kit), підтримує як режими хоста, так і режими пристрою USB 1.1
• Універсальний GPIO:28 багатофункціональних контактів, що налаштовуються для різних потреб дизайну
• Програмований PIO:12 кінцевих автоматів для підтримки користувацьких периферійних пристроїв та розширень
• Комунікаційні інтерфейси:2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП та 16 каналів ШІМ забезпечують широкі можливості підключення датчиків та модулів
• Режими енергозбереження:режими сну та спокою дозволяють мінімізувати споживання енергії в енергозберігаючих проектах
• Підтримка C/C++ та MicroPython:сприяє швидкому прототипуванню та інтеграції з різними проектами

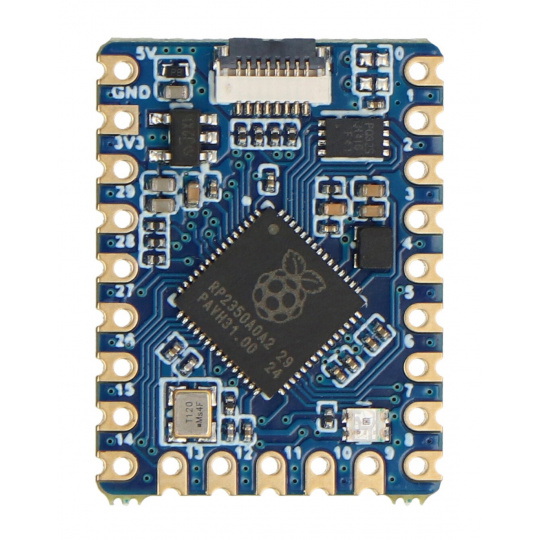

Розташування компонентів на платі

1. Роз'єм FPC
2. Стабілізатор ME6217C33M5G
3. Пам'ять 4 МБ
4. Мікроконтролер RP2350A
5. Світлодіодний індикатор RGB

Розташування компонентів на платі.

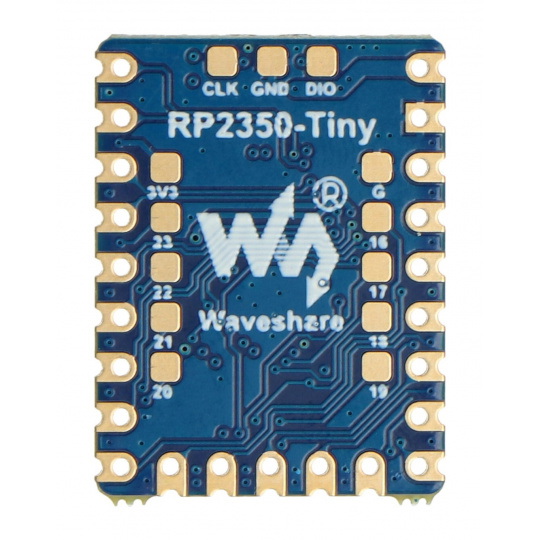

Плата має 28 багатофункціональних контактів GPIO.

Технічні характеристики плати

• Мікроконтролер: RP2350A
• Процесор: двоядерний Arm Cortex-M33 + двоядерний Hazard 3 RISC-V
• Тактова частота: до 150 МГц
• Флеш-пам'ять: 4 МБ
• SRAM-пам'ять: 520 кБ
• GPIO: 28 багатофункціональних контактів
• Програмовані PIO: 12
• Інтерфейси: 2x SPI, 2x I2C, 2x UART, 4x 12-бітний АЦП, 16x ШІМ
• Блок живлення: USB Type-C
• Світлодіод: WS2812 RGB
• Розміри: 18 x 18 мм
• Вага: 3 г

Вміст набору

• 1x RP2350-Tiny
• 1x USB-адаптер типу C
• 1x 8-контактний кабель FPC (~15 см)
