LTR390 - Датчик ультрафіолетового випромінювання - STEMMA QT / Qwiic - для Arduino та Raspberry Pi - Adafruit 4831

Опис продукту: LTR390 - Ультрафіолетовий датчик світла - STEMMA QT / Qwiic - для Arduino та Raspberry Pi - Adafruit 4831

Продукт Adafruit у вигляді датчика світлаультрафіолетовий УФоснащений системоюLTR390Діапазон вимірювань для ALS становитьвід 500 нм до 600 нм, а також для УФАвід 300 нм до 350 нмДатчик сумісний з Arduino та Raspberry Pi, а спеціальні бібліотеки доступні на веб-сайті виробника. Живлячись від напруги від 3 В до 5 В, він використовує шину I2C для зв'язку з модулем контролера.

Схема підключення датчика ультрафіолетового випромінювання за допомогою плати Metro.

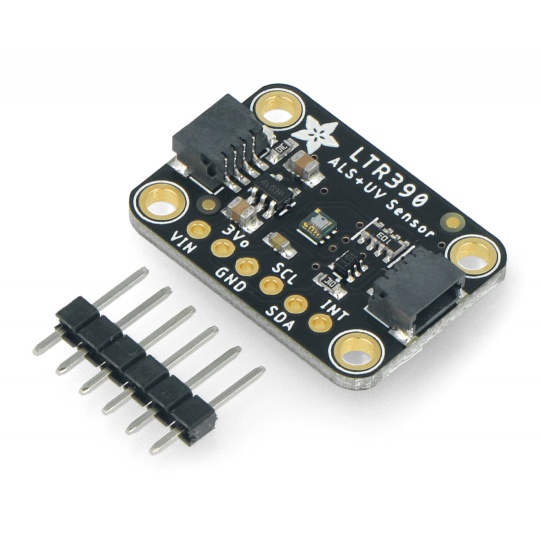

Розпіновка датчика Adafruit

Датчик ультрафіолетового випромінювання можна підключити двома способами. Перший спосіб використовує припойні контактні площадки, до яких потрібно припаяти смужку.золота шпильказ кроком 2,54 мм (входить до комплекту). Як варіант, датчик також має роз'ємSTEMMA QT / Квіік, що дозволяє швидко та зручно підключити модуль без необхідності паяти компоненти.

• VIN-код- напруга живлення контакту в діапазоні від 3 В до 5 В постійного струму.
• 3Vo- Вивід живлення 3,3 В.
• ЗЕМЛЯ- маса системи.
• СКЛ- Логічний контакт I2C, контакт лінії тактової частоти інтерфейсу зв'язку.
• Адвентистська церковна ієрархія- Логічний контакт I2C, контакт лінії передачі даних інтерфейсу зв'язку.
• ВНУТРІШНЄ- основний вивід переривання, може бути налаштований відповідно до індивідуальних потреб.

Технічні характеристики датчика ультрафіолетового випромінювання

• Макет: LTR390
• Діапазон вимірювання:
• ALS: від 500 нм до 600 нм
• УФ-А: від 300 нм до 350 нм
• Напруга живлення: від 3 В до 5 В постійного струму
• Інтерфейс зв'язку: I2C
• Адреса інтерфейсу: 0x53

Вміст набору

• Датчик ультрафіолетового випромінювання
• Смужка Goldpin - растр 2,54 мм
