MP6550 - одноканальний контролер двигуна 22V/1.7A - Pololu 4733

Опис продукту: MP6550 - одноканальний контролер двигуна 22V/1.7A - Pololu 4733

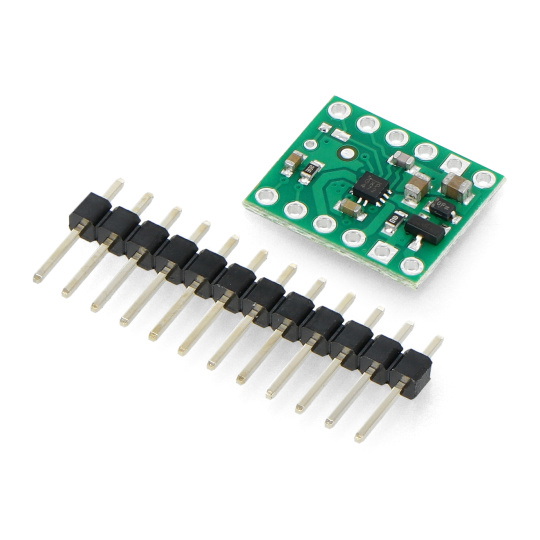

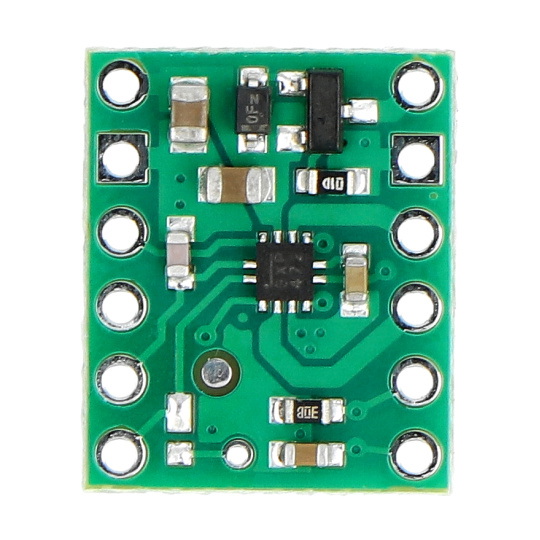

Контролер на основі мікросхемиМП6550дозволяє керувати швидкістю та напрямком обертання одного двигуна постійного струму. Працює з двигунами змінного струму.від 1,8 В до 22 В, з безперервним споживанням струму до 1,7 А. Контролер також витримує піки струму до 2,5 А тривалістю кілька секунд.

Комплект також включає смужку із золотими штифтами для самостійного паяння.

Розпіновка одноканального контролера двигуна MP6550.

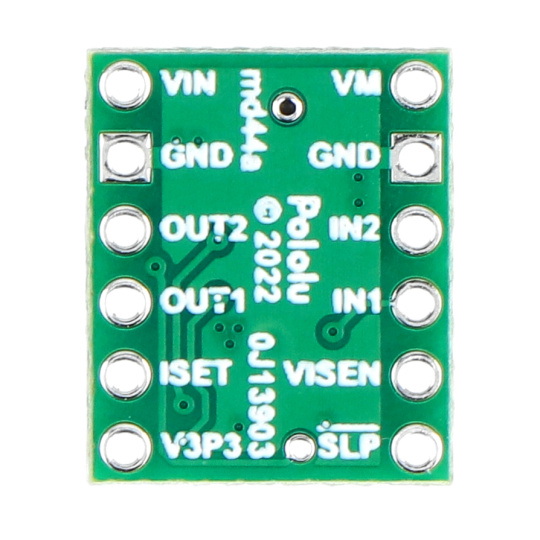

Розпіновка драйвера MP6550

• VIN-код- напруга живлення двигуна в діапазоні від 1,8 В до 22 В із захистом від зворотного підключення
• ЗЕМЛЯ- вага модуля
• ВМ- напруга живлення двигуна в діапазоні від 1,8 В до 22 В без захисту від зворотного підключення.
• ВИХІД1, ВИХІД2- виходи для підключення проводів двигуна
• ВХІД1, ВХІД2- ШІМ-сигнал керування
• СОН- логічний вхід, який перемикає систему в режим сну
• ІСЕТ- висновок для виявлення та обмеження струму; резистор 2 кОм підключений до землі з цього виводу
• ВІСЕН- Вихід датчика струму; цей контакт забезпечує аналогову напругу зворотного зв'язку 200 мВ/А
• V3P3- вихід 3,3 В; за замовчуванням вимкнено

Таблиця статусів

Технічні характеристики контролера MP6550

• Кількість каналів: 1
• Напруга живлення: від 1,8 В до 22 В
• Робоча напруга логічної частини: від 1,8 В до 5 В
• Безперервний струм: 1,7 А
• Максимальний миттєвий струм: 2,5 А
• Частота ШІМ: 100 кГц
• Розміри: 12,7 x 15,24 мм
• Вага: 0,5 г

Вміст набору

• MP6550 - Одноканальний контролер двигуна 22 В/1,7 А - Pololu 4733
• Стрічка Goldpin 1x12 з кроком 2,54 мм

Схема підключення.
