S13V10F5 - підвищувальний/знижувальний перетворювач - 5 В 1 А - Pololu 4083

Опис продукту: S13V10F5 - підвищувальний/знижувальний перетворювач - 5V 1A - Pololu 4083

Підвищувальний/знижувальний перетворювач напругипро вихідну напругу5 Вта поточний ККД1АДіапазон вхідної напруги становитьвід 2,8 В до 22 ВЦей тип перетворювача робить його корисним у випадках, коли напруга живлення може значно змінюватися, наприклад, у випадку з акумуляторами. ККД регулятора...від 85% до 95%і може видавати приблизно 1 А залежно від вхідної напруги. Він має блокування за зниженої напруги, захист від перенапруги на виході та захист від перевантаження по струму. Функція вимкнення за високої температури також допомагає запобігти пошкодженню від перегріву, а функція плавного запуску обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску.

Основні характеристики підвищувально-понижувального перетворювача

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В з точністю 3%
• Типовий максимальний вихідний струм: 1 А
• Типовий ККД: від 85% до 95%, залежно від вхідної напруги та навантаження
• Типовий струм спокою: від 10 мА до 20 мА без навантаження
• Блокування вхідної напруги від зниженої та вхідної напруги від перенапруги
• Функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу
• Захист від перевантаження по струму та відключення від перегріву
• Фіксована частота перемикання: ~500 кГц

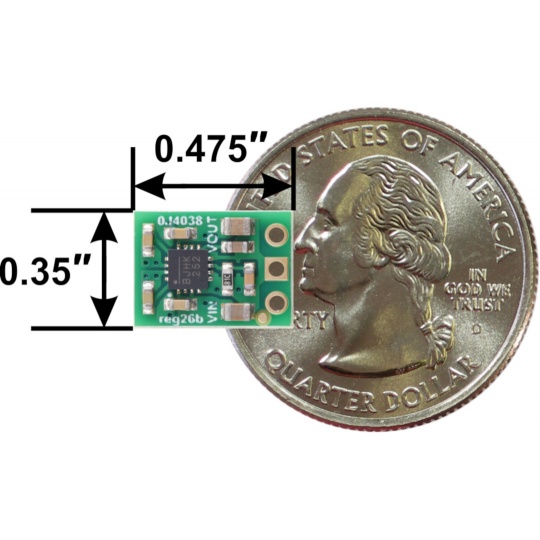

• Компактний розмір: 8,9 x 12,1 x 4,2 мм

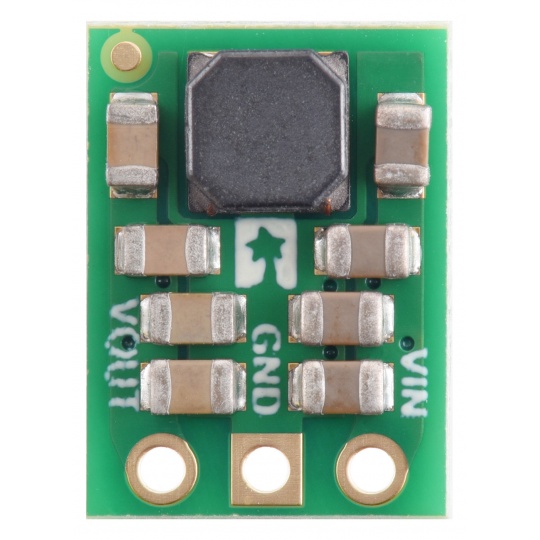

Штифти модуля

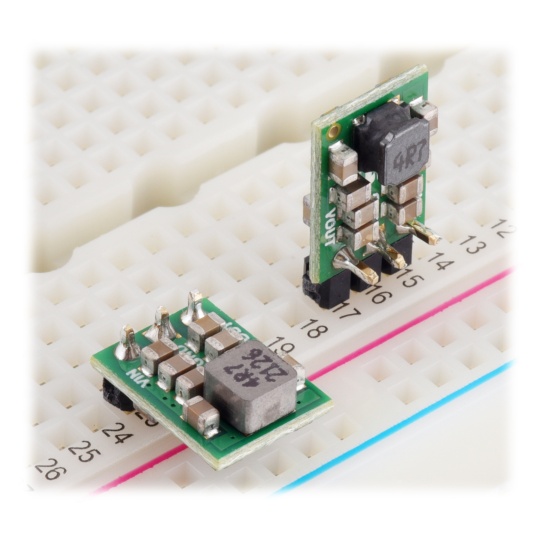

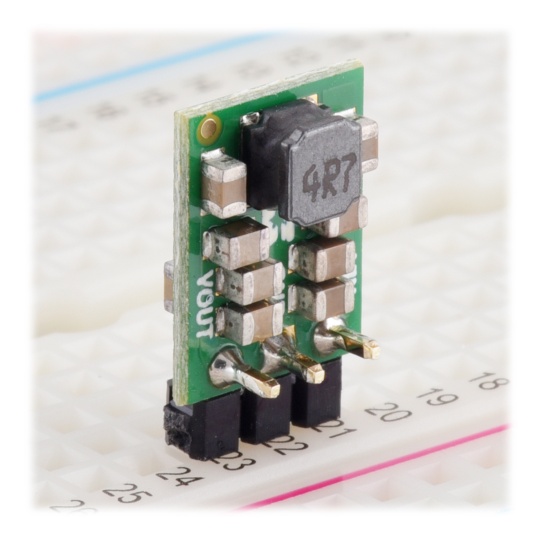

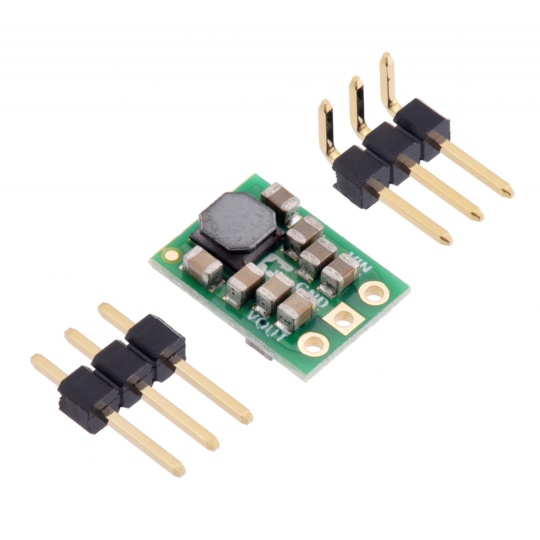

Модуль оснащений трьома роз'ємами:вхідна напруга (VIN),заземлення (GND)івихідна напруга (VOUT)Вхідна напруга (VIN) використовується для живлення перетворювача напругою від 2,8 В до 22 В. Роз'єм VOUT забезпечує вихідну напругу 5 В з перетворювача. Комплект містить роз'єм із золотими контактами для самостійного паяння. Це дозволяє підключати модуль безпосередньо до макетної плати.

Типовий ККД перетворювача

Коефіцієнт корисної дії перетворювача, що визначається як (вихідна потужність) / (вхідна потужність), є важливим показником його продуктивності, особливо коли йдеться про термін служби батареї або виділення тепла.

Максимальний безперервний вихідний струм

Максимальний вихідний струм, якого може досягти регулятор, залежить від вхідної напруги, але також від інших факторів, таких як температура навколишнього середовища, потік повітря та тепловіддача. Графік показує максимальні вихідні струми, які регулятор може безперервно забезпечувати за кімнатної температури без потоку повітря або додаткового тепловідведення.

Струм спокою системи

Струм спокою – це струм, який перетворювач використовує для власного живлення, а графік показує його як вхідну напругу.

Технічні характеристики модуля підвищувального/понижувального перетворювача Pololu

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В
• Безперервний вихідний струм: типовий 1 А
• Максимальний струм спокою: 20 мА
• Розміри: 8,9 x 12,1 x 4,2 мм
• Вага: 0,6 г
