Дводіапазонний GPS-модуль L1+L5 з GNSS-чіпом LC29H(AA) - накладка для Raspberry Pi - Waveshare 25278

Опис продукту: Дводіапазонний GPS-модуль L1 + L5 з GNSS-чіпом LC29H(AA) - накладка для Raspberry Pi - Waveshare 25278

GPS-модуль з GNSS-приймачемLC29Hdo – це сучасне рішення для застосувань, що потребують точного позиціонування, використовуючиДводіапазонні сигнали L1 та L5та сумісність з багатьма системамиГНССЗменшуючи вплив багатопроменевості в складних міських умовах, цей модуль значно покращує точність позиціонування, зберігаючи при цьомумінімальне споживання енергіїОснащений вбудованим малошумним підсилювачем (ЛНА) та фільтр акустичних хвиль (ПИЛА), досягає виняткової чутливості та стійкості до перешкод. Він підтримує 40-контактний роз'єм розширення GPIO та має 4 світлодіодні індикатори, що інформують про робочий стан модуля. Він єідеально підходить для моніторингу в режимі реального часута застосунки для економіки спільного використання, що підтримують розвиток таких проектів, як дрони, розумне сільськогосподарське обладнання, спільні двоколісні транспортні засоби та багато інших.

Дводіапазонний GPS-модуль L1 + L5 з GNSS-чіпом LC29H(AA) - накладка для Raspberry Pi - Waveshare 25278.

Дводіапазонний GPS-модуль з GNSS-приймачем LC29H, що підтримує діапазони L1 та L5.

Основні характеристики GPS-модуля для Raspberry Pi

• Підтримує одночасне відстеження сигналів діапазонів L1 та L5 і кількох систем GNSS (GPS, BDS, GLONASS, Galileo, QZSS), що підвищує точність позиціонування при низькому енергоспоживанні.
• Оснащений вбудованим малошумним підсилювачем (LNA) та акустичним фільтром SAW, що забезпечує високу чутливість та сильну перешкодостійкість.
• Ідеально підходить для систем відстеження в режимі реального часу та пристроїв, таких як дрони, розумні сільськогосподарські машини, двоколісні транспортні засоби тощо.
• Підтримує стандартні роз'єми розширення GPIO та плати серій Raspberry Pi та Jetson Nano.
• Він підтримує системи допомоги у позиціонуванні (WAAS, EGNOS, MSAS, GAGAN) та технологію EASY, що дозволяє швидко визначати місцезнаходження навіть без сигналу.
• Він має вбудований слот для батареї ML1220 для зберігання ефемеридної інформації та швидкого запуску, а також 4 світлодіодні індикатори для контролю робочого стану модуля.

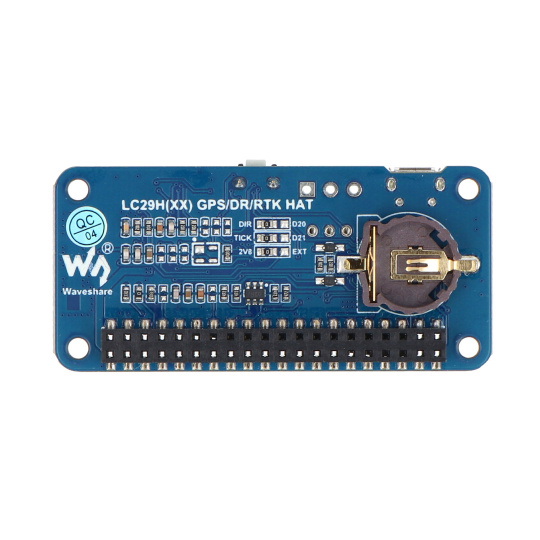

Розподіл компонентів на платі

Розташування компонентів на платі.

Технологія EASY™

Технологія EASY™ – це інноваційне рішення, що використовується в модулі LC29H. Її основне призначення –покращення часу першої локації(TTFF) та стабільність позиціонування, навіть в умовах обмеженої видимості супутників. Працюючи за принципом використання збережених даних, він дозволяєшвидке та ефективне позиціонування, навіть у ситуаціях, коли немає супутникового сигналу. Ця програма значно пришвидшує позиціонування, що є критично важливим у випадках, коли час і точність мають вирішальне значення.

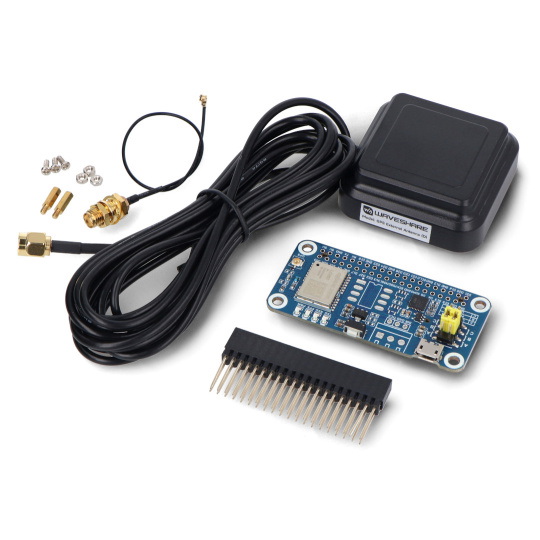

Вміст набору

• Дводіапазонний GPS-модуль L1+L5 з GNSS-чіпом LC29H(AA) - накладка для Raspberry Pi - Waveshare 25278
• 2x 20-контактний роз'єм типу "мама"
• Зовнішня GPS-антена (D)
• Кабель IPEX 1 - SMA
• Набір гвинтів

Технічні характеристики модуля

• Чіп: LC29H
• Смуга частот:
  • GPS/QZSS: L1C/A, L5
  • БДС: B1I, B2a
  • Галілео: E1, E5a
  • ГЛОНАСС: L1
• Прийом сигналу: GPS, SBAS, QZSS, GLONASS, BeiDou, Galileo
• Підтримка SBAS: WAAS, EGNOS, MSAS, GAGAN
• Час запису: холодний старт: 26 с, гарячий старт: 1 с
• Чутливість збору даних: -147 дБм
• Чутливість відстеження: -165 дБм
• Чутливість повторного захвату: -159 дБм
• Чутливість позиціонування: 1 м CEP (PVT)
• Найвища висота: 10 000 м
• Максимальна швидкість: 500 м/с
• Інтерфейс зв'язку: UART
• Протокол зв'язку: NMEA 0183 V4.10, RTCM 3.x
• Напруга: 5 В (живлення через контакт 5 В або USB-вхід)
• Споживання струму: до 40 мА при 5 В
• Робоча температура: від -40ºC до 85ºC
• Сумісний з Raspberry Pi
• Розміри: 65 мм x 30,5 мм

Вміст набору.
