Алюмінієве кріплення сервоприводу - чорне

Опис продукту: Алюмінієве кріплення сервоприводу - чорне

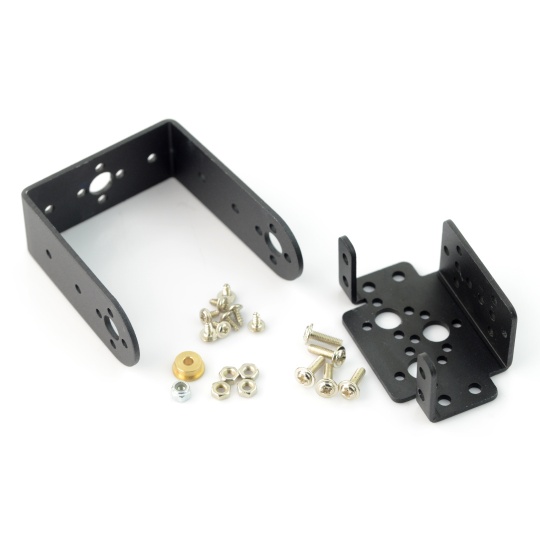

Алюмінієві кріплення сервоприводів з розмірами58 x 37 x 25 ммі важить 15 г. Підходить для сервоприводів MG995 та MG996. Монтажні гвинти також входять до комплекту.

Технічні характеристики кріплення сервоприводу

• Матеріал: метал
• Розміри: 58 x 37 x 25 мм
• Вага: 15 г

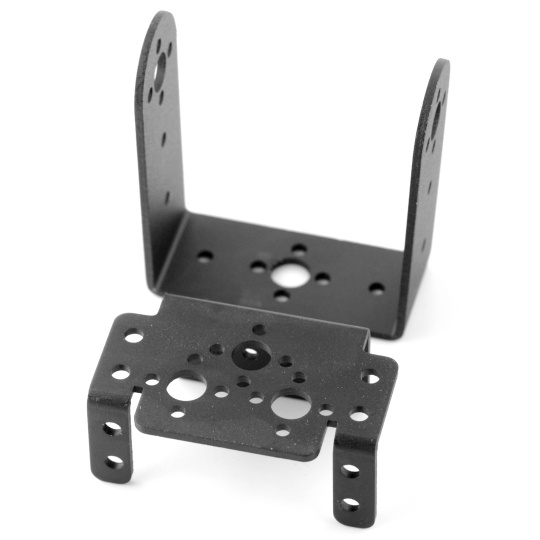

Алюмінієвий тримач сервоприводу – чорного кольору – складається з двох елементів: С-подібного затискача та основного тримача у вигляді перфорованої пластини, оснащеного трьома вигнутими кронштейнами для кріплення сервоприводу.

Розумна геометрія та розташування монтажних отворів дозволяють підключити два сервоприводи, надаючи користувачеві два ступені свободи по перпендикулярних осях. Таке розташування, відоме як панорамування/нахил, використовується, серед іншого, для позиціонування легких камер, а також для побудови кінематичних ланцюгів для інших застосувань, таких як крокуючі роботи, мехатронні маніпулятори тощо.

Монтаж ручки

Наше кріплення розроблено для використання зі стандартними сервоприводами. Монтажні отвори та відстань між важелями забезпечують повну сумісність з популярними сервоприводами MG995 (15 кг*см) та MG996.

Перший сервопривід слід прикрутити до тонких важелів основного кріплення, переконавшись, що сервопривід розташований між ними та третім, широким важелем. До цієї підготовленої збірки можна прикріпити U-подібний затискач. Отвори на кінцях його важелів призначені для розміщення важеля керування першого сервоприводу та латунної втулки, встановленої на протилежному боці, яка разом з гвинтом та самоконтрящоюся гайкою утворює простий підшипник. Другий сервопривід (якщо цього вимагає запланована конструкція) слід встановити до основи основного кріплення, забезпечуючи два ступені свободи, згадані раніше. Під час складання пам’ятайте, що компоненти потрібно збирати в правильному порядку – у деяких випадках неправильний порядок може перешкодити вам перейти до наступних кроків.
