Cytron MDDRC10 - Двоканальний контролер двигуна постійного струму 10A 7V-30V

Опис продукту: Cytron MDDRC10 - двоканальний контролер двигуна постійного струму 10A 7V-30V

ДвоканальнийКонтролер двигуна постійного струму з напругою живленнявід 7 В до 30 ВБезперервне споживання струму на канал становить10 А, і миттєві30 АПісля ввімкнення контролера відбувається автоматичне калібрування. Модуль контролера також оснащений ручними кнопками, які дозволяють швидко тестувати систему. Інформація про стан виходу двигуна відображається світлодіодами. Контролер також має запобіжні механізми для захисту модуля від надмірної напруги.

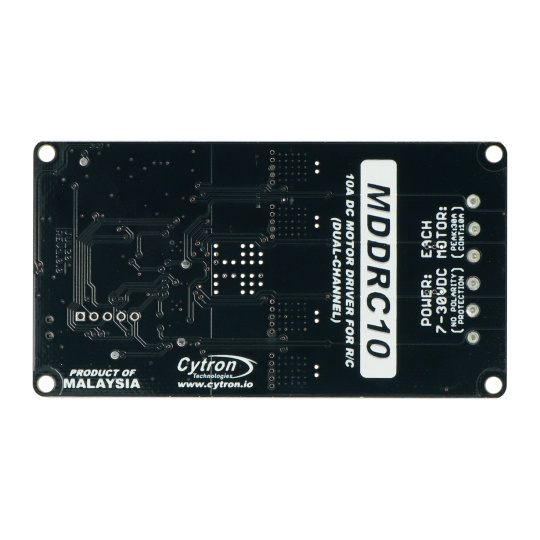

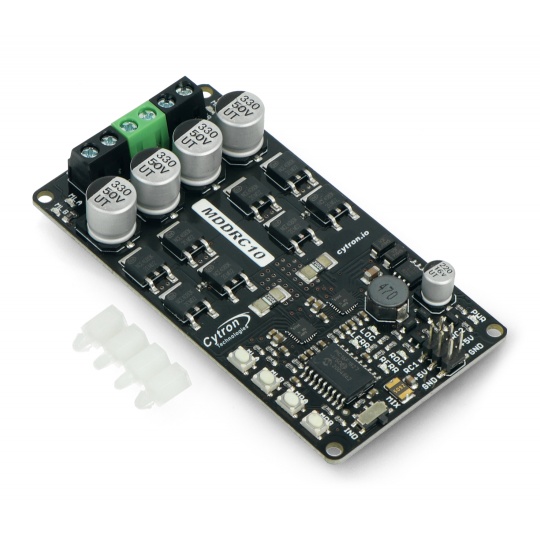

Двоканальний контролер двигуна постійного струму MDDRC10 виробництва Cytron.

Схема підключення контролера Cytron MDDRC10 з двома двигунами постійного струму та блоком живлення.

Розпиновки Cytron MDDRC10

Контролер Cytron MDDRC10 оснащений 6 гвинтовими роз'ємами, до яких слід підключати двигуни та блок живлення. Напруга живлення повинна бути від 7 В до 30 В. Схема підключення показана на фотографії нижче.

Технічні характеристики

• Функція Plug and Play та керування безпосередньо з рівня пульта дистанційного керування
• Автоматичне калібрування після ввімкнення контролера
• Два режими введення на вибір
• Двонаправлене керування для двох щіткових двигунів постійного струму
• Робоча напруга: від 7 В до 30 В постійного струму
• Максимальне споживання струму двигуна:
• безперервний: 10 А
• короткочасний: 30 А
• Кількість каналів: 2
• Оснащений кнопками для швидкого тестування системи
• Інформація про стан потужності двигуна за допомогою світлодіодів
• Частота ШІМ-регулювання швидкості: до 20 кГц
• Захист: перевантаження по струму з активним обмеженням струму та відключення при зниженій напрузі
• Термічний захист
• Розміри: 88,90 x 48,3 мм

Модуль оснащений кнопками, що дозволяють швидко протестувати систему.

Комплект також включає нейлонові проставки для кріплення модуля з іншими пристроями.

Вміст набору

• Контролер двигуна постійного струму
• Розпірні втулки - 4 шт.
