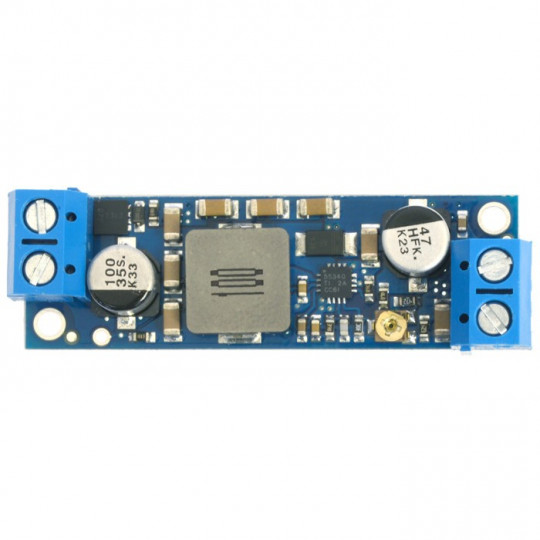

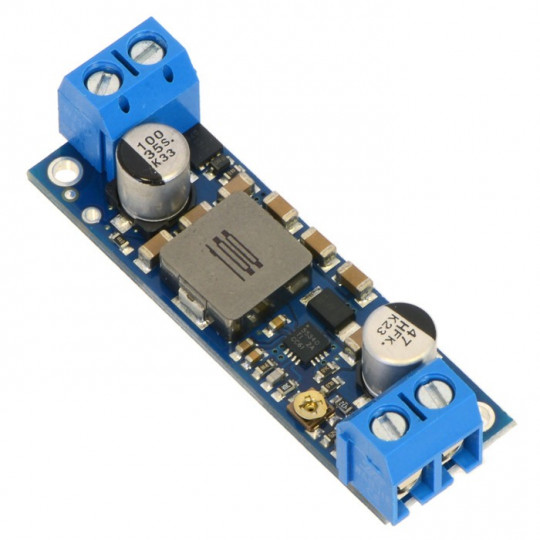

U3V50ALV - підвищувальний перетворювач - регульований 4-12V 5A - Pololu 2570

Опис продукту: Pololu U3V50ALV - підвищувальний перетворювач - регульований 4-12 В 5 А

Регулятор, який збільшує вхідну напругу з 2,9 В до 12 В до вихідного значення, яке можна вибрати потенціометром від 4 В до 12 В, за умови, що вихідна напруга не може перевищувати вхідну напругу. Схема може обробляти максимальний вхідний струм 5 А та має ККД 80-95%. Вихідний струм залежить від вхідної напруги, вихідної напруги та ККД перетворювача. Як правило, це значення близько до вхідного струму, тобто 5 А. Детальну інформацію можна знайти на діаграмах нижче.

Сімейство U3V50x пропонує дві версії перетворювачів з регульованою вихідною напругою: U3V50ALV (4 - 12 В), U3V50AHV (9 - 30 В). Також доступні версії з постійною напругою: 5 В, 6 В, 9 В, 12 В та 24 В. Усі версії пристроїв U3V50x схожі, для легкої ідентифікації на звороті є порожнє місце, куди можна додати власні позначки за допомогою маркера.

Технічні характеристики перетворювача

• Вхідна напруга: від 2,9 В до 12 В
• Регульована вихідна напруга: від 4 В до 12 В
• Максимальний струмвхід: 5 А
• Вихідний струм:
• Струм споживання системою: до 8 мА
• ККД 80 - 95%
• Безпека:
• Перед зміною підключення живлення
• Термічний – вимикає систему, коли температура занадто висока
• Блокування живлення при занадто низькій напрузі живлення - нижче 2,5 В
• Два монтажні отвори для гвинтів M2

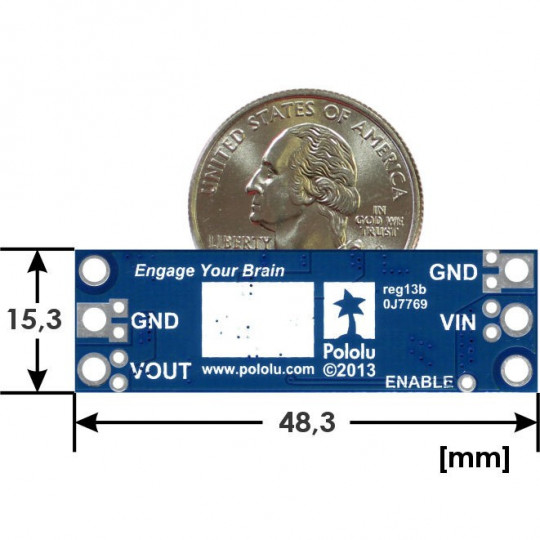

• Розміри: 10,4 x 15,3 x 48,3 мм
• Вага (без роз'ємів): 7,5 г

Підключення

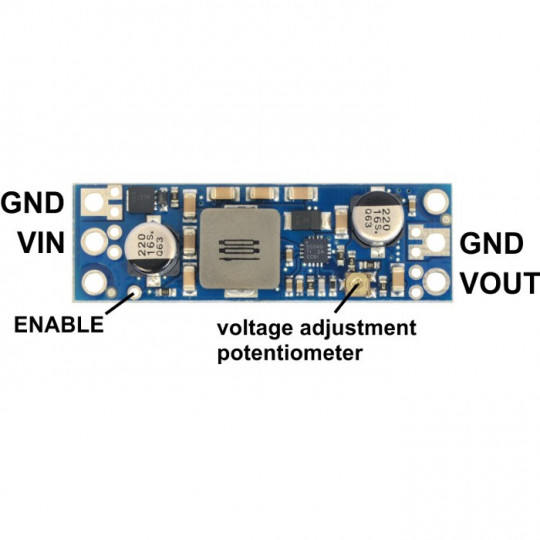

Модуль має чотири контакти:

• VIN-код- вхідна напруга не повинна перевищувати значення вихідної напруги.
• ЗЕМЛЯ- масовий потенціал.
• ВИХІД- вихідна напруга. У випадку регульованого варіанту вибирається за допомогою потенціометра.
• УВІМКНУТИ- перемикає систему в стан низького енергоспоживання. За замовчуванням, контакт підтягується до напруги живлення VIN через резистор 100 кОм. Це означає, що якщо контакт залишити непідключеним, перетворювач за замовчуванням увімкнений. Щоб перевести систему в режим очікування, необхідно забезпечити низький стан (нижче 0,7 В). У цьому випадку модуль споживає лише струм, що протікає через резистор 100 кОм, який коливається від 10 мкА до 20 мкА залежно від підключеної вхідної напруги.

Роз'єми мають відповідне маркування на платі. Крок розташування цоколів становить 5 мм для роз'ємів ARK та 2,54 мм длязолота шпилькащо дозволяє встановити модуль уконтактна пластинаабопідключення за допомогою кабелі.

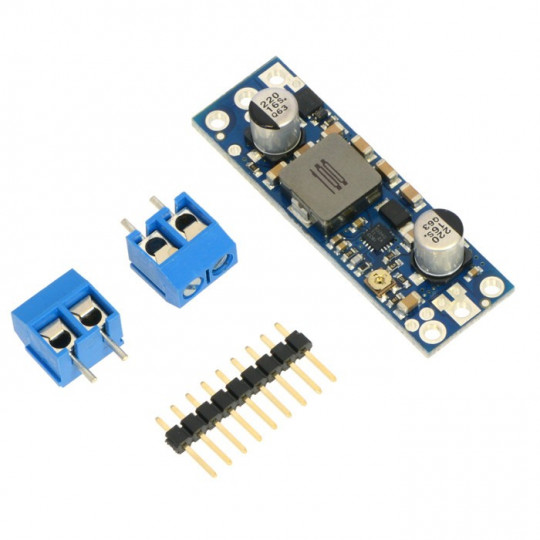

У комплект входять роз'єми для самостійної пайки. Ви можете вибрати популярні золоті контакти або сильнострумові клеми ARK. Завдяки більш товстому шару друкованої плати кінці роз’ємів не виступають за межі макета.

Вибір вихідної напруги

Напруга встановлюється за допомогою потенціометра. Для вибору відповідного значення можна використовувати мультиметр і невелике резистивне навантаження (наприклад, резистор 10-100 кОм). Поворот потенціометра за годинниковою стрілкою збільшує вихідну напругу. Дотик до потенціометра або самого кола рукою чи пальцем може вплинути на вихідну напругу, тому радимо бути обережними під час цього.

Вихідний струм та ефективність системи

ККД перетворювача залежить від вхідної напруги та вибраної вихідної напруги. У середньому він коливається від 80% до 95%. Вихідний струм є функцією вхідної напруги, вихідної напруги та ККД перетворювача. Зазвичай це значення становить близько вхідного струму, тобто 5 А.

Рис.: Вибір вихідної напруги.

Рис.: ККД системи при вихідній напрузі 5 В.

Рис.: ККД системи при вихідній напрузі 6 В.

Рис.: ККД системи при вихідній напрузі 9 В.

Рис.: ККД системи при вихідній напрузі 12 В.

Рис.: ККД системи при вихідній напрузі 18 В.

Рис.: ККД системи при вихідній напрузі 24 В.

Таким чином, максимальний вихідний струм пропорційний відношенню вхідної напруги до вихідної напруги. Крім того, його значення може залежати від зовнішніх факторів, таких як температура, потік повітря або тип використовуваного радіатора. Якщо вхідний струм перевищує 5 А, вихідна напруга почне падати нижче встановленого значення.
