U3V16F9 - підвищувальний перетворювач - 9V 2A - Pololu 4944

Опис продукту: U3V16F9 - підвищувальний перетворювач - 9 В 2 А - Pololu 4944

Підвищувальний перетворювач марки Pololu з вихідною напругою9 Вта ефективність2АНапруга живлення становитьвід 1,3 В до 16 ВМінімальна напруга, необхідна для запуску, становить 2,7 В. Типовий ККД перетворювача становитьвід 85% до 95%, залежно від вхідної напруги та навантаження. Вихідний струм пропорційний вхідному струму, корисній дії та коефіцієнту підсилення VOUT до VIN.

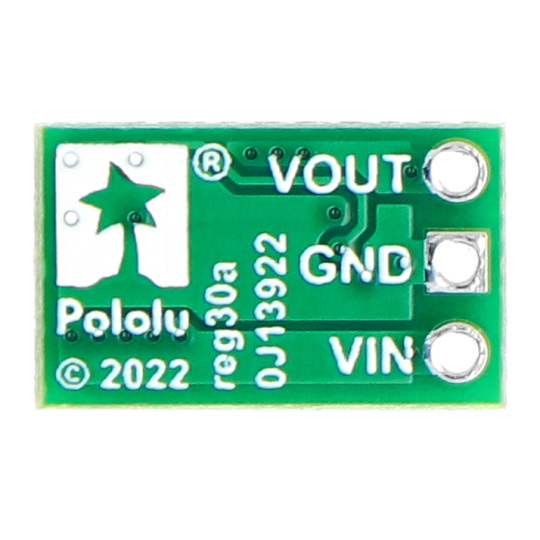

Розпіновка перетворювача U3V16F9.

Розпіновки перетворювача U3V16F9

• ВИХІД- вихідна напруга 9 В
• ЗЕМЛЯ- системне заземлення (спільне для VIN та VOUT)
• VIN-код- вхідна напруга від 2,7 В до 16 В (після запуску системи вхідна напруга може впасти щонайменше до 1,3 В)

Скачки напруги

Під час подачі живлення на модуль початковий струм може спричинити небезпечні сплески напруги, які значно вищі за вхідну напругу. Дослідження Pololu визначили, що для вхідної напруги вище 9 В сплески можуть мати амплітуду, достатню для пошкодження модуля. Для захисту від цього небажаного явища рекомендується припаяти конденсатор ємністю щонайменше 33 мкФ якомога ближче до контактів живлення перетворювача.

ККД системи перетворювача

ККД визначається як відношення вихідної потужності до вхідної потужності (Вихідна потужність)/(Вхідна потужність). Це один з найважливіших параметрів перетворювача, особливо під час роботи з портативними джерелами енергії.

ККД по струму перетворювача U3V16F9.

Елементи, що входять до комплекту.

Технічні характеристики перетворювача U3V16F9

• Вхідна напруга: від 1,3 В до 16 В
• Мінімальна пускова напруга: 2,7 В
• Вихідна напруга: 9 В (точність 4%)
• Максимальний вхідний струм: 2 А
• Вхідний струм у безперервному режимі: до 1,6 А
• Частота комутації: приблизно 1,2 МГц при великих навантаженнях
• Ефективність системи: від 85% до 95%
• Захист: перегрів, функція плавного запуску, блокування при зниженій напрузі
• Розміри: 13,1 x 8,1 x 3 мм
• Вага: 0,4 г

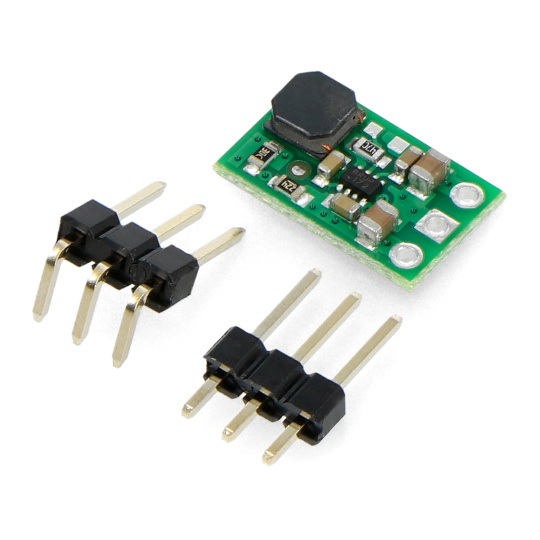

Вміст набору

• U3V16F9 - підвищувальний перетворювач - 9 В 2 А - Pololu 4944
• Стрічка Goldpin, пряма, 3-контактна, крок 2,54 мм
• Стрічка Goldpin, кутова, 3-контактна, крок 2,54 мм
