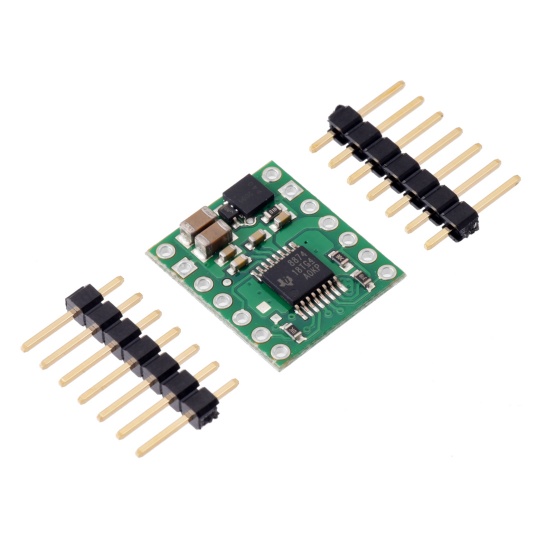

DRV8874 - одноканальний контролер двигуна 37V/2.1A - Pololu 4035

Опис продукту: DRV8874 - Одноканальний драйвер двигуна 37V/2.1A - Pololu 4035

ОдноканальнийКонтролер двигуна постійного струму від Pololu, оснащений системоюДРВ8874Живиться від напруги.від 4,5 В до 37 ВБезперервний струм на канал становить2.1А(до 6 А протягом 1 секунди). Це дозволяє легко керувати швидкістю та напрямком двигуна за допомогою лише двох виводів мікроконтролера. Контролер також оснащений захистом від зворотної полярності, зниженої напруги, перевантаження по струму та перегріву.

Підключення контролера DRV8874

Напруга живлення двигуна в діапазоні від 4,5 В до 37 В повинна бути підключена до виводу VIN або VM. У типовому застосуванні достатньо підключити дві лінії керування: вибір напрямку обертання PHASE та ШІМ-керування швидкістю до виводу ENABLE. За замовчуванням контролер знаходиться в режимі сну - для виходу з нього необхідно подавати напругу в діапазоні від 1,8 В до 5,5 В на вивод SLEEP. DRV8874 пропонує три можливі режими керування:

• ФАЗА / УВІМК. (PH / EH)
• ШІМ (ВХІД / ВХІД)
• Через незалежний напівміст

Технічні характеристики контролера двигуна DRV8874

• Кількість каналів: 1
• Напруга живлення: від 4,5 В до 37 В
• Безперервний струм на канал: 2,1 А
• Миттєвий струм на канал: 6 А
• Максимальна частота ШІМ: 100 Гц
• Мінімальна логічна напруга: 1,8 В
• Максимальна логічна напруга: 5,5 В
• Захист від зворотної полярності
• Розміри: 15,2 x 17,8 мм
• Вага: 0,9 г
