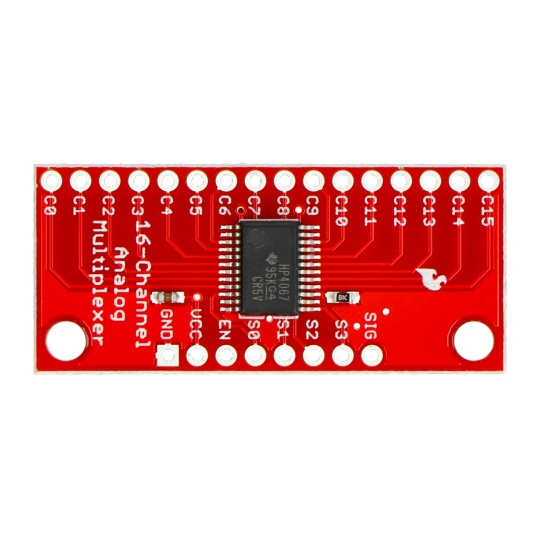

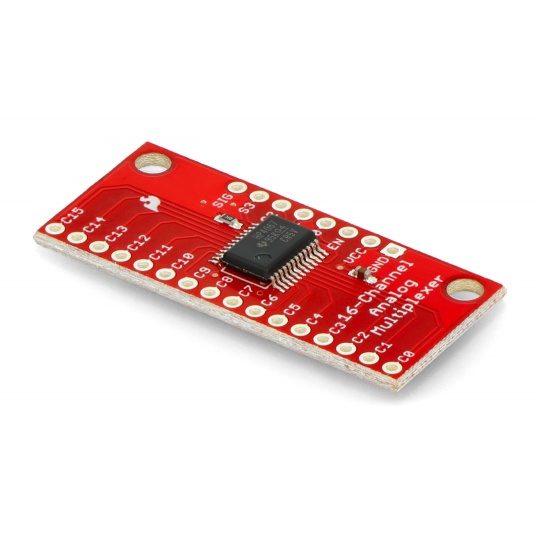

Модуль аналого-цифрового мультиплексора 74HC4067 - SparkFun BOB-09056

Опис товару: Модуль з аналого-цифровим мультиплексором 74HC4067 - SparkFun

Модуль з 16-канальним мультиплексором CD74HC4067 (документація) дозволяє підключати до 16 сигналів на один аналоговий вихід. Система також може працювати з цифровими сигналами і як демультиплексор (в іншому напрямку). Це означає, що до одного контакту можна виводити до 16 сигналів або до одного контакту можна підключити 16 датчиків. Модуль живиться напругою від 2 В до 6 В.

Штифти є контактними майданчиками для паяння, що дозволяє здійснювати пайку золоті роз'єми(крок 2,54 мм). Завдяки їм можна підключити систему доконтактна пластинаабо головний модуль (наприклад,STM32DiscoveryЧиАрдуїно) використовуючи кабелі.

Підключення модуля

Схема мультиплексора/демультиплексора діє як перемикач. Вона спрямовує сигнал із загального виводу (позначеного COM на схемі, SIG на платі) до одного з 16 каналів (CHANxx). Вона також може працювати у зворотному напрямку, перенаправляючи сигнал з одного з 16 каналів на загальний вихід. Модуль коректно працює як з цифровими, так і з аналоговими сигналами – напруга не може перевищувати напругу живлення (VCC).

Для керування мультиплексором підключіть цифрові контакти S0-S3 та надайте відповідну двійкову адресу. Деталі доступні в документації.

Модуль також працює з цифровими сигналами. Це означає, що його можна використовувати для перемикання інтерфейсів зв'язку. Наприклад, підключивши один послідовний контакт TX, можна зв'язатися з 16 приймачами RX. Аналогічно, він працює з шинами I2C, SPI та іншими.

Технічні характеристики:

• Напруга живлення: від 2 В до 6 В
• Сумісний зі стандартами CMOS та TTL
• Вихідний струм на канал: до 25 мА
• Робоча температура: від -55°C до 125°C
• Параметри при живленні від 4,5 В:
• Опір комутованого каналу (увімкнено): 70 Ом
• Час відгуку: 6 нс
