Опис продукту: Feather ESP32-S3 - модуль WiFi, GPIO - сумісний з Arduino - Adafruit 5323

Ще одна плата Adafruit із серії Feather. Модуль базується наESP32-S3, оснащений8 МБ флеш-пам'яті, не має вбудованої пам'яті PSRAM. Двоядерна система Espressif з тактовою частотою240 МГц,був оснащений засобами зв'язкуWi-FiіНизьке енергоспоживання Bluetoothта власний порт USB Type-C. Продукт використовується в проектах у сфері Інтернету речей (IoT), розумного одягу та домашньої автоматизації.

Що таке Feather ESP32-S3

Feather ESP32-S3 — це невеликий модуль, оснащений мікроконтролером Espressif, що підтримує зв'язок через WiFi та Bluetooth.низьке енергоспоживанняЗавдяки невеликому розміру, його можна успішно використовувати в таких проектах, як Інтернет речей та домашня автоматизація. Feather ESP32-S3 базується на...двоядерний Процесор Tensilica 240 МГцВін має 8 МБ флеш-пам'яті, але не оснащений PSRAM. Він підтримує, серед іншого, вимірювання часу прольоту (ToF). Продукт оснащений вбудованим USB.

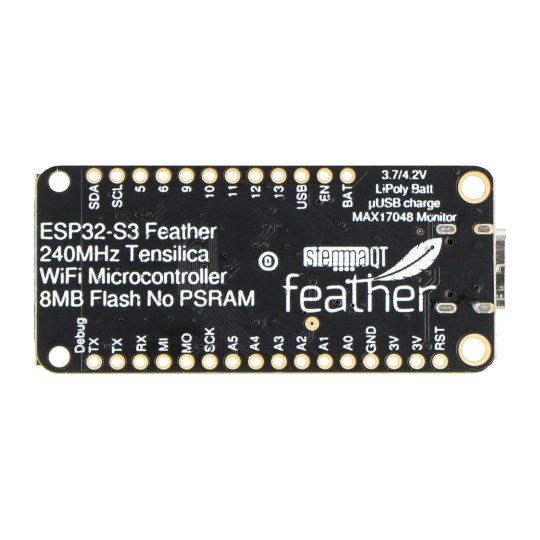

Опис розпіновки

• Вбудований порт USB C: Використовується для живлення та програмування плати. Дозволяє заряджати літій-полімерний акумулятор, підключений до роз'єму JST.
• Роз'єм JST 2-PH, підключений до мікросхеми зарядного пристрою Li-Pol: до нього можна підключити Li-Pol 3.7/4.2V ємністю 250mAh або більше.
• Світлодіод CHG: Світлодіод світиться під час заряджання акумулятора. Після завершення заряджання світлодіод вимикається. Якщо акумулятор не підключено, світлодіод може швидко блимати.
• GND: Спільна земля для всієї потужності та логіки.
• BAT: Позитивна напруга від/до 2-контактного роз'єму JST для додаткового літій-полімерного акумулятора.
• USB: Позитивна напруга від/до роз'єму USB C, якщо підключено USB.
• EN: Вивід стабілізатора напруги 3,3 В.
• 3,3 В: вихід стабілізатора 3,3 В (миттєвий струм 500 мА).

Базова розпіновка термотрансформатора Feather ESP-S3

• Виводи A0 - A5 - можуть використовуватися як аналогові входи
• Шина SPI:
  • SCK: контакт лінії тактової частоти SPI
  • MOSI: вихід мікроконтролера SPI/вхід датчика
  • MISO: Вхід/Вихід мікроконтролера SPI
• Інтерфейс UART
  • RX: контакт приймача UART
  • TX: контакт передавача UART
• Інтерфейс I2C (спільний для роз'єму STEMMA QT)
  • SCL: контакт тактової частоти шини I2C
  • SDA: контакт даних шини I2C
• Цифрові виводи: D5, D6, D9 - D13

Технічні характеристики модуля Feather ESP32-S3

• Чіпсет: Tensilica Dual-Core 240 МГц
• Флеш-пам'ять: 8 МБ
• USB: Type C - для програмування та живлення
• Роз'єм JST 2-PH із зарядним пристроєм для літій-полімерних акумуляторів
• Схема контролю роботи від батареї MAX17048 (при живленні від літій-полімерної батареї)
• Кнопки скидання налаштувань та DFU (BOOT0)
• Роз'єм STEMMA QT для пристроїв I2C
• Світлодіоди, що інформують про стан роботи та заряджання модуля (також підтримка NeoPixel)
• Низьке енергоспоживання до 100 мкА в режимі сну при живленні від батареї
• Сумісний з Arduino або CircuitPython
• Розміри: 52,4 мм x 22,8 мм x 7,2 мм
• Вага: 6,3 г

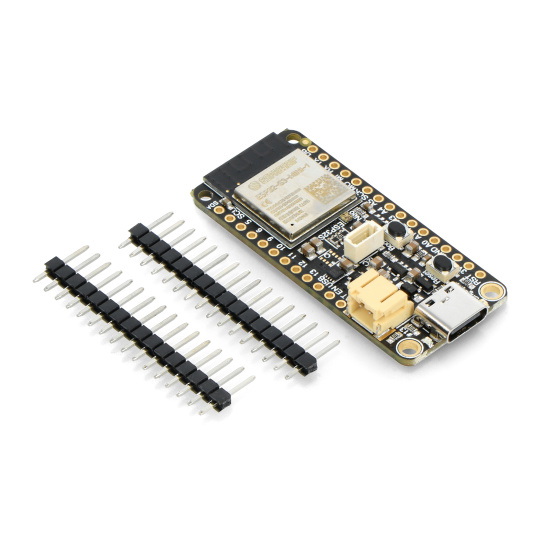

Вміст набору

• 1x Feather ESP32-S3 - модуль WiFi, GPIO - сумісний з Arduino - Adafruit 5323
• 2 контакти GPIO для самостійного паяння
