Генератор функцій LongWei LW-1641 2 МГц - 1 канал

Опис продукту: Функціональний генератор LongWei LW-1641 2 МГц – 1 канал

LW-1641 — це високоякісний функціональний генератор сигналів від LongWei, розроблений з урахуванням стабільності, широкої смуги пропускання та функціональності. Він дозволяє генеруватидо семи різних пробіжок: синусоїдальний, прямокутний, трикутний, пилкоподібний та імпульсний - у позитивному та негативному варіантах. Генератор також пропонуєможливість налаштування симетрії, зміщення постійного струмуіспівпраця з системами TTL / CMOSВбудований частотомір дозволяє вимірювати зовнішні сигнали в діапазонівід 1 Гц до 30 МГцІдеальне обладнання для лабораторій, шкіл, майстерень та інженерних проектів.

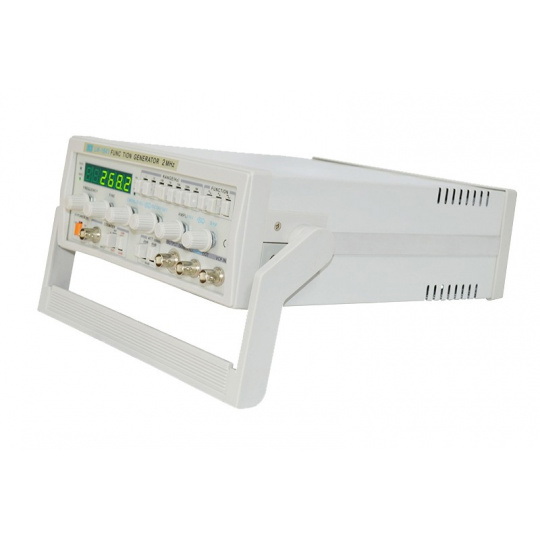

Генератор функцій LongWei LW-1641 2 МГц - 1 канал.

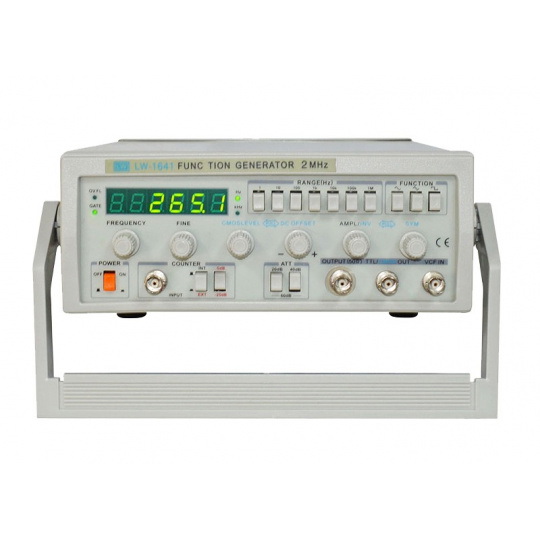

Генерує багато форм вихідного сигналу.

Основні характеристики генератора

• Діапазон частот від 0,1 Гц до 2 МГц- дозволяє генерувати сигнали від дуже низьких до високих частот, що корисно в широкому спектрі лабораторних застосувань
• Широкий вибір форм хвиль- дозволяє тестувати різні типи електронних та сигнальних систем
• Вихід TTL/CMOS, сумісний з цифровою логікою- може бути безпосередньо підключений до мікроконтролерів та цифрових тестових систем
• Регульована симетрія форми хвилі від 90:10 до 10:90- дозволяє встановити точний робочий цикл для прямокутних та імпульсних сигналів
• Синусоїдальний сигнал з низьким рівнем спотворень< 1%- забезпечує високу якість сигналів для точних вимірювань
• Вихід з регульованим зміщенням DC ±10 В- дозволяє зміщувати рівень сигналу, корисно в аналогових тестах
• Швидкий час наростання прямокутного сигналу< 100 ns- забезпечує різкий фронт сигналу, ідеально підходить для тестування високошвидкісних цифрових схем
• Ослаблення сигналу 20 дБ або 40 дБ- полегшує узгодження рівня сигналу з чутливістю тестованої системи
• Вхід VCF- можливість керування частотою сигналу за допомогою зовнішньої напруги
• Вбудований частотомір до 30 МГц- дозволяє вимірювати частоту зовнішніх сигналів з високою точністю

Практичне застосування

LW-1641 працює ідеальноу технічній освіті, тестуванні аналогових та цифрових систем, наукових дослідженнях та обслуговуванні електронного обладнанняo. Завдяки низькому рівню спотворень та широкій функціональності, він використовується як у дослідницьких лабораторіях, так і серед любителів та дизайнерів.

Підтримує підрахунок частоти від 1 Гц до 30 МГц.

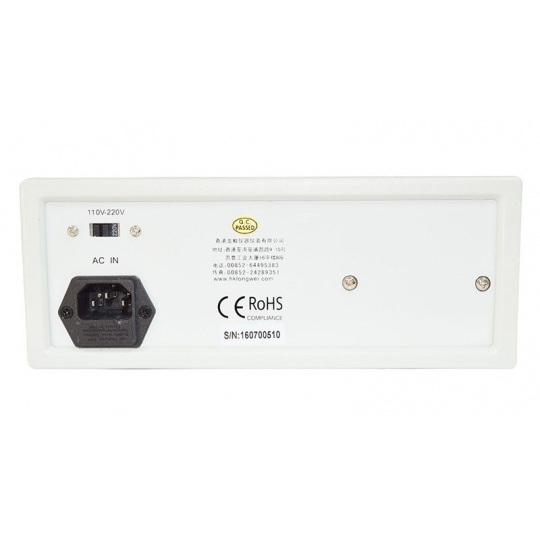

Генератор працює від напруги живлення від 110 В до 220 В.

Технічні характеристики генератора функцій

• Модель: LW-1641
• Діапазон частот: від 0,1 Гц до 2 МГц
• Вихідні форми сигналів: синусоїдальна, трикутна, прямокутна, позитивний та негативний імпульс, позитивна та негативна пилкоподібна форма
• Вихідний імпеданс: 50 Ом ± 10%
• Амплітуда сигналу: ≥ 50 Вп-п
• Діапазон напруги постійного струму (зсув): від 0 В до ±10 В, плавне регулювання
• Регулювання симетрії форми хвилі: від 90:10 до 10:90
• Час наростання прямокутної хвилі:< 100 ns
• Характеристики синусоїди: спотворення< 1% (w zakresie od 10 Hz do 100 kHz)
• Частотна характеристика: від 0,1 Гц до 100 кГц: ≤ ± 0,5 дБ; від 100 кГц до 2 МГц: ≤ ± 1 дБ
• Вихід TTL/CMOS:
  • Рівні TTL: низькі< 0,4 V, wysoki >3,5 В/л
  • Рівні CMOS: Низький< 0,5 V, wysoki regulowany od 5 V do 14 V
  • Час наростання імпульсу:< 100 ns
• Вхід VCF (частотно-регульований за напругою):
  • Діапазон вхідної напруги: від -5 В до 0 В ±10%
  • Діапазон частотної модуляції: макс. 1000:1
  • Тип вхідного сигналу: постійний струм - 1 кГц
• Частотомір
  • Діапазон вимірювання: від 1 Гц до 30 МГц (для сигналів ≥ 10 В розмах-розмах)
  • Вхідний імпеданс: ≥ 1 МОм / 20 пФ
  • Чутливість: ≥ 100 мВ RMS
  • Максимальна вхідна напруга: 150 В (змінний + постійний струм)
  • Вхідне затухання: 20 дБ
  • Точність вимірювання: ≤ 0,003% ± 1 цифра
• Напруга живлення: 220 В ± 10% або 110 В ± 10%, 50/60 Гц
• Споживана потужність: 10 Вт
• Розміри: 270 x 225 x 90 мм
• Вага: 2,5 кг

Вміст набору

• 1x Генератор сигналів LW-1641
• 1x шнур живлення
• 1 вимірювальний дріт 50 Ом
• 1x BNC-кабель
• 2 запобіжники
