Модуль живлення Power Delivery Dummy Breakout - з роз'ємом USB C - HUSB238 - Adafruit 5807

Опис продукту: Модуль живлення Power Delivery Dummy Breakout - з роз'ємом USB C - HUSB238 - Adafruit 5807

Модуль розгалуження живлення Adafruit Power Delivery Dummy зі схемоюHUSB238забезпечує динамічнийвибір напруги та струмудоставлено портомUSB-C, пропонуючи широкий діапазон вихідних значень:від 5 В до 20 В,при максимальному струмі5 АЦе стільки ж, скільки100 Втживлення, яке можна використовувати для живлення різних пристроїв. Плата дозволяє встановлювати параметри вручну за допомогоюсветри, а більш досвідчені користувачі можуть використовувати інтерфейсI2Cдля динамічного налаштування параметрів живлення. Модуль можна використовувати в проектах, що потребують напруги більше стандартних 5 В, а такожяк перетворювач живлення USB Cдля пристроїв постійного струму. Інтегрована функція узгодження USB PD (Power Delivery) забезпечує автоматичний вибір відповідної напруги та струму від джерела живлення, що робить його чудовим інструментом для проектів DIY, побутової електроніки та професійних додатків.

Power Delivery Dummy Breakout - модуль живлення з роз'ємом USB C - HUSB238 - Adafruit 5807.

Модуль дозволяє отримувати до 100 Вт через USB C.

Основні особливості модуля

• Чіп HUSB238: дозволяє налаштовувати напругу та струм за допомогою перемичок або I2C.
• Діапазон напруги: виберіть між 5 В, 9 В, 12 В, 15 В, 18 В та 20 В.
• Потужність до 100 Вт: максимальна вихідна напруга 20 В при 5 А, ідеально підходить для складніших проектів.
• Конфігурація за допомогою перемичок: налаштування без мікроконтролера, вибір напруги та струму шляхом зміни перемичок.
• Конфігурація I2Cдинамічне налаштування напруги та струму за допомогою I2C, з можливістю інтеграції з мікропроцесорами.
• Універсальне використанняможе використовуватися з різними блоками живлення USB C, як для низьковольтних пристроїв, так і для тих, що потребують вищої потужності.

Конфігурація перемичок

За замовчуванням плата налаштована на вихідну напругу 5 В/1 А, яку забезпечує будь-який зарядний пристрій USB C. Щоб вибрати іншу напругу (наприклад, 9 В, 12 В, 15 В, 18 В або 20 В),просто розріжте перемичку 5V та припаяйте відповідну перемичку, що відповідає вибраній напрузі. Також можна встановити струм від 2 А до 3 А, хоча на практиці сам пристрій споживає стільки струму, скільки забезпечує джерело живлення.

Конфігурація через I2C

Використання конфігурації I2C дещо вимогливіше. Оскільки вихідна напруга (Vout) може сягати 20 В, плата не має вбудованого стабілізатора напруги або підтягувальних резисторів. Щоб використовувати цей режим,вам потрібно підключити плату до мікроконтролера або мінікомп'ютера, який має окреме джерело живлення (або здатний регулювати напругу до 20 В, якщо ви плануєте використовувати таку високу напругу), та додайте підтягуючі резистори для I2C до відповідного логічного рівня. Потім, використовуючи приклад коду, ви можете динамічно зчитувати доступні напруги та струми з USB Type-C та вибирати потрібні параметри. Перемички використовуються для початкового налаштування після ввімкнення живлення, але параметри можна змінювати динамічно після отримання команд через I2C.

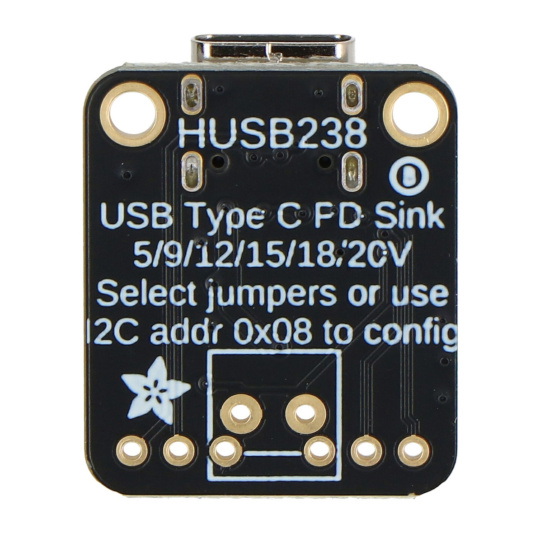

Для вибору напруги можна використовувати перемичку або конфігурацію I2C.

Елементи, що входять до комплекту.

Технічні характеристики роз'єму для манекена живлення

• Вбудований чіп: HUSB238
• Робоча напруга: 5 В, 9 В, 12 В, 15 В, 18 В та 20 В
• Максимальний струм: 5 А
• Максимальна потужність: 100 Вт (20 В при 5 А)
• Конфігурація: перемички вибору напруги та струму, опціонально I2C
• Роз'єми: USB Type-C, паяльні контактні площадки
• Розміри модуля: 24,5 x 20,2 x 4,9 мм
• Вага: 2,2 г

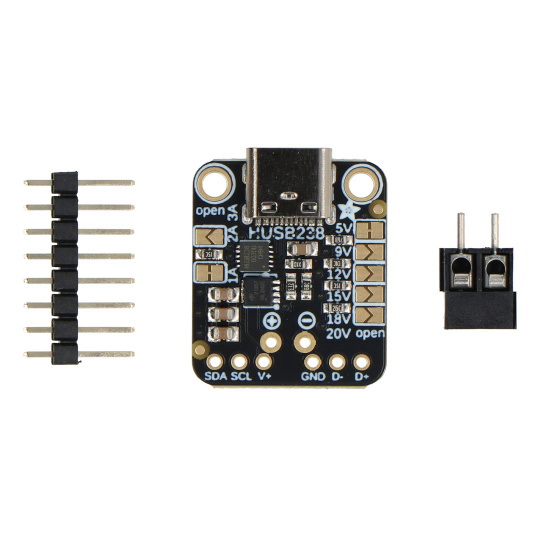

Вміст набору

• Модуль живлення Power Delivery Dummy Breakout - з роз'ємом USB C -
• 2-контактний гвинтовий роз'єм
• Роз'єм Goldpin чоловічий, прямий, 8-контактний
