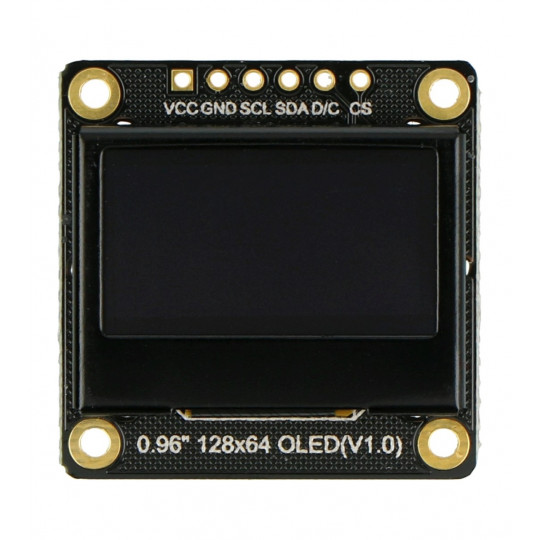

Монохромний графічний OLED-дисплей 0,96 дюйма 128x64 пікселів I2C/SPI - DFRobot DFR0650
1 503 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 1884695883
Опис продукту: 0,96-дюймовий монохромний графічний OLED-дисплей 128x64px I2C/SPI - DFRobot DFR0650
Монохромний OLED-графічний дисплей з діагоналлю0,96 дюйма і роздільна здатність 128 x 64 пікселівМодуль на основі макетаSSD1306використовує інтерфейс для зв'язку з мікроконтролеромI2C або SPI, за замовчуванням використовується I2C. Він характеризується високою контрастністю та низьким енергоспоживанням. Екран живиться від напруги3,3 В або 5 ВСумісний з Arduino, ESP32, FireBeetle та іншими.
Монохромний графічний OLED-дисплей діагоналлю 0,96 дюйма.
Продукт, сумісний з Arduino Виробник підготував його для користувачів Arduino. |
Основні характеристики монохромного OLED-дисплея
- OLED-дисплей із самопідсвічуванням.
- Контрольовані пікселі та низьке енергоспоживання.
- Зв'язок I2C / SPI - I2C за замовчуванням.
- Підтримує скидання налаштувань при ввімкненні.
Увага! Коли екран не використовується, вимкніть його. Занадто тривале відображення зображення може зменшити яскравість окремих пікселів. |

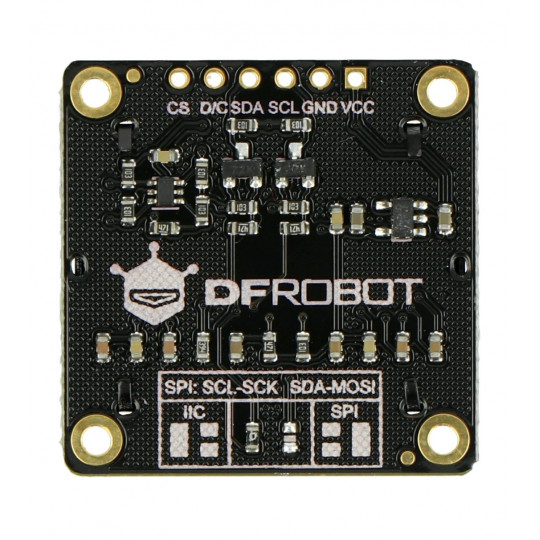

Підключення графічного OLED-дисплея 0,96 дюйма
Модуль оснащений роз'ємами Goldpin з кроком 2,54 мм та з'єднується через інтерфейс I2C або SPI. Опис окремих контактів можна знайти в таблиці.
Розпіновка дисплея.
| Закріпити | Символ | Опис |
|---|---|---|
| 1 | Віртуальний кредитний центр (VCC) | Напруга живлення від 3,3 В до 5,0 В. |
| 2 | ЗЕМЛЯ | Маса системи. |
| 3 | СКЛ | Лінія тактової частоти I2C / SPI. |
| 4 | Адвентистська церковна ієрархія | Лінія передачі даних I2C / SPI. |
| 5 | Податковий сертифікат | Вивід передачі даних команди SPI. |
| 6 | КС | Вибір SPI-чіпа. |
Застосування OLED-дисплея
- Термометр
- Погода
- Дисплей кухонних ваг
- Датчик якості повітря
- Невелика ігрова консоль
- Вітрина для розумного одягу
Технічні характеристики монохромного OLED-дисплея
- Робоча напруга: 3,3 В та 5 В
- Колір персонажа: білий
- Кількість пікселів: 128 x 64
- Інтерфейс: I2C (за замовчуванням) / SPI
- Адреса I2C: 0x3C
- Чіп: SSD1306
- Яскравість: 180 кд/м2
- Споживання енергії при повному підсвічуванні:
- I2C: приблизно 24 мА
- SPI: приблизно 27 мА
- Споживання енергії з вимкненим підсвічуванням:
- I2C: приблизно 2 мА
- SPI: приблизно 2,87 мА
- Робоча температура: від -30°C до 70°C
- Площа відображення: 21,744 x 10,864 мм
- Розміри: 30 x 30 мм
- Вага: 4,2 г
| Користувальницькі характеристики | |
|---|---|
| Напруга живлення від | 3,3 В |
| Подавайте напругу на | 5,0 В |
| Розділений екран | 128 х 64 пікселі |
| Сенсорний екран | Немає |
| Екран — діагональ | 0,96 |
| Екран — інтерфейс | I2C |
| Екранний тип | OLED |
| Вага паковання | 0,01 кг |
| Висота паковання | 2,5 см |
| глибина паковання | 6,3 см |
| Ширина паковання | 5,5 см |
- Ціна: 1 503 ₴
