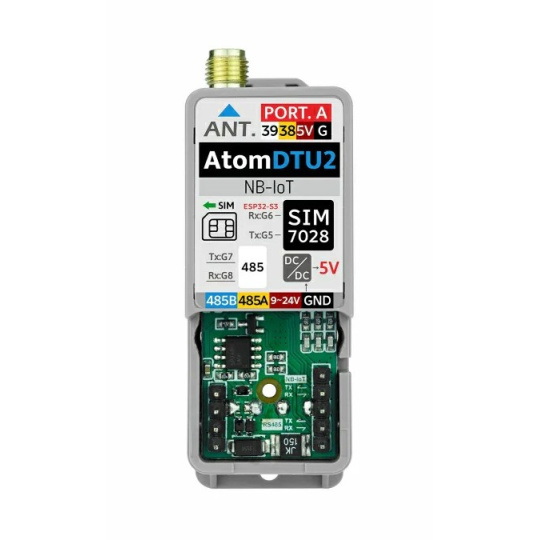

Atom DTU NB-IoT2 - Модуль зв'язку Cat-NB з антеною - SIM7028 - для модулів розробки M5Atom - M5Stack K059-B

Опис продукту: Atom DTU NB-IoT2 - комунікаційний модуль Cat-NB з антеною - SIM7028 - для модулів розробки M5Atom - M5Stack K059-B

Atom DTU NB-IoT2 від M5Stack — це вдосконаленийблок передачі даних (DTU)розроблений для застосувань NB-IoT. Оснащений модулемSIM7028, підтримуєглобальні діапазони Cat-NB, що пропонує широкі можливості застосування по всьому світу.Контролер AtomS3 Lite входить до комплектудозволяє налаштувати модуль відповідно до ваших індивідуальних потреб. Завдяки зовнішній SMA-антені модуль забезпечує чудову стабільність та якість сигналу. Він підтримує численні мережеві протоколи, зокремаTCP, MQTT, HTTP та TLS, і пропонує швидкість передачі 127 кбіт/с (DL) та 159 кбіт/с (UL). Atom DTU NB-IoT2 має відкриту архітектуру, яка дозволяє модифікувати програмне забезпечення та інтегруватися з датчиками через інтерфейси.RS485, I2C або GroveІдеально підходить для застосувань з низькою затримкою, таких як віддалений моніторинг, телемедицина та відстеження активів.Компактні розміри та кріплення на рейкузабезпечують легке встановлення в промислових умовах.

Atom DTU NB-IoT2 - комунікаційний модуль Cat-NB з антеною - SIM7028 - для модулів розробки M5Atom - M5Stack K059-B.

Комплект включає модуль розробки AtomS3 Lite, але також сумісний з іншими контролерами серії Atom.

Основні характеристики Atom DTU NB-IoT2

• Глобальні діапазони Cat-NB:Модуль SIM7028 підтримує діапазони, що дозволяє використовувати пристрій у всьому світі.
• Висока стабільність сигналу:Зовнішня SMA-антена покращує якість передачі та мінімізує перешкоди
• Відкритий код:Сумісність з AtomS3, AtomS3 Lite, Atom Matrix та Atom Lite дозволяє налаштувати пристрій відповідно до ваших конкретних потреб
• Інтерфейси розширення:Підтримка RS485, I2C та Grove для підключення датчиків та виконавчих механізмів
• Працює з кількома протоколами:підтримує TCP, MQTT, HTTP, TLS та інші протоколи
• Компактний дизайн:Розміри 65,3 x 28,7 x 24 мм та кріплення на рейку для легкої інтеграції

Підключення та сумісність модулів

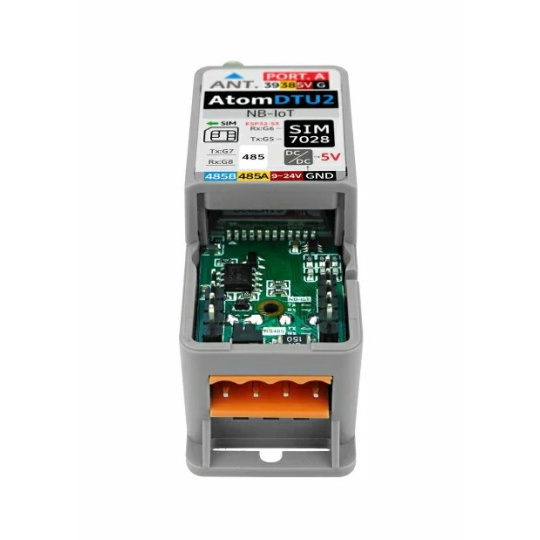

Atom DTU NB-IoT2 забезпечує просте підключення завдяки інтерфейсамRS485, I2C та Grove, що дозволяє інтеграцію з датчиками та акторами. Зв'язок відбувається черезUART зі швидкістю 115200 біт/сМодуль сумісний з контролерами AtomS3, AtomS3 Lite, Atom Matrix та Atom Lite, що забезпечує гнучкість для застосувань Інтернету речей та адаптивність до різних потреб проектування.

Застосування модуля

• Моніторинг та дистанційне керування в промислових застосуваннях
• Відстеження активів та транспортних засобів
• Застосування Інтернету речей у телемедицині та системах розумного міста
• Підтримка технологій розумного міста, включаючи міські велосипеди та інфраструктуру

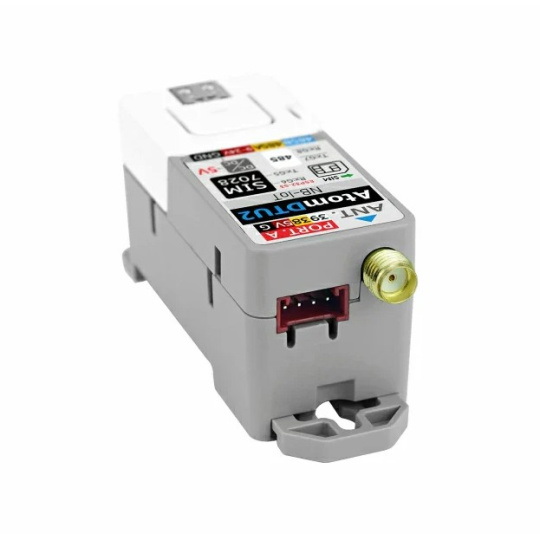

Він має роз'єм для підключення зовнішньої SMA-антени, що входить до комплекту.

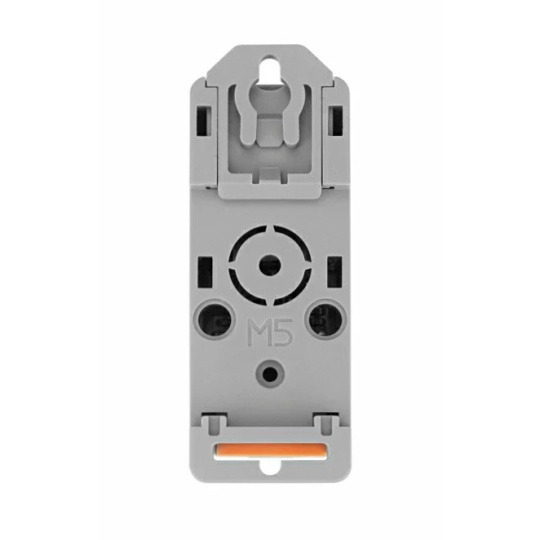

Конструкція модуля дозволяє його кріплення на рейку.

Технічні характеристики Atom DTU NB-IoT2

• Комунікаційний модуль: SIM7028
• Підтримувані діапазони: B1 / B2 / B3 / B4 / B5 / B8 / B12 / B13 / B14 / B17 / B18 / B19 / B20 / B25 / B26 / B28 / B66 / B70 / B85
• Мережеві протоколи: TCP, UDP, HTTP, TLS, MQTT, LwM2M, CoAP, SSL
• Методи зв'язку: UART 115200 біт/с
• Тип SIM-картки: мікро-SIM
• Джерело живлення: USB (5 В), RS485 (від 9 В до 24 В)
• Антена: Зовнішня SMA, 2,5 дБі
• Робоча температура: від 0°C до 40°C
• Розміри: 65,3 x 28,7 x 24 мм
• Вага: 24,6 г

Вміст набору

• 1x Atom DTU-NB-IoT2
• 1x AtomS3 Lite
• 1x SMA антена (2,5 дБі, довжина 110 мм)
• 1x Червоний ковпачок антени SMA
• 1x шестигранний ключ
• 1 гвинт M2 x 16
• 1x 4-контактний роз'єм з кроком 3,96 мм
