DMX - комунікаційний модуль з ізольованим приймачем RS485 - Модуль розширення блоку - M5Stack U183

Опис продукту: DMX - комунікаційний модуль з ізольованим приймачем RS485 - Модуль розширення блоку - M5Stack U183

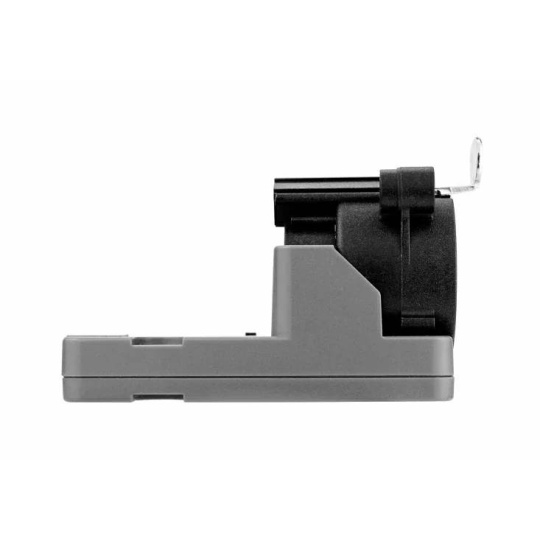

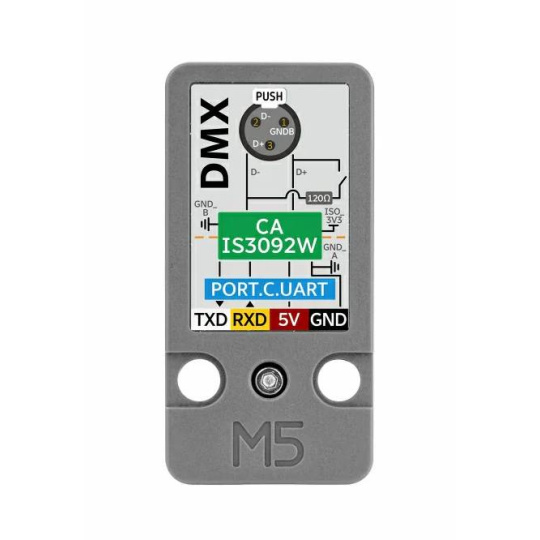

DMX-пристрій від M5Stack — це компактнийкомунікаційний модуль, розроблений для систем DMX-512, використовується переважно для керування сценічним та декоративним освітленням. Оснащенийізольований приймач-передавач RS-485 CA-IS3092W, що забезпечує захист від електричних перешкод до 5 кВ середньоквадратичного значення. Зв'язок здійснюється черезІнтерфейс Гроува(UART) за допомогою протоколуRS485у напівдуплексному режимі, що дозволяє легко підключатися до контролерів M5Stack. Дякую3-контактний роз'єм XLR(роз'єм) DMX-блок можна безпосередньо підключити до систем освітлення DMX. Вбудований резистор на 120 Ом усуває проблему відбиття сигналу на кінці шини, що покращує цілісність передачі. Модуль підтримує передачу даних на швидкості...до 500 Кбіт/с(з яких DMX-512 використовує фіксоване значення 250 Кбіт/с). DMX-пристрій – ідеальне рішення для систем керування сценічним освітленням, архітектурного освітлення та керування DMX-пристроями.

DMX - комунікаційний модуль з ізольованим приймачем RS485 - Модуль розширення блоку - M5Stack U183.

Комунікаційний модуль для передачі даних DMX-512.

Основні характеристики DMX-пристрою

• Підтримка DMX-512- стандартний протокол для керування освітленням
• Ізольований приймач-передавач RS-485 (CA-IS3092W)- забезпечує захист від перешкод до 5 кВ середньоквадратичного значення
• Зв'язок через Grove (UART)- просте підключення до контролерів M5Stack
• 3-контактний роз'єм XLR- стандартний DMX-інтерфейс для легкої інтеграції з пристроями

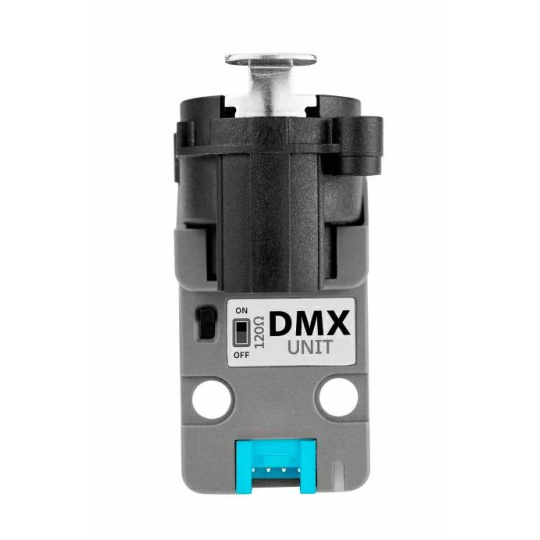

• Резистор 120 Ом- вбудований перемикач усуває відбиття сигналу на шині RS-485
• Швидкість передачі до 500 Кбіт/с- Відповідність протоколу DMX (250 Кбіт/с)
• Компактні розміри- 48 x 40 x 25 мм, легка інтеграція в системи керування

Сумісність та програмування

DMX-блокпрацює з екосистемою M5Stack, включаючи Core, Core2, CoreS3, Atom та StickC. З’єднання здійснюється через інтерфейс Grove, використовуючи UART та RS-485, і користувач повинен відповідно налаштувати контакти в програмному коді. Підтримує програмування вІнтегроване середовище розробки Arduino та UIFlow 2.0Це доступно.Бібліотека DMX-пристроїв, що сприяє реалізації функцій керування освітленням.

Приклади комунікаційних контактів для різних пристроїв M5Stack:

• Базові: TX - G16, RX - G17
• Core2: TX - G13, RX - G14
• CoreS3: TX - G17, RX - G18
• Atom Lite/Matrix: TX - G32, RX - G26

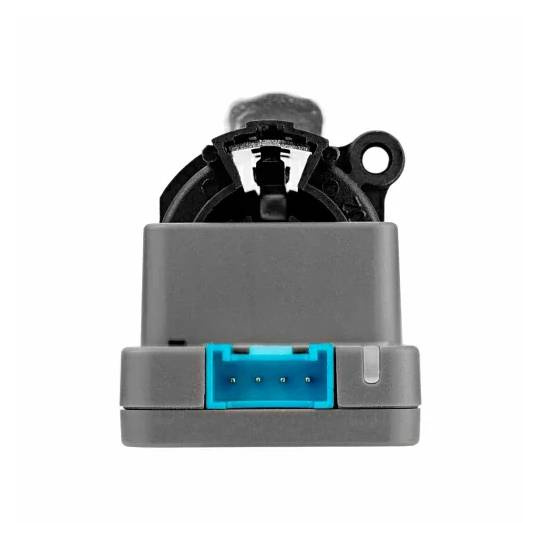

Модуль взаємодіє через інтерфейс Grove.

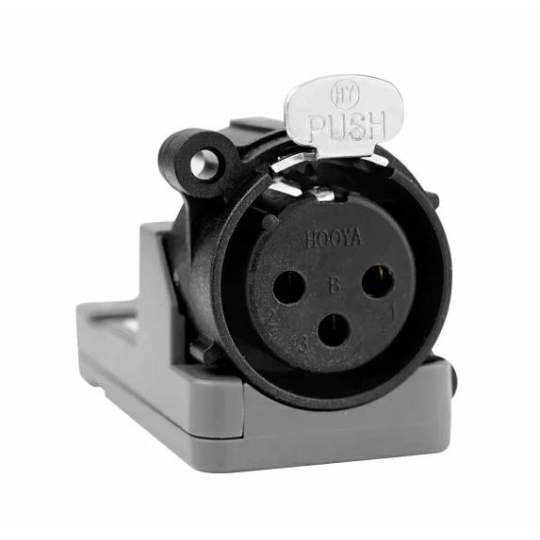

Він має стандартний роз'єм XLR, що спрощує інтеграцію з DMX-пристроями.

Практичне застосування

DMX-блок підходить для використання в системах керування сценічним, архітектурним та декоративним освітленням.для керування світлодіодними лампами, прожекторами, димерами та іншими DMX-пристроямиЗавдяки ізоляції RS-485, він підходить для установок, що вимагають високої стійкості до електричних перешкод.

Технічні характеристики модуля

• Протокол зв'язку: DMX512
• Трансивер: CA-IS3092W (ізоляція 5 кВrms)
• Режим передачі: напівдуплексний
• Швидкість передачі: до 500 Кбіт/с (DMX: 250 Кбіт/с)
• Інтерфейс зв'язку: Grove (UART, RS-485)
• Термінальний резистор: 120 Ом (вбудований перемикач)
• Роз'єм DMX: 3-контактний XLR (роз'єм для підключення до мережі)
• Напруга живлення: 5 В
• Робоча температура: від 0°C до 40°C
• Розміри: 48 x 40 x 25 мм
• Вага: 14,6 г

Вміст набору

• 1 DMX-блок
• 1x 4-контактний кабель Grove з кроком 2 мм (20 см)

Кабель Grove входить до комплекту.
