Arduino Modulino Movement - 6-осьовий IMU - акселерометр та гіроскоп - LSM6DSOXTR - Qwiic - ABX00101

Опис продукту: Модульний механізм Arduino - 6-осьовий IMU - Акселерометр та гіроскоп - LSM6DSOXTR - Qwiic - ABX00101

Modulino Movement — це вдосконалений сенсорний модуль, інтегрований із 6-осьовим датчиком.LSM6DSOXTR, що дозволяє одночасне вимірюваннялінійне прискорення та кутове обертанняЗавдяки стандартуКвіікта комунікаціяI2C, інтеграція з платами Arduino, такими як Uno R4 WiFi, є блискавично швидкою та безперебійною. Це ідеальний вибір для освітніх проектів, прототипів носимих пристроїв та рішень Інтернету речей, чутливих до руху.

Arduino Modulino Movement - 6-осьовий IMU - акселерометр та гіроскоп - LSM6DSOXTR - Qwiic - ABX00101.

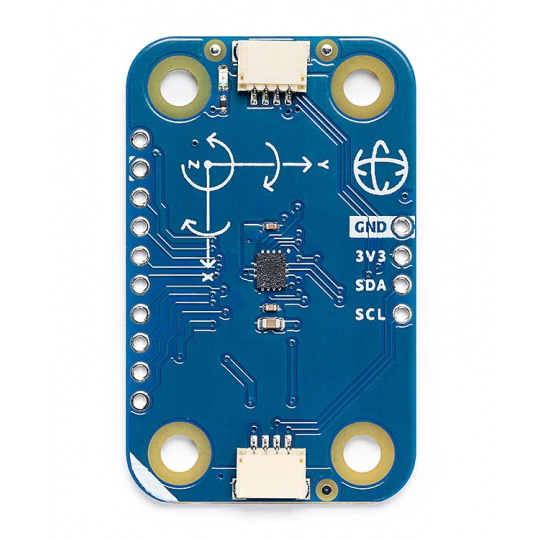

Modulino Movement — це модульний датчик, який вимірює прискорення та кутову швидкість.

Основні характеристики модуля

• Датчик LSM6DSOXTRвимірювання прискорення та обертання за трьома осями
• Зв'язок I2C: адреса за замовчуванням 0x6A (можна змінити на 0x6B)
• Роз'єм Qwiicшвидке з'єднання без необхідності паяння
• Паяльні штифтиальтернатива Qwiic - GND, 3.3V, SDA, SCL
• Компактний дизайн: 41 x 25,36 мм та вага лише 3,9 г
• Виділена бібліотека Modulinoповна інтеграція з Arduino та MicroPython
• Повністю зібраний модульготовий до використання одразу після розпакування

Легке підключення та універсальний зв'язок

Модуль спілкується черезІнтерфейс I2C, використовуючи адресу за замовчуванням0x6A(можлива зміна на 0x6B). ДякуюСтандарт Qwiic, його можна швидко та безпечно підключити без потреби паяння. Крім того, модуль маєGND, 3,3 В, контакти SDA, SCL, які дозволяють реалізувати альтернативне, класичне підключення у випадку нестандартних апаратних рішень або створення прототипів.

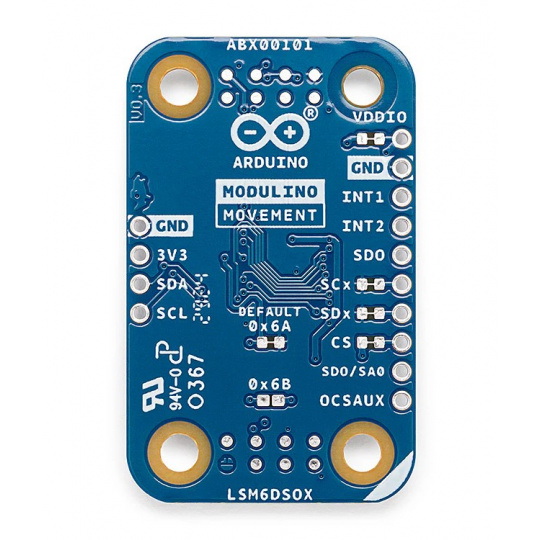

Схема розпіновки.

Modulino має два роз'єми Qwiic та підтримує протокол I2C, що дозволяє легко підключати та програмувати кілька модулів.

Швидке програмування та повна сумісність

Дякую за підтримкуArduino IDE, Arduino CLI, Arduino CloudiМікроПітон, Modulino Movement готовий до роботи в будь-якому середовищі. Виробник надає бібліотекуМодуліноз прикладами коду та готовими шаблонами, що значно пришвидшують впровадження. Як новачки, так і професіонали оцінять швидке налаштування та обширні ресурси документації.

Практичне застосування

Модульний рух використовується вробототехніка, системи виявлення руху, носимі пристрої, освітні STEM-проектиі скрізь, де аналіз руху та орієнтації є важливим. Модуль ідеально підходить як датчик перекидання, датчик вібрації або система керування жестами.

Технічні характеристики модуля

• Датчик: LSM6DSOXTR - 6-осьовий IMU (акселерометр + гіроскоп)
• Підтримуваний мікроконтролер: STM32C011F4
• Інтерфейс: I2C (Qwiic + GND, 3.3V, SDA, SCL контакти)
• Адреса I2C: 0x6A (або 0x6B)
• Джерело живлення: 3,3 В
• Сумісність: Uno R4 WiFi, Nano RP2040, Nano 33 BLE, Nano ESP32, Nano Matter
• Розміри: 41 x 25,36 мм
• Вага: 3,9 г

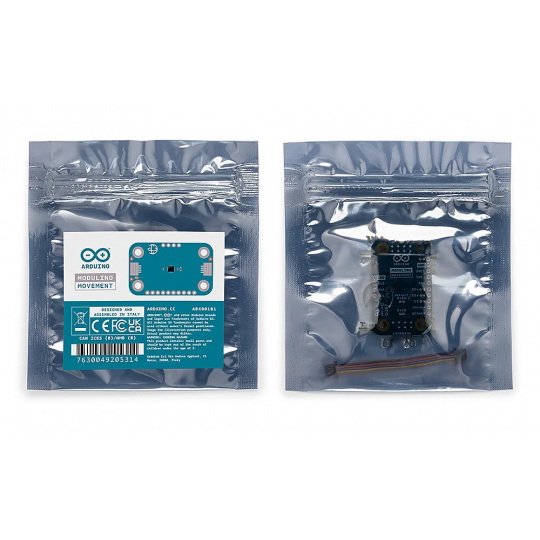

Вміст набору

• Модульний механізм ABX00101
• Кабель Qwiic 5 см

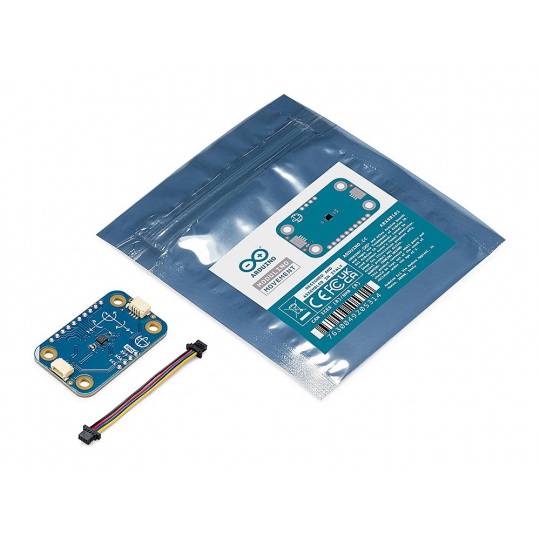

Елементи, що входять до комплекту.
