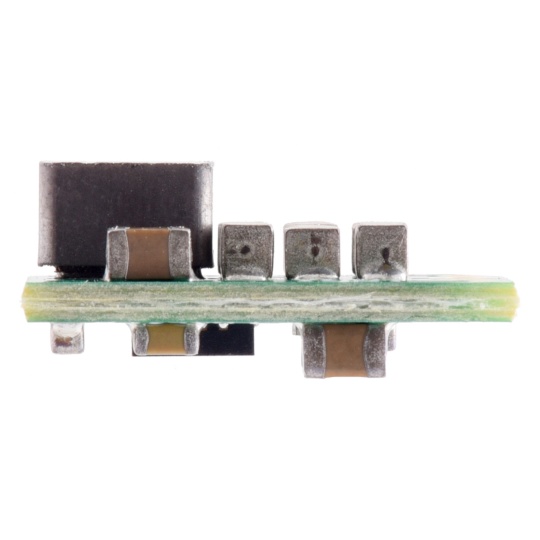

S13V20F5 - підвищувально-знижувальний перетворювач - 5 В 2 А - Pololu 4085

Опис продукту: S13V20F5 - підвищувальний/знижувальний перетворювач - 5V 2A - Pololu 4085

Малий перетворювач напругипідвищення / зниженняз вихідною напругою5 Вта поточний ККД2 АМодуль живиться напругою в діапазонівід 2,8 В до 22 ВПідвищуючі/знижуючі перетворювачі використовуються в проектах, де відбуваються зміни напруги, наприклад, через використання батарей. ККД контролеравід 85% до 95%і може видавати від 1 А до 2,5 А залежно від вхідної напруги. Модуль має блокування за зниженою напругою, захист від перенапруги на виході та захист від перевантаження по струму. Функція вимкнення за високої температури також допомагає запобігти пошкодженню від перегріву, а функція плавного запуску обмежує пусковий струм і поступово збільшує вихідну напругу під час запуску.

Основні характеристики підвищувально-понижувального перетворювача

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В з точністю 3%
• Типовий максимальний вихідний струм: від 1 А до 2,5 А, залежно від вхідної напруги
• Типовий ККД: від 85% до 95%, залежно від вхідної напруги та навантаження
• Типовий струм спокою: від 10 мА до 20 мА без навантаження
• Блокування вхідної напруги від зниженої та вхідної напруги від перенапруги
• Функція плавного пуску обмежує пусковий струм і поступово збільшує вихідну напругу
• Вихідний струм обмежений до 5 А
• Захист від перевантаження по струму та відключення від перегріву
• Фіксована частота перемикання: ~500 кГц

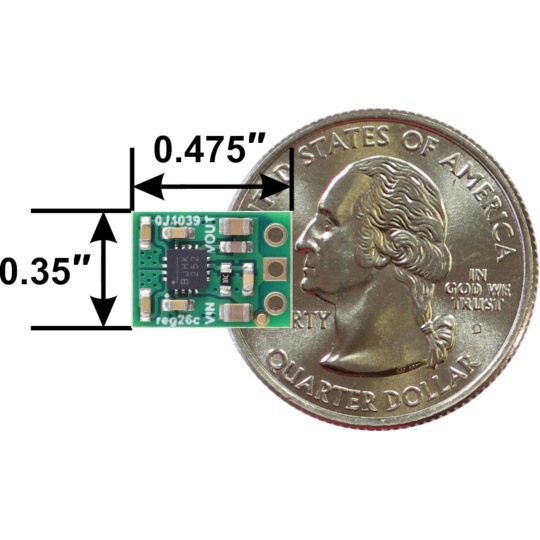

• Компактний розмір: 8,9 x 12,1 x 5,6 мм

Штифти модуля

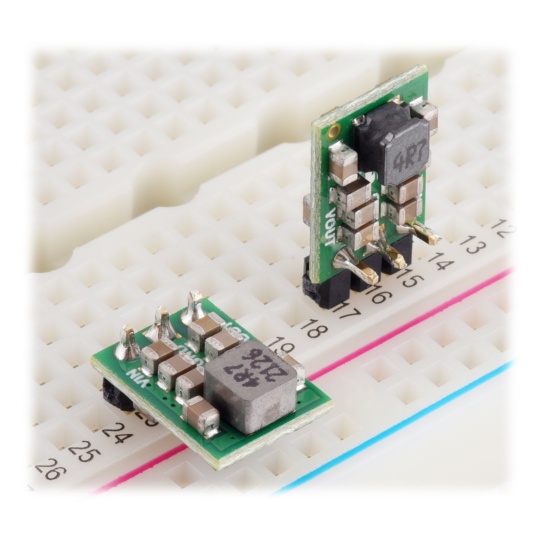

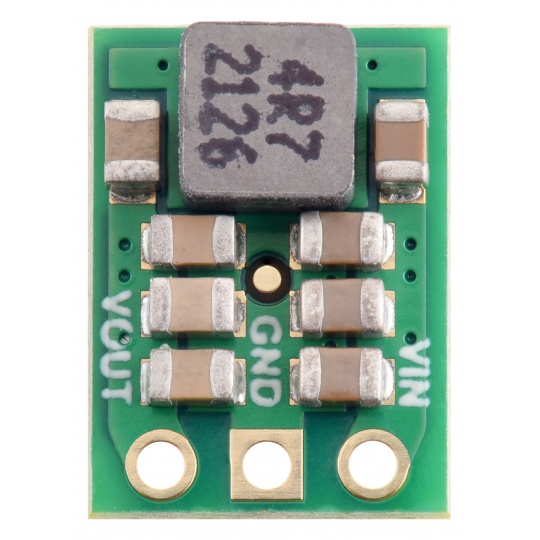

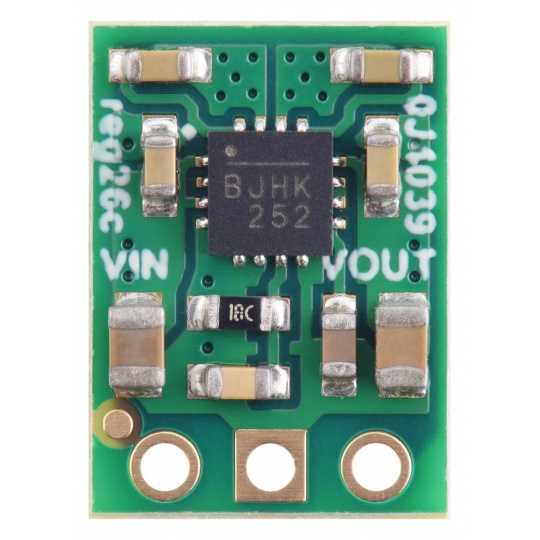

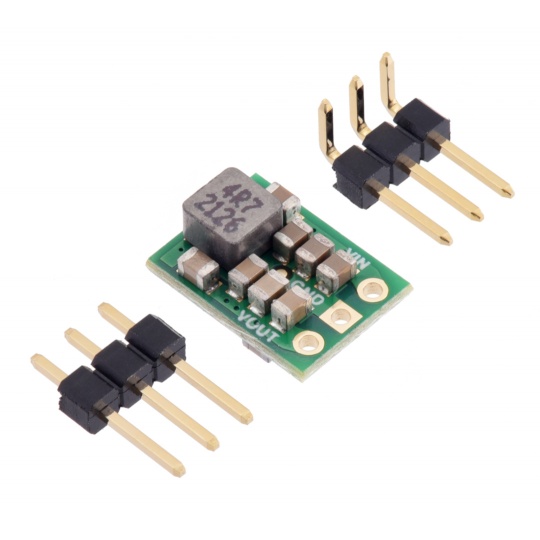

Модуль має три контакти:вхідна напруга (VIN),заземлення (GND)івихідна напруга (VOUT)Вхідний роз'єм напруги (VIN) подає на перетворювач напругу від 2,8 В до 22 В. Роз'єм VOUT – це вихідна напруга 5 В з перетворювача. Комплект містить роз'єм із золотими контактами для самостійного паяння. З його допомогою модуль можна підключити безпосередньо до макетної плати.

Типовий ККД перетворювача

Ефективність модуля регулятора напруги позначається як (вихідна потужність) / (вхідна потужність) і є важливим показником його продуктивності, особливо коли йдеться про термін служби батареї або виділення тепла.

Максимальний безперервний вихідний струм

Максимальний вихідний струм, що досягається перетворювачем, залежить від вхідної напруги, а також від інших факторів, таких як температура навколишнього середовища, потік повітря та тепловіддача. Графік показує максимальні вихідні струми, які контролер може безперервно видавати за кімнатної температури без потоку повітря або додаткового тепловідведення.

Струм спокою системи

Струм спокою – це струм, який перетворювач використовує для власного живлення, а графік показує його як вхідну напругу.

Технічні характеристики модуля підвищувального/понижувального перетворювача Pololu

• Вхідна напруга: від 2,8 В до 22 В
• Вихідна напруга: 5 В
• Безперервний вихідний струм: типовий 2 А
• Максимальний струм спокою: 20 мА
• Розміри: 8,9 x 12,1 x 5,6 мм
• Вага: 0,8 г
