Цифровий датчик відстані 25 см - Pololu 4066

Опис продукту: Цифровий датчик відстані 25 см - Pololu 4066

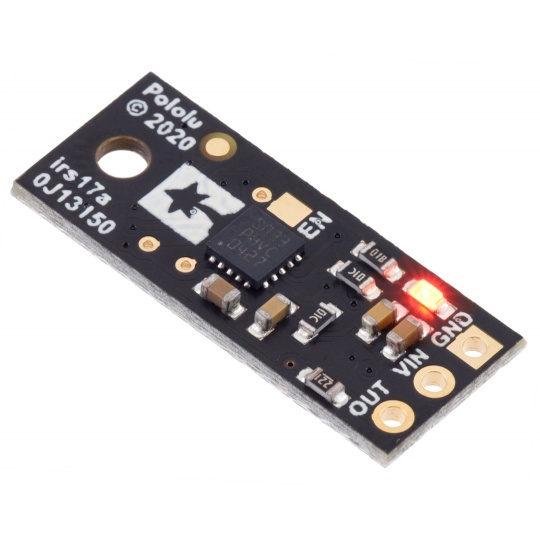

Невеликий модуль з датчиком відстані на основі технологіїЛідарЦифровий датчик з робочим діапазономдо 25 см, що живиться від напругивід 3 В до 5,5 ВВін оснащений одним цифровим виходом, який змінює свій стан на низький при виявленні об'єкта. Датчикне може вимірювати відстані, повідомляє лише про зустріч із перешкодою на відстані 25 см з точністюдо 1 ммЦей датчик використовує модуль лідара ближнього радіусу дії дляточне вимірюваннячас, необхідний для того, щоб випромінювані імпульси безпечного для очей інфрачервоного світла досягли найближчого об'єкта та відбилися назад.

Приклад застосування

• Альтернативний датчик стоп-сигналу та фотогейт
• Безконтактний датчик зіткнення або перешкоди робота
• Безконтактний елемент інтерфейсу для активації пристрою або процесу.
• Лічильник або таймер для предметів, що проходять повз

Використання датчика відстані

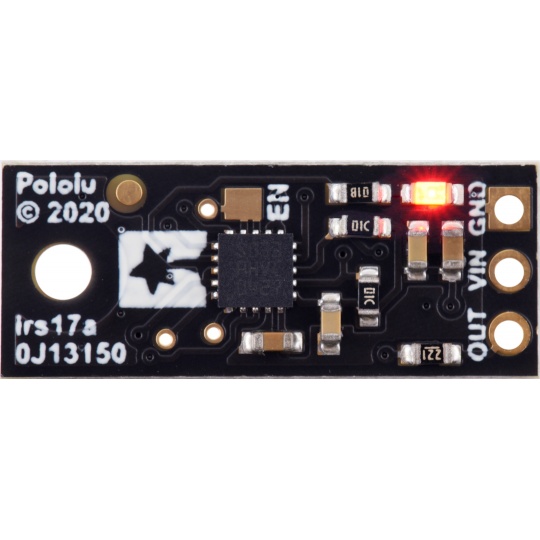

Модуль оснащений 3 контактами:VIN, GND та OUT.Виводи розташовані на платі у вигляді отворів з кроком 2,54 мм, до яких можна припаяти роз'єми типу Goldpin (не входять до комплекту). На вивод VIN слід подавати напругу в межах діапазону.від 3 В до 5,5 В, GND на землю (0 В). Вивід OUT активує низький рівень (0 В) при виявленні об'єкта та високий рівень (до рівня VIN), коли об'єкта немає. Коли об'єкт виявлено, індикатор також засвічується.червоний світлодіодПлата також має контакт ENABLE, який можна встановити на низький рівень для переходу в режим низького енергоспоживання, що споживає приблизно 0,4 мА струму. За замовчуванням контакт ENABLE підключено до VIN.

Встановлення перемичок на модулі датчика

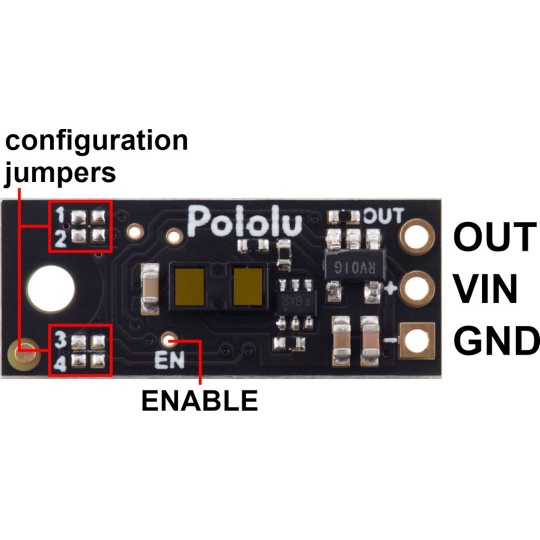

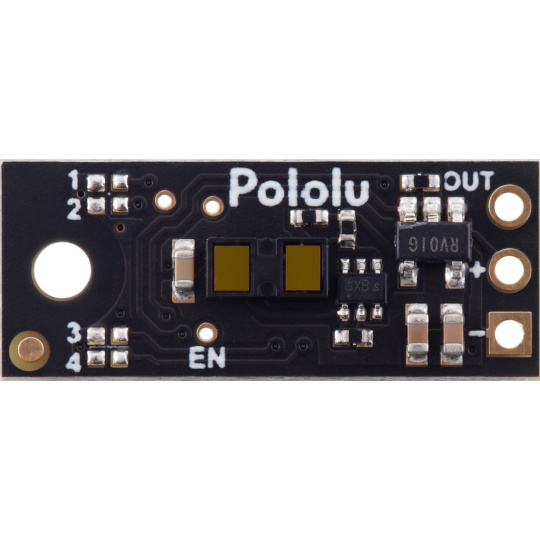

Плата має чотири перемички конфігурації для поверхневого монтажу, які визначають її режими роботи. Різні версії датчиків Pololu мають відповідно встановлені перемички як резистори 0 Ом. Резистори можна випаяти або з'єднати мостом для перетворення однієї версії датчика на іншу. Цей датчик можна перетворити на будь-яку іншу версію irs17a згідно з таблицею нижче.

Порівняння з сенсором Sharp

Датчики Pololu маютьоднакової форми та відведеньяк датчики Sharp. Вони доступні з тими ж діапазонами чутливості та довшими. Це означає, що їх можна використовувативзаємозамінноДатчики в новіших пристроях Pololu єнабагато тоншийніж у модулях Sharp, тому нульова точка розташована приблизно на 7 мм ближче до плати, а кут променя в новіших пристроях ширший.

Технічні характеристики датчика відстані Pololu

• Напруга живлення: від 3 В до 5,5 В
• Споживання струму: 30 мА (типово) у ввімкненому стані, 0,4 мА у вимкненому стані
• Максимальна дальність: 25 см
• Мінімальний діапазон: до 1 мм
• Мінімальна частота оновлення: 100 Гц (період 10 мс)
• Поле зору (FOV): зазвичай 15°, може змінюватися залежно від коефіцієнта відбиття об'єкта та умов навколишнього середовища
• Тип виходу: цифровий сигнал (низький рівень при виявленні об'єкта, високий в іншому випадку)

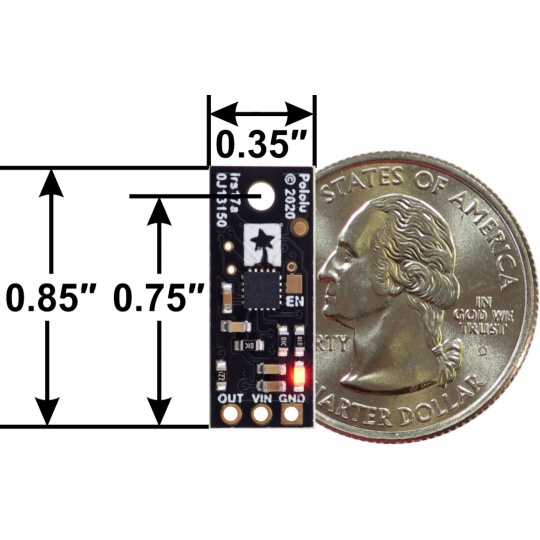

• Розміри: 21,6 x 8,9 x 3,5 мм
• Вага: 0,4 г
