Arduino Modulino Pixels - Модуль 8 RGB-світлодіодів - Qwiic - ABX00109

Опис продукту: Arduino Modulino Pixels - модуль з 8 RGB-світлодіодами - Qwiic - ABX00109

Modulino Pixels є частиною сімейства інтелектуальних компонентів Arduino, які дозволяють швидко та інтуїтивно створювати функціональні системи.без необхідності паяти або писати складний кодДякую.вісім повністю адресованих RGB-світлодіодів, можна генерувати динамічні світлові ефекти, відображати стан системи або візуально реагувати на вхідні дані. Зв'язок відбувається через шину I2C, іспеціалізована бібліотека Modulinoдозволяє повний контроль над кожним світлодіодом, як у середовищі Arduino, так і MicroPython.

Arduino Modulino Pixels - модуль з 8 RGB-світлодіодами - Qwiic - ABX00109.

Модуль має 8 налаштовуваних RGB-світлодіодів LC8822-2020.

Основні характеристики модуля

• 8 адресних RGB-світлодіодів (LC8822-2020)можливість незалежного керування кольором та яскравістю кожного діода
• Роз'єм Qwiicшвидке підключення до плат Arduino без необхідності паяння
• Зв'язок I2C: адреса за замовчуванням 0x6C, змінюється програмно
• Ланцюжок з гірляндами: можливість об'єднання багатьох модулів в одній системі
• Мікроконтролер STM32: керує передачею даних і синхронізацією світлодіодів
• Кабель Qwiic в комплекті: готовий до роботи прямо з коробки
• Готові шаблони та бібліотеки: для Arduino IDE, Arduino Cloud і MicroPython

Доступні роз’єми та проста інтеграція

Modulino Pixels оснащеностандартний роз'єм Qwiic, що дозволяє швидко підключити модуль до сумісних плат Arduino, таких як Uno R4 WiFi, Nano 33 IoT або Nano RP2040. Спілкування відбувається за допомогоюШина I2C, що дозволяєодночасне підключення кількох модулів на одній лінії. Крім того, вони також доступні розпаяні контакти: GND, 3.3 V, SDA, SCL, що дозволяє підключати модуль до прототипів систем або кастомних материнських плат. Ця опція значно підвищує універсальність і дозволяє адаптувати систему до більш складних проектів.

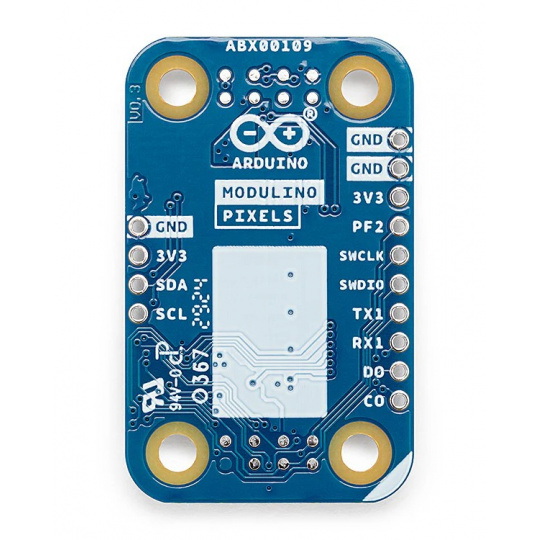

Схема розпіновки.

Модуль сумісний з Arduino Uno R4 WiFi або будь-якою платою з інтерфейсом Qwiic.

Просте керування та широка сумісність

Модуліно Пікселі цеповністю сумісний з екосистемою Arduino, як у класичній версії (IDE), так і в Arduino Cloud. Підтримується спеціалізованимБібліотека Модуліно, дозволяє точно керувати діодами, включаючи налаштування кольорів RGB, яскравості та світлових ефектів. Модуль також підтримуєМікроПітон, що робить його чудовим вибором для викладачів та розробників, які працюють у різних середовищах. Наявність готових ескізів та шаблонів значно пришвидшує процес впровадження та експериментування.

Практичне застосування

Modulino Pixels ідеально підходить для проектів, що потребують візуального зворотного зв'язку -від простих світлових анімацій, через індикатори стану системи, до вражаючих візуалізацій данихЦе ідеальний вибір для освітніх програм, створення прототипів Інтернету речей, проектів, що носяться, та інтерактивних освітлювальних установок. Його проста інтеграція та адресовані світлодіоди пропонують безмежні творчі можливості.

Технічні характеристики модуля

• Мікроконтролер: STM32C011F4
• Світлодіоди: 8 адресних RGB LC8822-2020
• Інтерфейс зв'язку: I2C (адреса за замовчуванням 0x6C, програмна змінна)
• Роз'єми: Qwiic + контакти для пайки (GND, 3.3V, SDA, SCL)
• Напруга живлення: 3,3 В
• Сумісність: UNO R4 WiFi, Nano 33 IoT, Nano RP2040 Connect, Nano ESP32, Nano BLE та інші
• Розміри: 41 x 25,36 мм
• Вага: 3,8 г

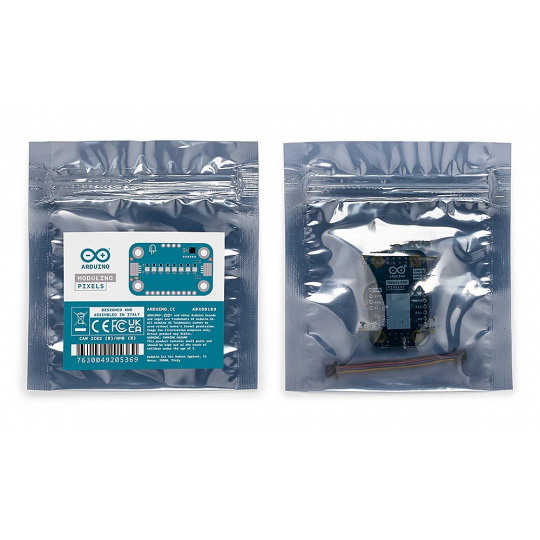

Вміст набору

• Модульні пікселі ABX00109
• Кабель Qwiic 5 см

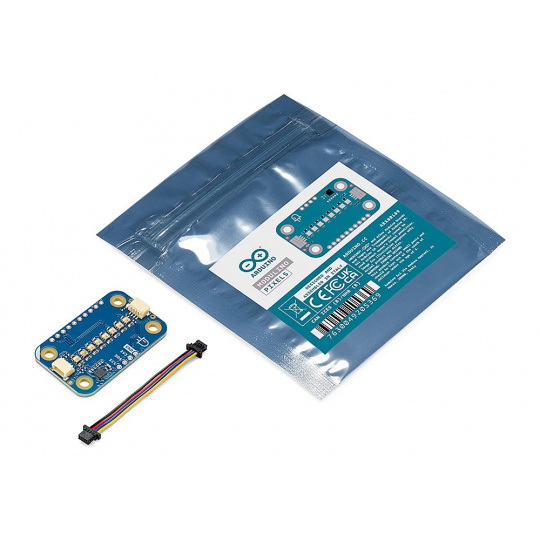

Елементи, що входять до комплекту.
