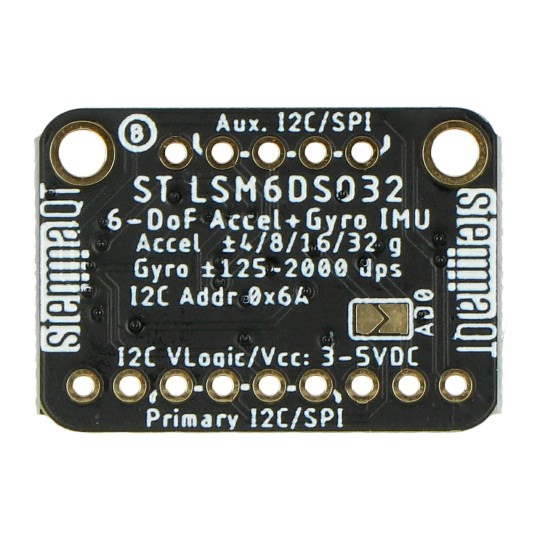

LSM6DSO32 6DoF IMU - 3-осьовий акселерометр і гіроскоп - Adafruit 4692
1 755 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 352214876
Опис продукту:LSM6DSO326DoF IMU - 3-осьовий акселерометр та гіроскоп - Adafruit 4692
Датчик6DoF LSM6DSO32це модуль 3-осьового акселерометра та 3-осьового гіроскопа відАдафрутЙого використовують для вимірюваннялінійне прискоренняу діапазонах±4 / ±8 / ±16 / ±32 гз частотою оновлення від 1,6 Гц до 6,7 кГц та вимірюваннямкутова швидкістьу сфері± 125 / ± 250 / ± 500 / ± 1000 / ± 2000 dpsна частотах від 12,5 Гц до 6,7 кГц. Для підключення до основного модуля використовуються роз'єми Goldpin (входять до комплекту) або кабелі з штекерами STEMMA QT або Qwiic (можна придбати окремо в нашому магазині). Датчик взаємодіє через інтерфейс.I2CiСПІі може використовуватися з пристроями, що живляться від напругивід 3 В до 5 В
Продукт сумісний з Ардуїно Для полегшення роботи з модулем виробник підготував і приклад дляІнтегроване середовище розробки Arduino. |

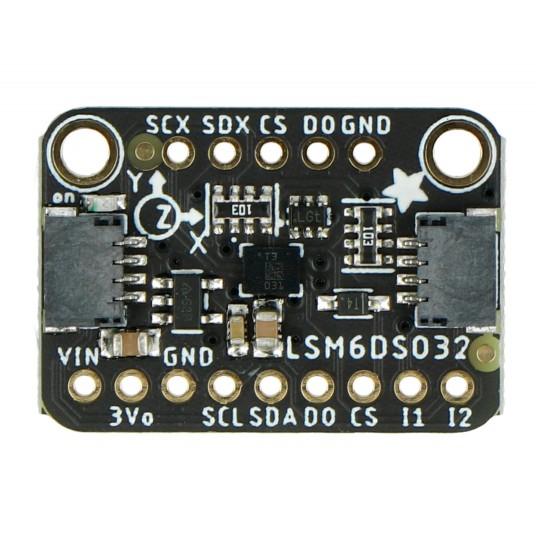

Розпіновка датчика 6DoF, що містить акселерометр і гіроскоп.
Вміст набору
- Модуль перетворювача MPM3610
- Роз'єми Goldpin, крок 2,54 мм
Опис контактів модуля
Сенсорний модуль оснащений спеціальнимпохідні, до яких слід припаяти додані роз'єми Goldpin (крок 2,54 мм). Менше складне підключення забезпечують два роз'єми STEMMA QT / Qwiic на платі датчика. Їх можна придбати окремо в нашому магазині. Розташування терморегуляторів описано в таблиці нижче. Детальну інформацію з цієї теми можна знайти в .
| Закріпити | Опис |
|---|---|
| SCX, SDX, CS, DO | Контакти, призначені для досвідчених користувачів, використовуються для підключення одного датчика до іншого. |
| VIN-код | Напруга живлення на контактах коливається від 3 В до 5 В. |
| 3Vo | Вихідна напруга 3,3 В з ємністю 100 мА. |
| ЗЕМЛЯ | Маса системи. |
| СКЛ | Лінія тактової частоти інтерфейсу зв'язку I2C. |
| Адвентистська церковна ієрархія | Лінія передачі даних інтерфейсу зв'язку I2C. |
| ВНИЗ | Вихід даних шини SPI. |
| КС | Вибір мікросхеми. Він має бути низьким для SPI. |
| INT1 INT2 | Основні контакти переривання. Їх можна налаштувати на низький рівень, коли виникають нові умови, наприклад нові дані вимірювань. Більше інформації можна знайти в. |
Технічні характеристики
- Напруга живлення: від 3 до 5 В
- Зв'язок: SPI/I2C
- Тип роз'єму:
- Qwiic двосторонній
- Goldpin - 2,54 мм растр
- Акселерометр:
- 3 осі: X, Y, Z
- Діапазон: ± 4 / ± 8 / ± 16 / ± 32 г
- Частота: від 1,6 Гц до 6,7 кГц
- Гіроскоп:
- 3 осі: X, Y, Z
- Діапазон: ±125 / ±250 / ±500 / ±1000 / ±2000 dps
- Частота: від 12,5 Гц до 6,7 кГц
- Інтерфейс зв'язку: I2C / SPI
- Адреса інтерфейсу I2C: 0x6A
Комплект включає спеціальні роз'єми Goldpin з кроком 2,54 мм.
| Основні | |
|---|---|
| Виробник | MPM |
| Користувальницькі характеристики | |
| UC-інтерфейс SPI | Да |
| Інтерфейс UC — I2C | Да |
| Модуль — тип | Акселерометр |
| Напруга живлення від | 3,0 В |
| Подавайте напругу на | 5,0 В |
| Вага паковання | 0,004 кг |
| Висота паковання | 0,5 см |
| глибина паковання | 11 см |
| Ширина паковання | 7,5 см |
| Основні атрибути | |
| Стан | Нове |
- Ціна: 1 755 ₴
