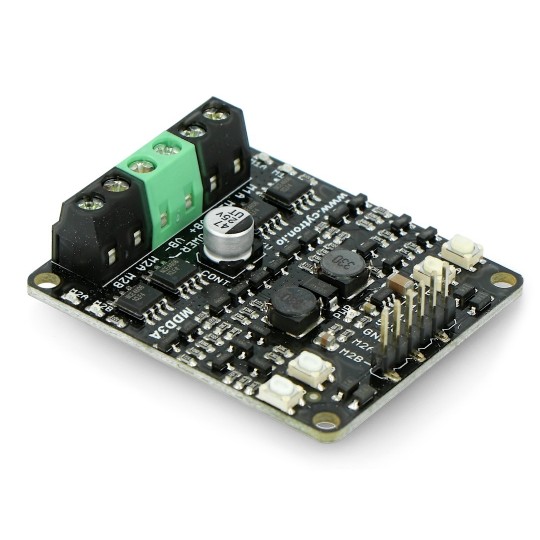

Cytron MDD3A - Двоканальний контролер двигуна постійного струму 16 В/3 А
853 ₴
Показати оптові ціни- В наявності
- Оптом і в роздріб
- Код: 3940732953
Опис продукту: Cytron MDD3A - двоканальний контролер двигуна постійного струму 16V/3A
Контролер двигуна Cytron MDD3A має можливість керувати 2 двигунами постійного струму або 1 кроковим двигуном. Безперервний струм на канал становить3 А (5 А короткочасний)Напруга живлення становитьвід 4 В до 16 ВКонтролер працює з логічною напругою1,8 В, 3,3 В, 5 В та 12 В (ШІМ)тому ним можна керувати за допомогою будь-якого мікроконтролера, такого як Arduino або Raspberry.Для належної роботи модулю не потрібен додатковий контролер, такий як:Ардуїно, контролером можна керувати за допомогоюґудзикина тарілці.
Контролер має вбудовані кнопки для швидкого тестування системи.
Продукт, сумісний з Arduino Зразок коду та детальну інформацію можна знайти в . |
Розпиновка Cytron MDD3A - двоканальний контролер двигуна постійного струму 16 В/3 А
Контролер оснащений 6-контактним входом 2,54 мм, з якого отримує інформацію від мікроконтролера про напрямок і швидкість обертання двигунів, і 6 гвинтовими роз'ємами, до яких підключаються двигуни і джерело живлення. Цитрон MDD3A можна керувати через входи ШІМ. Напруга логіки є 1,8 В, 3,3 В, 5 В або12 травня, він сумісний із більшістю контролерів, наприклад Ардуїно, Raspberry Pi,PLC.
| роз'єм ARK | Опис | 5-контактний роз'єм | Опис |
|---|---|---|---|
M1A | Перший роз'єм двигуна, вихід A. | M1A | Вхід сигналу PWM1. |
М1Б | Перший роз'єм двигуна, вихід B. | М1Б | Вхід сигналу ШІМ2. |
ВБ+ | Позитивний електрод - блок живлення модуля. | 5V0 | Вихід 5 В |
VB- | Негативний електрод - блок живлення модуля. | ЗЕМЛЯ | Маса системи. |
М2А | Другий роз'єм двигуна, вихід A. | М2А | Вхід сигналу ШІМ3. |
М2Б | Другий роз'єм двигуна, вихід B. | М2Б | Вхід сигналу ШІМ4. |
Таблиця істинності показує, як подати сигнал на контакти для керування двигуном.
| Вхід А (М1А/М2А) | Вхід B (M1B/M2B) | Вихід B (М1А/М2А) | Вихід B (M1B/M2B) | Двигун |
|---|---|---|---|---|
Короткий | Короткий | Короткий | Короткий | Він стоїть. |
Високий | Короткий | Високий | Короткий | Рухаючись вперед |
Високий | Високий | Короткий | Високий | Рух назад |
Високий | Високий | Високий | Високий | Він стоїть. |

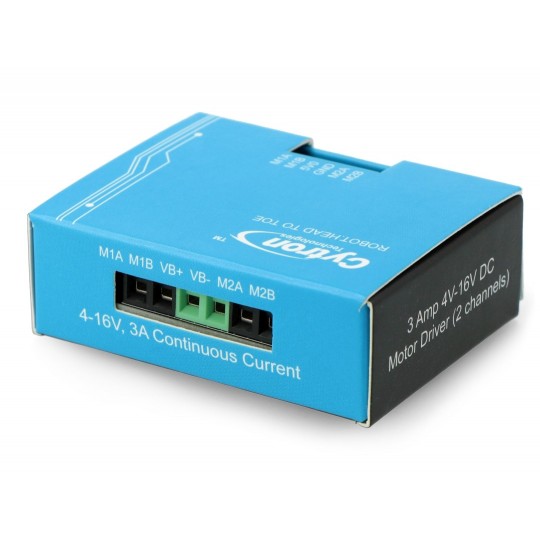

Контролер упакований у спеціальну коробку з контактами та їх описом.
Технічні характеристики Cytron MDD10A - двоканального контролера двигуна постійного струму 30 В/10 А
- Напруга живлення: від 4 В до 16 В
- Напруга логічної частини:1,8 В, 3,3 В, 5 В та 12 В
- Струм на канал: 3 А (пік 5 А)
- Кількість каналів:
- Двигун постійного струму: 2
- Кроковий двигун: 1
- Повністю NMOS H-міст для покращеної продуктивності без необхідності використання радіаторів
- Частота ШІМ-регулювання швидкості до 20 кГц
- 4 кнопки для швидкого тестування системи
- Розміри: 48 x 42 мм
- Вага: 14,5 г
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Кількість каналів | 2 |
| Напруга живлення від | 4,0 В |
| Подавайте напругу на | 16,0 В |
| Поточна ефективність | 3А |
| Вага паковання | 0,025 кг |
| Висота паковання | 2,5 см |
| глибина паковання | 5 см |
| Ширина паковання | 6,5 см |
| Основні атрибути | |
| Тип | Контролер |
- Ціна: 853 ₴
