DS2482S-800 - Перетворювач I2C на 1-Wire, 8 каналів - STEMMA QT/Qwiic - Adafruit 6027

Опис продукту: DS2482S-800 - конвертер I2C в 1-Wire 8 каналів - STEMMA QT / Qwiic - Adafruit 6027

Висока якістьКонвертер шини I2C у 8-канальний інтерфейс 1-Wireвід Adafruit, на основі макетаDS2482S-800. Завдяки використанню технікиSTEMMA QT / Qwiic, модуль забезпечує швидке підключення без пайки до багатьох платформ, включаючи: Raspberry Pi, Arduino, Feather або Metro. Ідеалдля підтримки датчиків DS18B20 у промисловому, хобі та освітньому застосуванні. Вбудоване підключення живлення для паразитного режиму, можливість змінювати адресу I2C і компактний дизайн роблять його надзвичайно універсальним інструментом для кожного інженера-електронника.

DS2482S-800 - Перетворювач I2C на 1-Wire, 8 каналів - STEMMA QT / Qwiic - Adafruit 6027.

Перетворювач базується на мікросхемі DS2482S-800.

Основні характеристики перетворювача DS2482S-800

• 8 незалежних 1-Wire каналів: кожен канал має окремий вихід сигналу, живлення та заземлення
• Сумісність STEMMA QT / Qwiicбезпаяльні роз'єми для швидкої інтеграції з іншими модулями
• Підтримує напругу живлення 3 В або 5 ВГнучке живлення та сумісність з різними платформами
• Регульована адреса I2Cможливість підключення до 8 перетворювачів на одній шині
• Вбудований підтягувальний елемент для паразитного живленняспрощення роботи датчиків без зовнішнього джерела живлення
• Підтримка Python, CircuitPython та Arduinoширока доступність бібліотек та прикладів

Контакти та роз'єми вводу/виводу

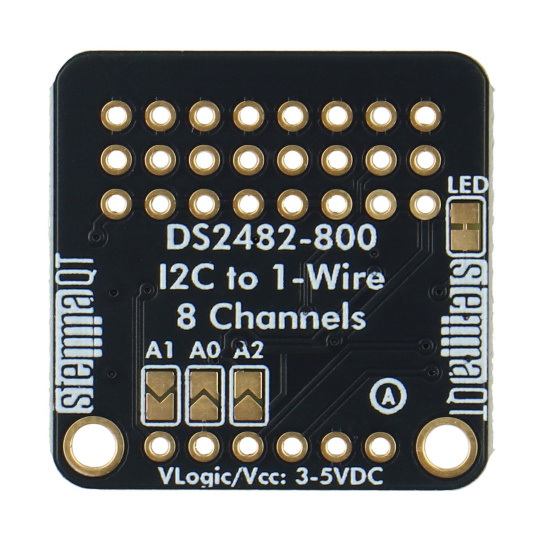

Модуль має8 комплектів контактів 1-Wire (0-7), кожен у формі 3-контактного роз'єму: сигнал (1 Вт), земля (-) та живлення (+). Ці роз'єми дозволяють підключити до восьми незалежних датчиків DS18B20. На задній панелі плати єадресні перемички A0, A1 та A2, що дозволяють змінювати адресу I2C (за замовчуванням 0x18), що дозволяє підключати кілька модулів до однієї шини. Роз'єми STEMMA QT / Qwiic з боків полегшують інтеграцію з іншими компонентами системи без необхідності паяння.

Програмування та експлуатація

Перетворювач DS2482S-800 підтримуєтьсяготові бібліотеки для Arduino(Adafruit_DS248x) таCircuitPython / Python(Adafruit_CircuitPython_DS248x). Зразки скриптів дозволяють зчитувати дані з кількох каналів таточне призначення значень окремим датчикамІнтеграція з Raspberry Pi або комп'ютером здійснюється через шину I2C та бібліотеку Blink. Приклад коду дозволяє...послідовне зчитування температури з кожного каналу, що полегшує діагностику та розпізнавання датчиків у польових умовах.

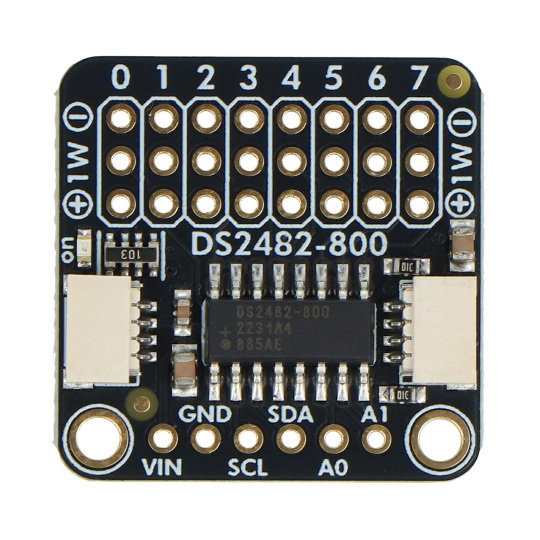

Плата оснащена роз'ємами STEMMA QT.

Елементи, що входять до комплекту.

Технічні характеристики перетворювача

• Чіп: DS2482S-800
• Кількість 1-Wire каналів: 8
• Джерело живлення: 3 В або 5 В
• Зв'язок: I2C (адреса за замовчуванням 0x18)
• Роз'єми: STEMMA QT / Qwiic
• 1-провідні виходи: 8 x 3-контактний комплект (сигнал, земля, живлення)
• Вбудований підтягувальний елемент для паразитного живлення
• Можливість зміни адреси I2C за допомогою перемичок
• Індикатор живлення: світлодіодний
• Розміри: 25,6 x 25,3 x 4,9 мм
• Вага: 2,6 г

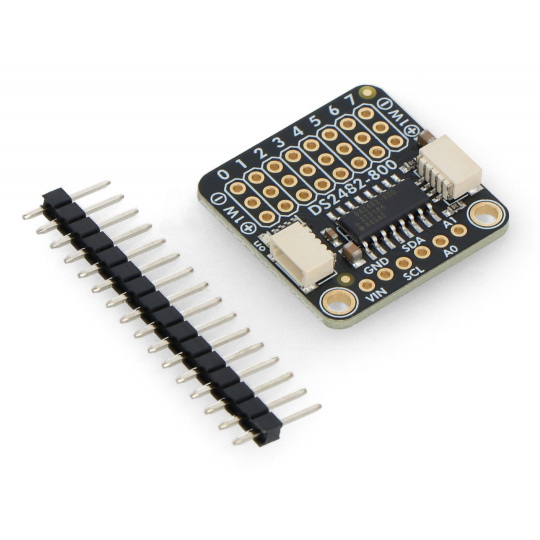

Вміст набору

• 1x Модуль Adafruit DS2482S-800
• 1x роз'єм Goldpin 1x16-контактний
