Fermion - прозорий OLED дисплей 1.51'' 128x56px SPI з конвертером - DFRobot DFR0934

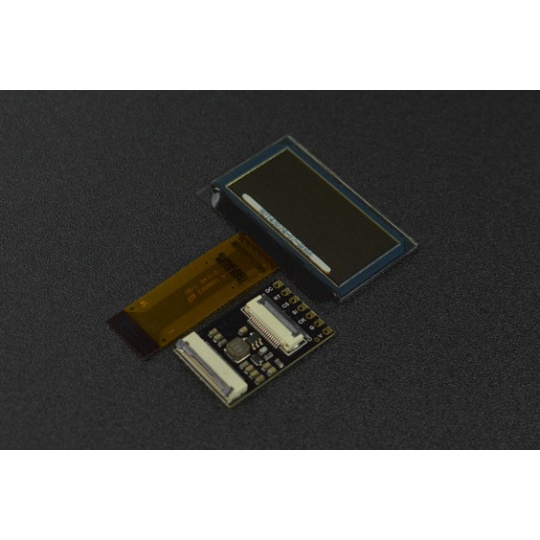

Опис продукту: Fermion - прозорий OLED-дисплей 1.51'' 128x56px SPI з перетворювачем - DFRobot DFR0934

Невеликий OLED-дисплей серії Fermion від DFRobot з діагоналлю1,51 дюймата роздільна здатність128 x 64 пікселівМонохромний дисплей маєпрозорий фоні відображає зображення всвітло-блакитний, що робить його придатним для нових, цікавих проектів. Комплект включає перетворювач, який дозволяє підключити OLED-екран до будь-якого мікроконтролера, що підтримує зв'язок черезСПІабоГДІДисплей на основі макетаSSD1309Для коректної роботи потрібне джерело живлення 3,3 В.

Розпиновки OLED-дисплеїв

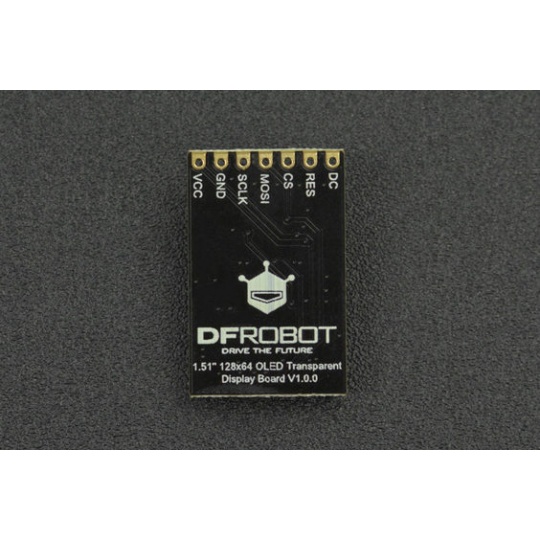

Комплект OLED-дисплея також включає перетворювач, який дозволяє підключатися через інтерфейсСПІз будь-яким мікроконтролером, що підтримує цей тип зв'язку. Плата має отвори для самостійного паяння роз'єму Goldpin (входить до комплекту) з наступним маркуванням:

• DC - вибір даних/команди.
• RES – скидання системи.
• CS - Вибір чіпа.
• MOSI - лінія даних SPI (головний вихід, ведений вхід).
• SCLK - лінія тактової частоти SPI.
• GND – заземлення системи.
• VCC - джерело живлення 3,3 В.

Основні характеристики OLED-екрана

• Прозорий OLED-дисплей
• Повноекранний дисплей
• Висока роздільна здатність
• Синя картина

Відображення програми

• Розумні будівлі
• Зроби сам дисплеї
• Інтерактивна стендова ...
• 3D-дисплей

Технічні характеристики OLED-дисплея

• Напруга живлення: 3,3 В
• Кут огляду: повний
• Чіп: SSD1309
• Діагональ: 1,51"
• Роздільна здатність: 128 x 56 пікселів
• Інтерфейс конвертера: SPI або GDI
• Розміри адаптера: 18 х 28 мм
• Розмір області відображення: 35,05 x 15,32 мм
• Колір дисплея: синій
• Робоча температура: від -40°C до 70°C
• Крок пікселя: 0,274 x 0,274 мм
• Розмір екрана: 42 х 27 мм

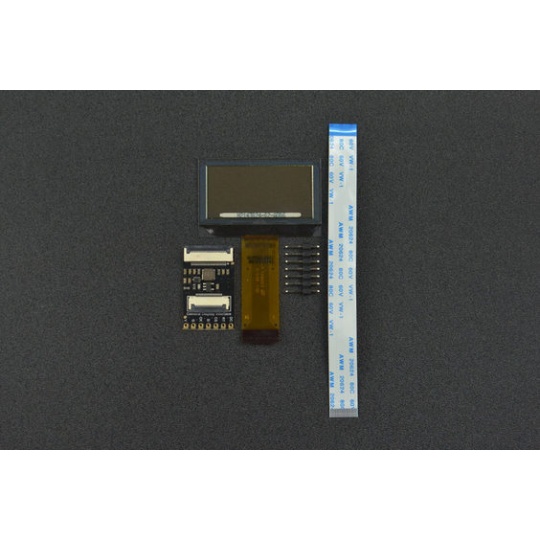

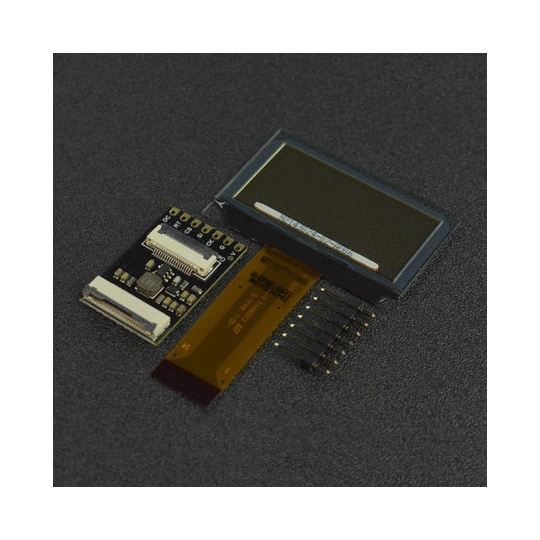

Вміст набору

• 1x Fermion - прозорий OLED-дисплей 1.51'' 128x56px SPI
• 1x конвертер OLED-дисплея
• 1x 7-контактна планка Goldpin з кроком 2,54 мм
• 1x кабель FPC 18-контактний з кроком 0,5 мм
