Датчик влажности почвы - I2C Qwiic - SparkFun SEN-24409

Описание товара: Датчик влажности почвы - I2C Qwiic - SparkFun SEN-24409

Датчик влажности почвы SparkFun с интерфейсом Qwiic I2C — этомодуль, предназначенный для мониторинга влажности почвысадовая почва и подобные материалы. Измерение основано на принципе проводимости.Чем больше воды в грунте, тем ниже сопротивление между измерительными полями и тем выше показание сигнала.Встроенный микроконтроллерATtiny85Он выступает в качестве аналого-цифрового преобразователя для шины I2C, поэтому датчик можно быстро подключить к платам, совместимым с системой.Qwiic без пайкиИзмерительные поля были покрыты слоемЭНИГто есть химическое золочение никеля, котороеповышает коррозионную стойкостьВ условиях повышенной влажности модуль подходит для автоматических систем полива, «умных» цветочных горшков, домашних теплиц, проектов IoT и образовательных систем с микроконтроллерами.

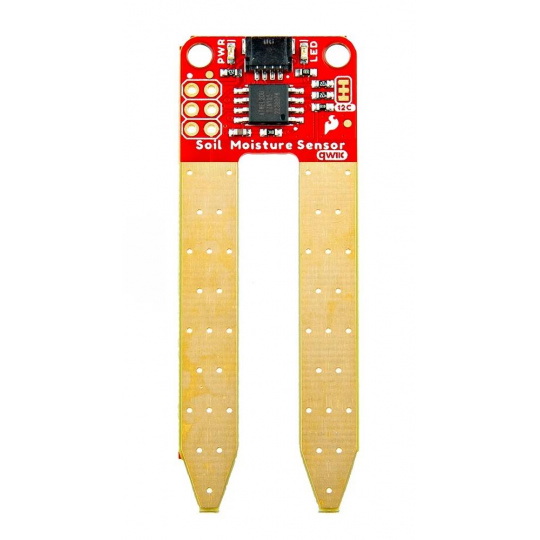

Датчик влажности почвы - I2C Qwiic - SparkFun SEN-24409.

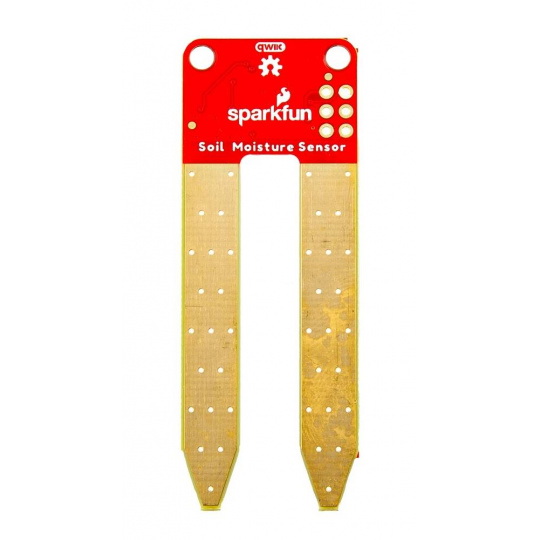

Измерительные поля покрыты слоем ENIG, который повышает коррозионную стойкость во влажной среде.

Основные характеристики датчика влажности почвы

• Измерение влажности почвы: определение уровня гидратации на основе проводимости субстрата
• интерфейс I2C: удобная цифровая связь с адресом по умолчанию 0x28
• Разъем QwiicБыстрое подключение без пайки с помощью кабеля Qwiic.
• Встроенный ATtiny85: преобразование аналогового сигнала в данные, передаваемые по протоколу I2C.
• Отделка ENIGпозолоченные измерительные поля для повышения коррозионной стойкости
• Выведены выводы для программирования.: возможность работы со стандартными интерфейсами I2C или SPI
• Перемычка подтягивания I2C: возможность отключения подтягивающих резисторов при работе с несколькими модулями.
• Простая интеграцияСовместимо с Arduino, SparkFun RedBoard, Raspberry Pi, MicroPython и CircuitPython.

Распиновка и совместимость датчиков влажности почвы

Самый простой способ подключить модуль — через разъем.Qwiic, который передает питание, заземление и линии связи I2C. Для этого соединения не требуется пайка проводов — просто используйте кабель Qwiic и подключите датчик к плате, поддерживающей этот стандарт, например, SparkFun RedBoard Qwiic.Адрес датчика по умолчанию по протоколу I2C — 0x28.что облегчает его идентификацию в проекте. На плате также содержитсяВыводы на программируемые контакты, позволяющие использовать стандартные интерфейсы I2C или SPI.и перепрограммировать микроконтроллер ATtiny85. Также доступноПодтягивающий резистор I2C, перемычка— Его можно отключить, когда несколько устройств Qwiic с собственными подтягивающими резисторами работают на одной шине. Датчик совместим с проектами, использующими Arduino, SparkFun RedBoard, Raspberry Pi, платы, совместимые с MicroPython, CircuitPython и другие микроконтроллеры с поддержкой I2C.

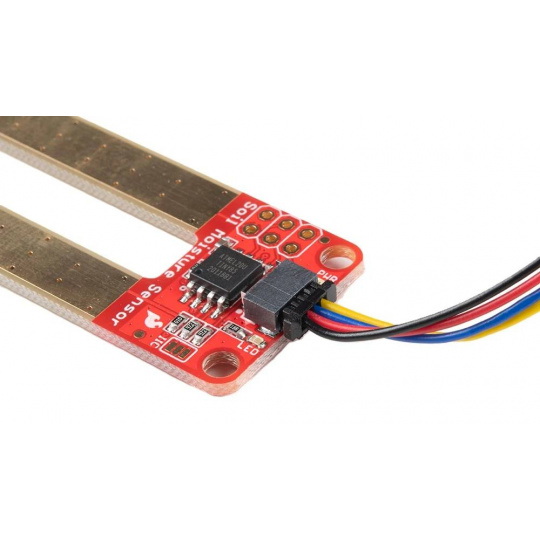

Датчик SparkFun можно подключить к плате через разъем Qwiic.

Перед окончательным использованием целесообразно откалибровать показания для конкретного типа почвы, поскольку разные субстраты могут давать разные значения измерений.

Технические характеристики датчика

• Интерфейс связи: I2C
• Адрес I2C по умолчанию: 0x28
• Разъем: 1x Qwiic
• Система управления: ATtiny85
• Отделка измерительных щупов: ENIG
• Дополнительные контакты: контакты программирования для SPI или стандартного I2C.
• Перемычка: подтягивающий резистор I2C для отключения подтягивающих резисторов.
• Совместимость: Arduino, SparkFun RedBoard Qwiic, Raspberry Pi, MicroPython, CircuitPython, Qwiic System.

Содержимое набора

• 1x датчик влажности почвы SparkFun
