Ультразвуковой датчик расстояния HC-SR04 2-400 см - SparkFun SEN-28798

Описание товара: Ультразвуковой датчик расстояния HC-SR04 2–400 см — SparkFun SEN-28798

HC-SR04 — это популярный ультразвуковой модуль, предназначенный для точного измерения расстояния без контакта с объектом. Датчик используетультразвуковой передатчик и приемник, излучающие волны на частоте 40 кГц.Измерение выполняется путем анализа времени возврата сигнала, отраженного от препятствия. Диапазон измерения.от 2 см до 400 сми точностьдо 3 ммЭтот модуль идеально подходит для создания мобильных роботов, систем предотвращения столкновений, интеллектуальных устройств и образовательных проектов. Датчик оснащенчетыре лидераКлеммы VCC, Trig, Echo и GND обеспечивают простую интеграцию с микроконтроллерами и платформами разработки. Дополнительная стабилизирующая электроника помогает уменьшить проблему нестабильных результатов измерений в сложных приложениях.

Ультразвуковой датчик расстояния HC-SR04 2 - 400 см - SparkFun SEN-28798.

Ультразвуковой датчик расстояния питается от напряжения от 3,3 В до 5 В.

Основные характеристики датчика расстояния

• Бесконтактное измерение: измерение расстояния без физического контакта с объектом
• Широкий диапазон измеренийРасстояние между опорами: от 2 см до 4 м
• Высокая точностьТочность измерения до 3 мм
• Источники питания 3,3 В и 5 Всовместимость с различными платформами разработки
• Рабочая частота 40 кГц: стабильное и быстрое измерение расстояния
• Дополнительная система фильтрации: уменьшить нестабильные и скачкообразные показания
• Простое управление: связь через контакты Trigger и Echo.
• Компактный дизайнНебольшие размеры облегчают установку в проектах «сделай сам» и робототехнике.

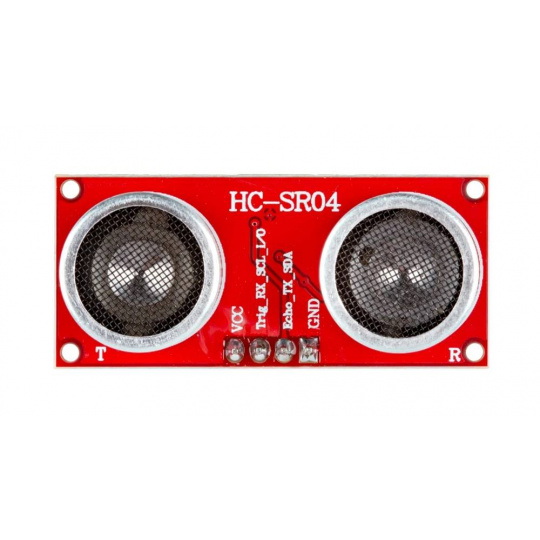

Распиновка и совместимость датчика HC-SR04

Модуль оснащен четырьмя основными контактами для быстрой интеграции с электронными системами.ВЦКотвечает за подачу напряжения на модуль.от 3,3 В до 5 В,НДявляется основой системы, а контактытриггерiЭхоОни используются для запуска измерения и приема сигнала обратной связи соответственно. Датчик совместим с популярными образовательными и прототипными платформами, такими какArduino, SparkFun RedBoard, micro:bit, ESP32, ESP8266 или Raspberry PiБлагодаря простому TTL-интерфейсу, он может работать практически с любым микроконтроллером, оснащенным цифровыми входами и выходами. Модуль также идеально подходит для робототехнических проектов, систем автоматизации и интеллектуальных устройств IoT.

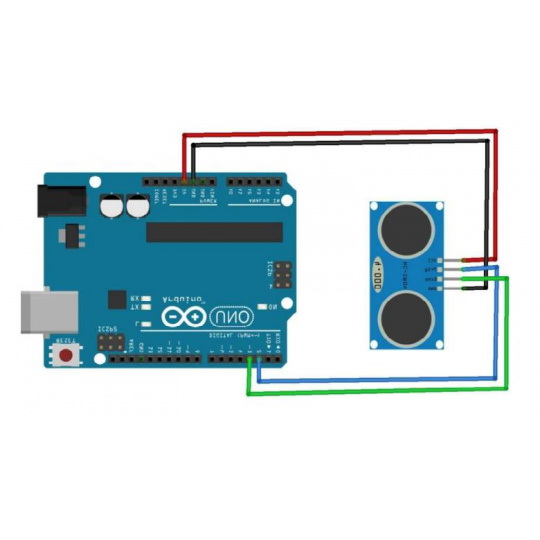

Схема подключения датчика к Arduino.

Датчик HC-SR04 используется в мобильных роботах для обнаружения препятствий и автономной навигации.

Технические характеристики датчика

• Рабочее напряжение: от 3,3 В до 5 В постоянного тока.
• Потребляемый ток: 15 мА
• Рабочая частота: 40 кГц
• Диапазон измерения: от 2 см до 400 см
• Точность измерения: до 3 мм
• Угол измерения: 15°
• Сигнал запуска: TTL-импульс длительностью 10 мкс.
• Тип эхо-сигнала: TTL-сигнал, пропорциональный расстоянию.
• Интерфейс: Триггер / Эхо
• Цвет: красный
• Размеры: 45 x 20 x 15 мм

Содержимое набора

• 1x Ультразвуковой датчик расстояния HC-SR04-R
