Емкостной датчик влажности почвы - I2C Qwiic - SparkFun SEN-30480

Описание товара: Емкостной датчик влажности почвы - I2C Qwiic - SparkFun SEN-30480

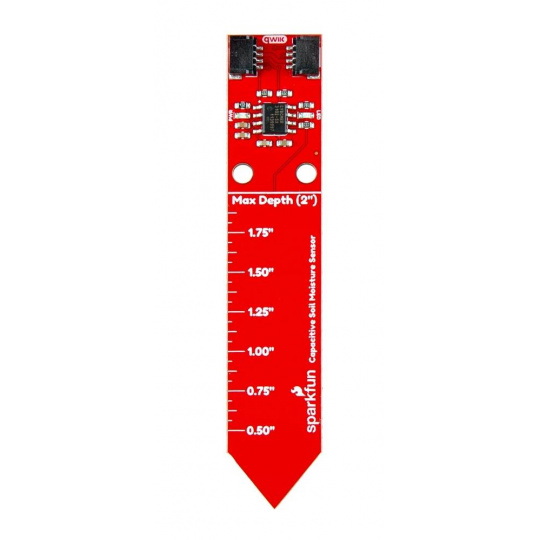

Емкостной датчик влажности почвыот SparkFun с интерфейсомQwiic I2CРазработан для долговременного мониторинга влажности почвы и садового субстрата. В отличие от классических резистивных датчиков, этот модульиспользуется внутренний емкостной электрод, размещенный в структуре печатной платы.Это означает, что в нем отсутствуют открытые металлические зонды, подверженные коррозии. Такое решение значительно повышает долговечность датчика при работе во влажной среде. Измерение осуществляется с помощьюЧип CY8CMBR3102 Capsense Expressобмениваясь данными по шине I2C. Датчик также оснащенпечатная линейкав метрических и имперских единицах измерения, что позволяет поддерживать постоянную глубину измерения. Модуль имеетпрограммируемый светодиод состояниячто может указывать на слишком низкий уровень влажности почвы.

Емкостной датчик влажности почвы - I2C Qwiic - SparkFun SEN-30480.

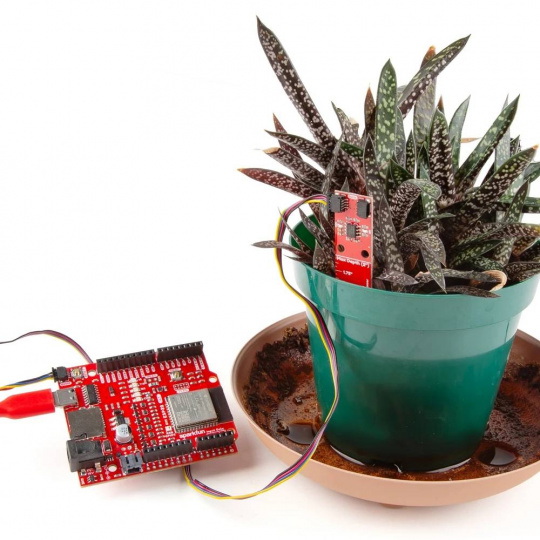

Емкостной датчик влажности почвы идеально подходит для интеллектуальных систем орошения, автоматизации сада и проектов «умного дома».

Основные характеристики датчика влажности почвы

• Емкостное измерение влажностиОтсутствие открытых электродов повышает коррозионную стойкость.
• Связь по протоколу I2Cудобная интеграция с микроконтроллерами и системой Qwiic
• микросхема CY8CMBR3102Контроллер Capsense Express, отвечающий за обработку емкостных измерений.
• Программируемый адрес I2CАдрес по умолчанию 0x37 может быть изменен программно.
• Два разъема Qwiic: позволяет легко подключать несколько устройств к одной шине I2C.

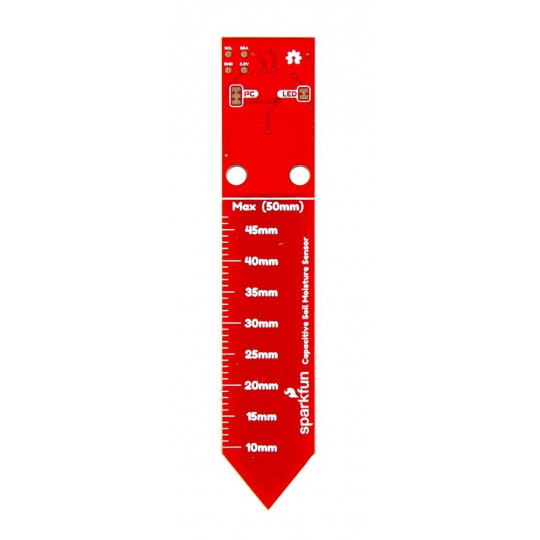

• Встроенная линейкаРазметка в миллиметрах и дюймах позволяет проводить повторяемые измерения на одной и той же глубине.
• Светодиод состояния: возможность визуальной индикации уровня влажности
• Готовые библиотекиПоддержка Arduino, Python, MicroPython и CircuitPython.

Распиновка и совместимость емкостного датчика влажности почвы

Модуль используетдва разъема Qwiicкоторые обеспечивают электропитание, заземление и связь.I2Cс помощью одного кабеля. Это позволяет подключить датчик.Пайка не требуетсяДля плат, совместимых с экосистемой Qwiic, таких как SparkFun RedBoard Qwiic или SparkFun RedBoard IoT ESP32. Два разъема также позволяют удобно подключать дополнительные устройства I2C к одной шине. Датчик обменивается данными через шину I2C.с адресом по умолчанию 0x37который можно изменить программно. Модуль работает сПлатформы, совместимые с Arduino, Raspberry Pi, ESP32, MicroPython и CircuitPython.а также другие микроконтроллеры, поддерживающие I2C. Производитель предоставляет готовые библиотеки для среды разработки Arduino IDE и среды Python.

Благодаря своей коррозионной стойкости, он может длительное время работать во влажной среде.

Встроенная линейка позволяет легко проводить повторные измерения на одной и той же глубине.

Технические характеристики датчика

• Тип датчика: емкостной датчик влажности почвы
• Интерфейс связи: I2C
• Адрес I2C по умолчанию: 0x37
• Блок управления: CY8CMBR3102 Capsense Express
• Разъемы: 2x Qwiic
• Светодиодный индикатор состояния: синий, программируемый.
• Индикатор питания: красный
• Измерительная линейка: мм и дюймы
• Совместимость: Arduino, ESP32, Raspberry Pi, MicroPython, CircuitPython, Qwiic

Содержимое набора

• 1x Емкостной датчик влажности почвы
