PCF8574 — расширитель выводов GPIO — I2C — STEMMA QT / Qwiic — Adafruit 5545

Описание товара: PCF8574 - Расширитель выводов GPIO - I2C - STEMMA QT / Qwiic - Adafruit 5545

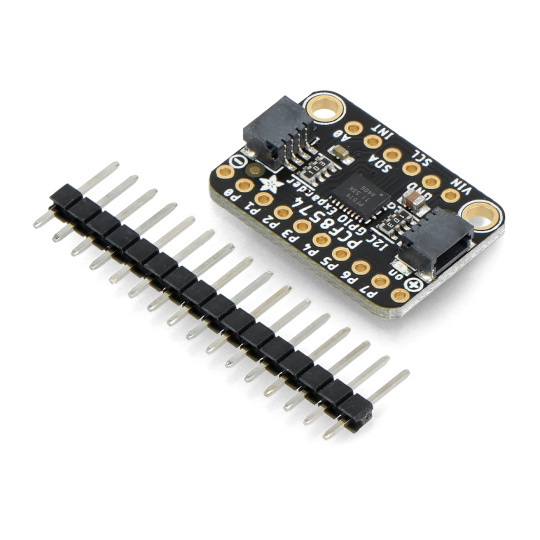

Расширитель контактов Adafruit, оснащенныйPCF8574. Оно имеет8 аналоговых выводов ввода/вывода GPIOчто расширяет возможности проектирования используемых модулей. Связь осуществляется через шину.I2C, имеет 3 настраиваемых адреса интерфейса. Напряжение питания расширителя находится в пределах3–5 В постоянного тока. На плате есть два разъемаSTEMMA QT / Qwiicи контактные площадки, к которым следует припаять идущую в комплекте золотую полоску.

PCF8574 — Расширитель контактов GPIO — I2C — STEMMA QT / Qwiic — Adafruit 5545.

Разъем STEMMA QT

Расширитель оснащен двумя разъемами.STEMMA QTРасположенные по краям платы, эти контакты расширяют возможности прототипирования и значительно ускоряют процесс подключения к платам разработки и широкому спектру других датчиков. Все это делается без пайки, используя только соответствующий провод.

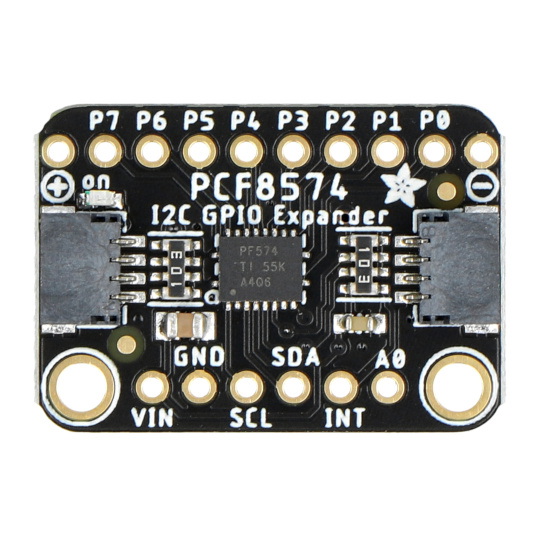

Описание контактов

• VIN - вывод питания постоянного тока от 3 В до 5 В
• GND - системное заземление
• SCL - линия синхронизации шины I2C
• SDA — линия передачи данных по шине I2C
• P0–P7 – аналоговый ввод/вывод
• INT — выходной контакт IRQ

Технические характеристики модуля

• Тип: Расширитель контактов GPIO
• Встроенный чип: PCF8574.
• Количество входов/выходов: 8
• Интерфейс связи: шина I2C

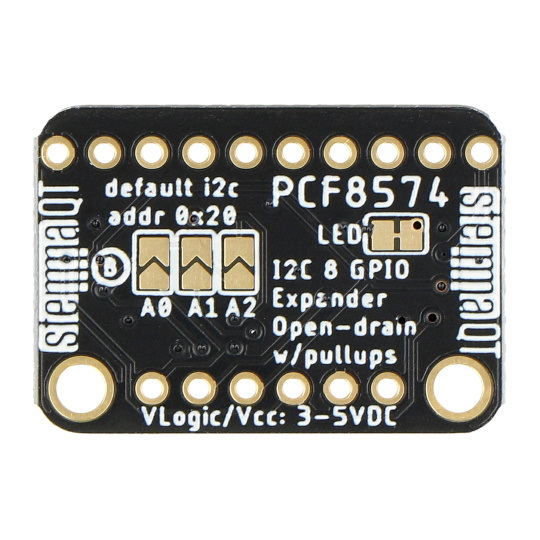

• Адрес интерфейса: 0x20
• Напряжение питания: от 3 В до 5 В постоянного тока
• Результаты:
• Разъемы STEMMA QT / Qwiic
• площадки для пайки (в комплект входят позолоченные разъемы для самостоятельной пайки)
• Размеры модуля: 25,5 х 17,7 х 4,6 мм.
• Вес: 1,7 г

Содержимое набора

• PCF8574 — Расширитель контактов GPIO — I2C — STEMMA QT/Qwiic — 1 шт.
• Полоска Goldpin 1x16 штифтов - шаг 2,54 мм - 1 шт.

PCF8574 — расширитель контактов GPIO от Adafruit.
