Модуль флэш-памяти SPI FLASH W25Q128 - 128 МБ / 16 МБ - Adafruit 5643

Описание товара: Модуль SPI FLASH Breakout с флэш-памятью W25Q128 - 128 МБ / 16 МБ - Adafruit 5643

Модуль памяти производства компании Adafruit.Флэш-память 128 МБ / 16 МБоснащен системойW25Q128Встроенный преобразователь напряжения позволяет использовать его с платами, питающимися от 3,3 В и 5 В. Для связи с подключенными устройствами используется интерфейс SPI. Он применяется в проектах, требующих дополнительной памяти для хранения больших объемов данных, таких как изображения для отображения или аудиоклипы.

Модуль SPI FLASH Breakout с флэш-памятью W25Q128 - 128 МБ / 16 МБ - Adafruit 5643.

Схема подключения модуля к плате Metro и контактной плате (не входят в комплект, продаются отдельно).

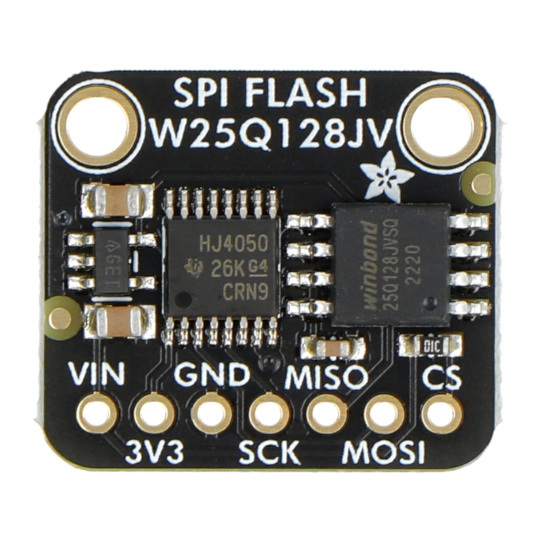

Описание распиновки и схема подключения.

На плате имеются контакты в видепаяльные площадкиК которому следует припаять прилагаемый позолоченный разъем. Модуль также можно подключить с помощью макетной платы и соответствующих проводов — пайка не требуется. Отдельные контакты следует соединять в соответствии со следующими соотношениями:

• VIN - контакт питания 5 В
• 3V3 - 3,3V контакт питания
• GND - системное заземление
• SCK - линия тактового сигнала шины SPI
• MISO - линия ввода данных шины SPI
• MOSI - линия передачи данных на выходе шины SPI
• CS — выбор микросхемы для SPI

Технические характеристики модуля SPI FLASH Breakout

• Тип: модуль памяти
• Тип памяти: Флэш-память
• Объем: 128 Мб / 16 МБ
• Встроенный чип: W25Q128
• Интерфейс связи: SPI
• Напряжение питания: 3,3 В / 5 В
• Размеры платы: 20,3 x 17,7 x 3,5 мм
• Вес: 1,4 г

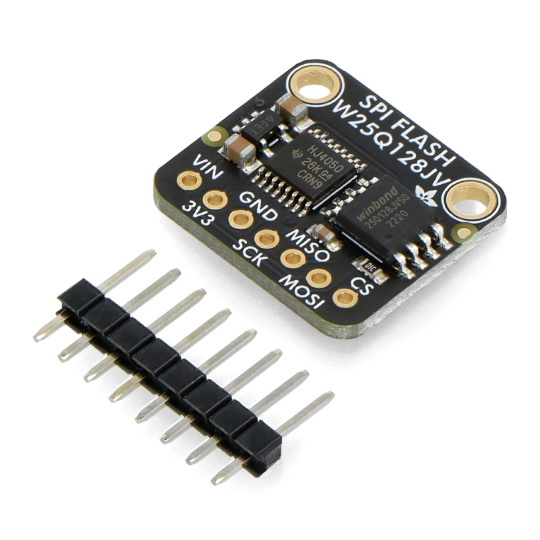

Содержимое набора

• Модуль SPI FLASH Breakout с флэш-памятью W25Q128 - 128 МБ / 16 МБ - 1 шт.
• Полоска Goldpin 1x8 - шаг 2,54 мм - 1 шт.

Элементы, входящие в набор.
