LPS331AP - датчик давления и высоты 126кПа I2C/SPI 3-5В - Pololu 2126

Описание товара: LPS331AP - датчик давления и высоты 126 кПа I2C/SPI 3-5 В

Модуль, содержащий датчик давления MEMS LPS331AP от ST. Плата также содержит необходимые пассивные компоненты и стабилизатор напряжения с низким падением напряжения, который позволяет датчику работать с системами 3,3 В и 5 В.

Система LPS331AP (документация) имеет встроенную температурную компенсацию и множество настраиваемых опций, включая: возможность выбора разрешения и два программируемых внешних прерывания. Датчик работает в диапазоне от 26 кПа до 126 кПа с точностью 0,2 кПа. В режиме максимального разрешения шум составляет 0,002 кПа. Интерфейс связи — шина I2C или SPI.

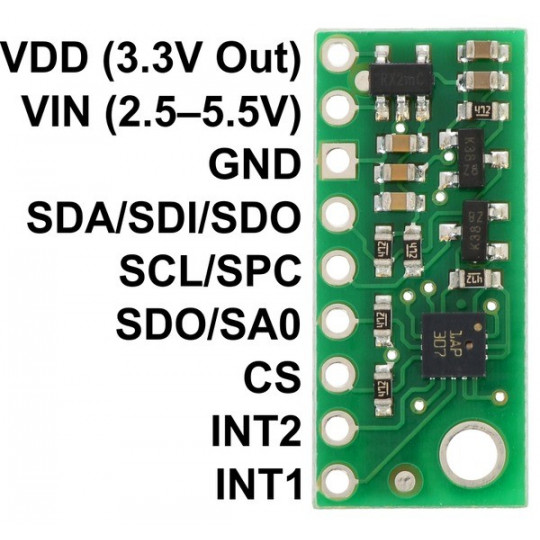

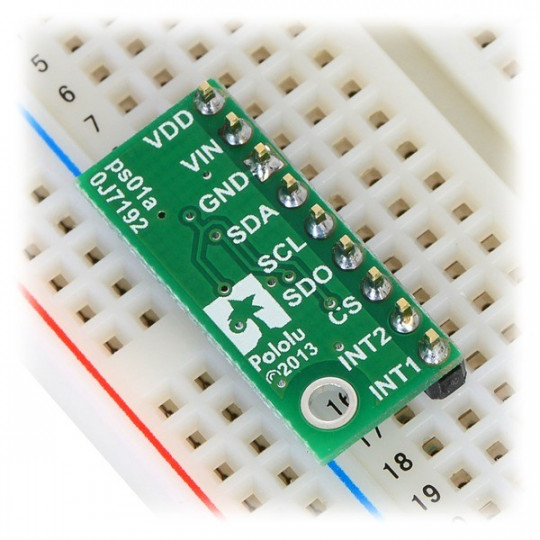

Подключение датчика

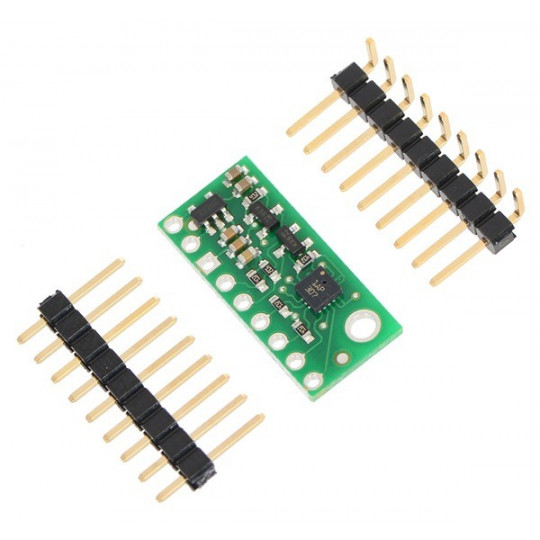

Датчик имеет девять контактов для установки позолоченных разъемов с шагом 2,54 мм (входят в комплект). По желанию заказчика мы можем припаять ленту.

К выводам VIN и GND следует подключить источник питания напряжением от 2,5 В до 5 В. При использовании системы с напряжением 3,3 В вывод VIN можно оставить неподключенным, а питание следует подавать непосредственно на систему через вывод VDD.

Система осуществляет связь через цифровой интерфейс I2C или SPI. Напряжение сигналов логической шины должно совпадать с напряжением питания, подаваемым на VIN. При использовании шины I2C подключите контакты SCL и SDA. Для SPI необходимо подключить четыре контакта: SDI, SDO, SPC и CS.

Шина I2C

По умолчанию система использует интерфейс I2C — вывод CS находится в высоком состоянии (подтянут к VDD с помощью резистора). Подробную информацию о связи по I2C можно найти в документации и в техническом описании NXP, посвященном спецификациям шины I2C.

Датчик имеет 7-битный адрес, младший бит которого определяется состоянием вывода SA0. По умолчанию этот вывод подтянут к VDD через резистор 4,7 кОм, устанавливая адрес равным 1011101b.

Шина корректно работает на частоте 400 МГц (быстрый режим), более высокие значения могут работать корректно, но это не проверялось.

Шина SPI

Для выбора режима связи SPI необходимо установить вывод CS в низкое состояние (подключить к земле). Подробную информацию о передаче данных и описание регистров можно найти в системной документации.

Инструкция по первому применению

Всю необходимую информацию о связи и работе модуля можно найти в документации. Ниже приведены некоторые ключевые факты:

• По умолчанию датчик давления находится в режиме пониженного энергопотребления. Чтобы включить его, введите соответствующее значение в регистр CTRL_REG1.
• Многократное чтение и многозапись возможны с помощью одной команды I2C путем установки старшего бита адреса (запуск автоинкремента).
• В режиме SPI можно включить режим автоматического увеличения номера, установив бит MS — подробности см. в документации.

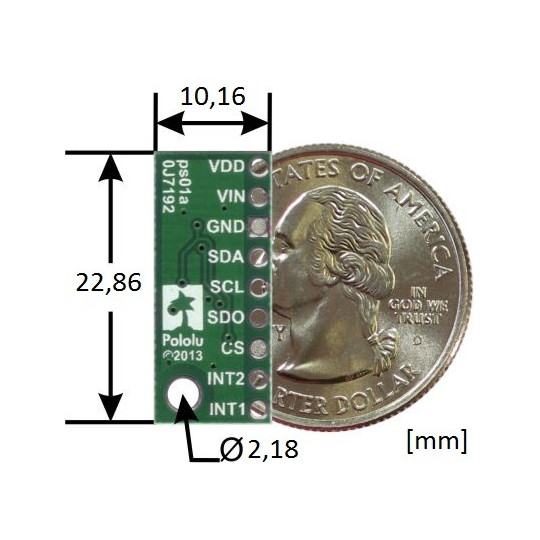

Размеры модуля

Система компактна и помещается в прямоугольник размером 22,86 x 10,16 мм. Она крепится через отверстие с внутренним диаметром 2,18 мм.

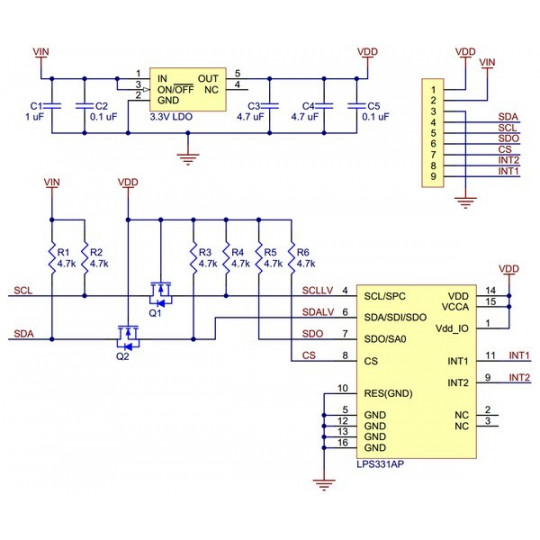

Диаграмма

Система включает в себя, среди прочего: стабилизатор напряжения, фильтрующие конденсаторы, подтягивающие резисторы (например, для линий шины I2C) и другие пассивные элементы, обеспечивающие работу датчика.

Технические характеристики датчика давления LPS331AP

• Напряжение питания: 2,5 В - 5,5 В
• Потребляемый ток: 2 мА
• Интерфейс связи: I2C (TWI) или SPI
• Формат данных: 24-битный
• Диапазоны измерения: от 26 кПа до 126 кПа
• Размер: 22,86 x 10,16 x 2,54 мм
• Вес: 0,6 г (без разъемов)
