Расширитель контактов — 4-канальный — с мультиплексором I2C — PCA9546 — Adafruit 5663

Описание товара: Расширитель контактов - 4-канальный - с мультиплексором I2C - PCA9546 - Adafruit 5663

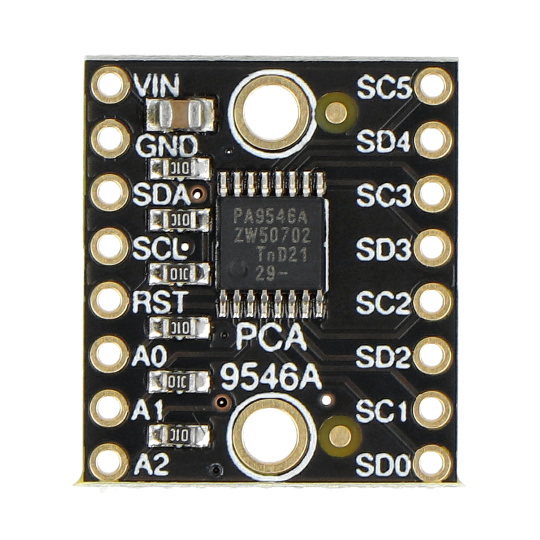

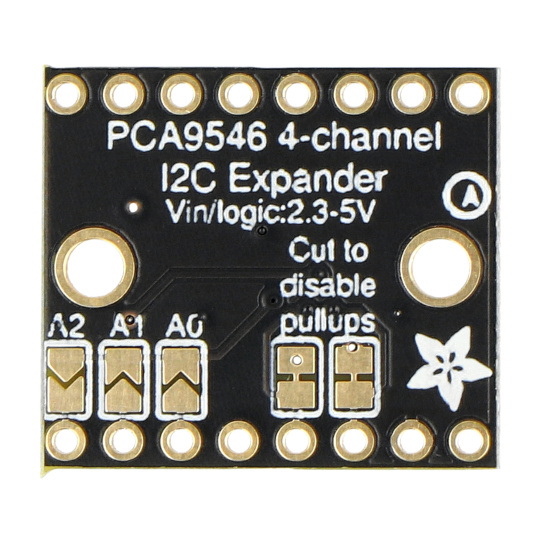

Мультиплексор производства Adafruit, оснащенный системойPCA9546, которая является заменой широко используемой системы TCA9548A. Модуль позволяет подключить до 4 отдельные цифровые шины I2Cк одному интерфейсу микроконтроллера. Адрес шины I2C, занимаемый мультиплексором, — это0x70Кроме того, его можно настроить с точки зренияот 0x70 до 0x77с помощью перемычек, расположенных на задней стороне модуля. Выводы представляют собой площадки под пайку, равномерно расположенные по обеим сторонам платы, к которым следует припаять входящие в комплект разъемы.

Расширитель контактов — 4-канальный — с мультиплексором I2C — PCA9546 — Adafruit 5663.

Примерная схема подключения. Предметом продажи является только расширитель контактов — Raspberry Pi, кабели, контактная плата и периферийные устройства приобретаются отдельно.

Схема подключения и описание распиновки

Выводы модуля представляют собой площадки под пайку, к которым следует припаять входящие в комплект позолоченные разъемы. Затем соедините контакты в соответствии с зависимостями ниже:

• VIN - контакт питания 3 В (красный провод)
• GND - системное заземление (черный провод)
• SCL — линия тактирования шины I2C (жёлтый провод)
• SDA — линия передачи данных по шине I2C (синий провод)

Технические характеристики модуля

• Тип: расширитель контактов с мультиплексором
• Встроенный чип: PCA9546.
• Количество каналов: 4
• Интерфейс связи: шина I2C
• Адрес шины: 0x70, с возможностью изменения адреса в диапазоне от 0x70 до 0x77.
• Напряжение питания: от 3 В до 5 В
• Распиновка: контактные площадки для пайки
• Размеры платы: 20,5 x 17,7 x 2,6 мм.
• Вес: 2,3 г

Содержимое набора

• Расширитель контактов — 4-канальный — с мультиплексором I2C — PCA9546
• Полоска Goldpin 1x16 - шаг 2,54 мм

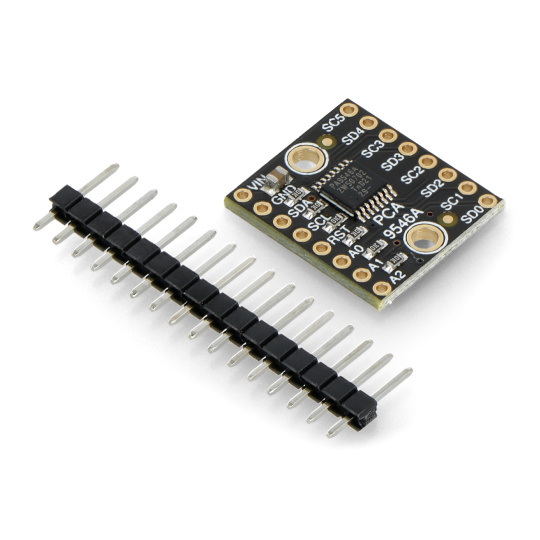

Элементы, входящие в набор.
