Датчик тока ACS724 от 0 А до +20 А - Pololu 4044

Описание товара: Датчик тока ACS724 от 0 А до +20 А - Pololu 4044

Датчик тока ACS724 от 0 А до +20 А - Pololu 4044.

Устройство обеспечивает электрическую изоляцию на уровне 2,4 кВ среднеквадратичного значения.

Основные характеристики датчика

• Позволяет точно измерять однонаправленные токи в диапазоне от 0 А до 20 А.
• Обеспечивает низкое сопротивление токового пути, приблизительно 1,2 мОм, что приводит к низким потерям мощности.
• Обеспечивает электрическую изоляцию до 2,4 кВ среднеквадратичного значения.
• Генерирует выходное напряжение, пропорциональное входному току - 200 мВ/А при напряжении питания 5 В.
• Работает в полосе пропускания 120 кГц.
• Работает в диапазоне напряжений от 4,5 В до 5,5 В, предпочтительно 5 В.
• Позволяет напрямую припаивать провода к датчику или использовать беспаечные разъемы.

Области применения датчиков тока

Датчик тока подходит для контроля тока в различных электрических системах.

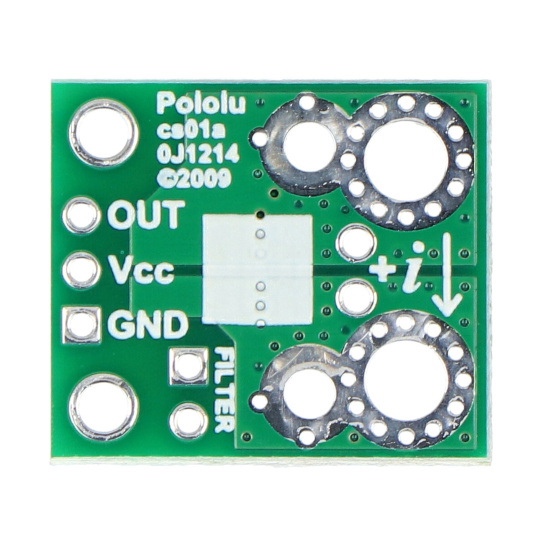

Контакты датчика тока.

Контакты датчика тока

• IP+ (положительный входной ток): контакт, предназначенный для подключения к положительной стороне цепи, по которой протекает ток, с целью его контроля.
• IP- (отрицательный вход тока): контакт, предназначенный для подключения к отрицательной стороне цепи, по которой протекает ток, с целью его контроля.
• VCC (логический источник питания)Используется для подключения напряжения питания измерительной цепи датчика тока. Напряжение питания должно быть в пределах от 4,5 В до 5,5 В.
• ВНЕВыходной сигнал схемы, с которого считывается аналоговое напряжение, пропорциональное измеряемому току. Этот сигнал может быть дополнительно обработан или использован для непосредственного контроля тока.
• НД: масса системы.

Технические характеристики датчика

• Встроенный чип: Allegro ACS724LLCTR-20AU
• Диапазон измерения тока: от 0 А до 20 А
• Полоса пропускания: 120 кГц
• Диапазон рабочего напряжения: от 4,5 В до 5,5 В, стандартное напряжение 5 В.
• Чувствительность датчика при напряжении 5 В: 200 мВ/А
• Внутреннее сопротивление: приблизительно 1,2 мОм
• Электрическая изоляция: до 2,4 кВ среднеквадратичного значения
• Диапазон рабочих температур: от -40°C до 150°C
• Размеры: 17,8 x 20,3 мм

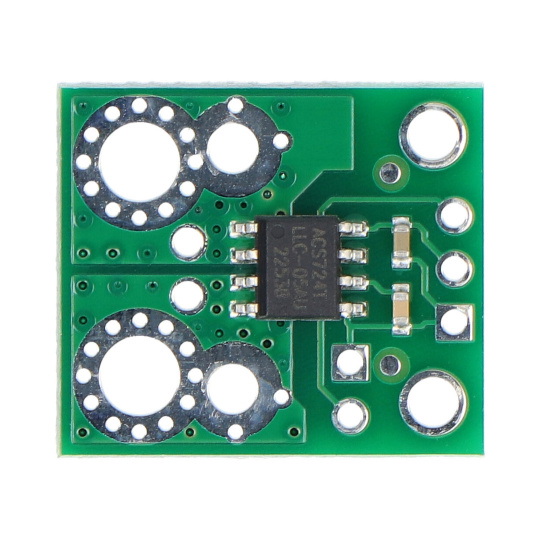

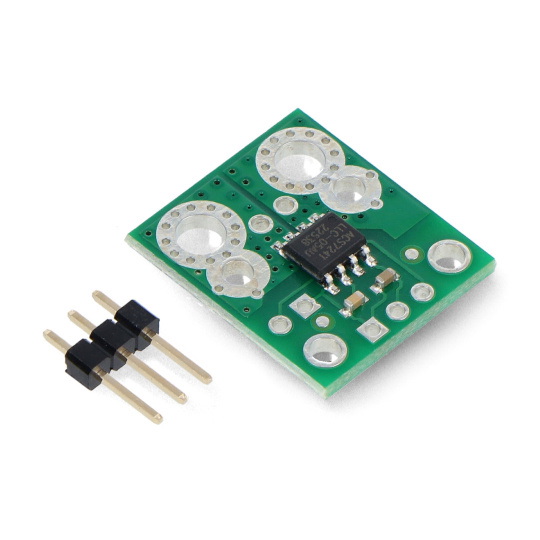

В изделие встроен чип ACS724LLCTR-20AU.
